Evacuazione Del Sistema Di Refrigerazione; Controllo Per Eventuali Perdite Del Sistema Di Refrigerazione; Giro Di Prova Dopo L'installazione - Tectro TSM 8 DUO Manuel D'installation

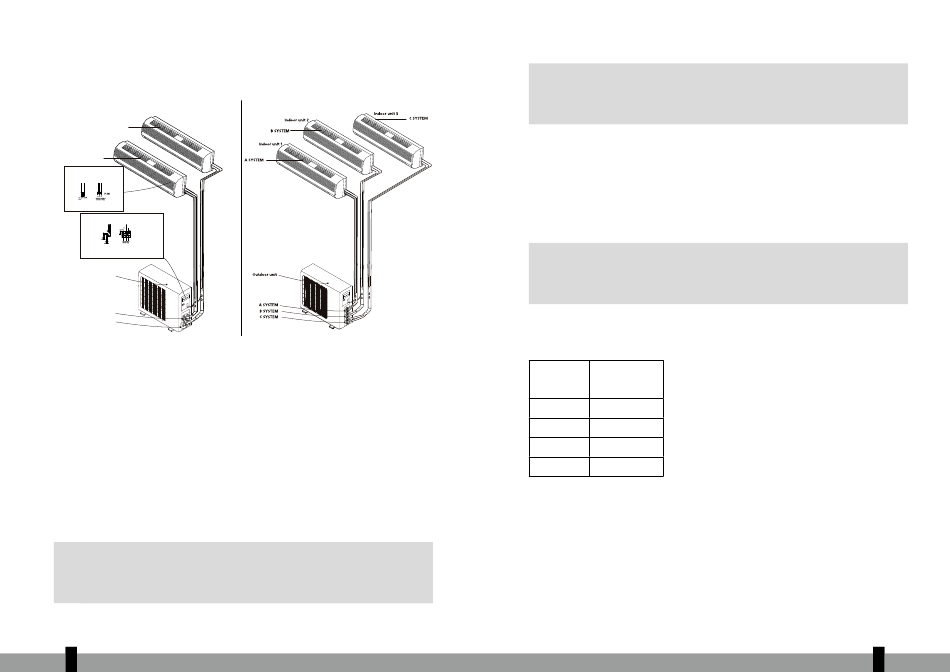

Rappresentazione schematica del cablaggio elettrico
TSM 8 DUO
Indoor unit 2
B SYSTEM
Indoor unit 1
A SYSTEM
*Open this inlet air griller,,see the wiring
terminal of indoor unit as following figure
on the electrical box.
BLU
BRN YLW/GRN
RED WHT
Terminals of indoor unit
*Open this cover,see the wiring terminal of out door unit
as following figure on the electrical box.
Terminals for power
Terminals for indoor signal wires
supply of outdoor unit
Outdoor unit
A SYSTEM
B SYSTEM

11. EVACUAZIONE DEL SISTEMA DI REFRIGERAZIONE

Se rimangono aria e umidità nel sistema di refrigerazione, per esempio dopo l'installazione, si possono
verificare effetti indesiderati o danni, come indicato di seguito:
• La pressione nel sistema si alza.
• Il flusso di lavoro aumenta.
• Il rendimento del riscaldamento o del raffreddamento diminuisce.
• A causa dell'umidità nel circuito del refrigerante, le condutture possono congelarsi e restare bloccate.
• L'acqua può causare la corrosione dei componenti del sistema di refrigerazione.
• Danneggiamento del compressore.
Ecco perché l'unità interna e le condutture tra l'unità interna e quella esterna devono sempre essere evacu-
ate, per eliminare dal sistema aria e umidità.
G
ATTENZIONE
L'evacuazione dei tubi del refrigerante e della parte interna di un condizionatore deve essere
effettuata secondo le prescrizioni legali valide nel paese. L'evacuazione dei tubi del refrigerante e
della parte interna può essere eseguita solo da un montatore di condizionatori certificato.
>
64 64
TSM 8 MULTI

12. CONTROLLO PER EVENTUALI PERDITE DEL SISTEMA DI REFRIGERAZIONE.

G
ATTENZIONE
Il controllo su eventuali perdite dei tubi del refrigerante e della parte interna di un
condizionatore deve essere effettuata secondo le prescrizioni legali valide nel paese. Il controllo
su eventuali perdite dei tubi di raffreddamento e della parte interna può essere effettuato solo
da un montatore autorizzato.
Possibilità di controllo di un condizionatore per eventuali perdite
• Metodo della saponata: Con una spazzola morbida, applicare della saponata o un detergente liquido
neutro sul collegamento dell'unità interna o sui collegamenti dell'unità esterna, e controllare se ci
sono perdite sui collegamenti delle tubature. Se compaiono bolle d'aria, le tubature perdono.
• Rivelatore di perdite speciale: Usare il rivelatore per controllare la presenza di perdite.
13. AGGIUNGERE REFRIGERANTE A UNA LUNGHEZZA DI CONDUTTURA DI 5
METRI.
G
ATTENZIONE
L'aggiunta di refrigerante di un condizionatore deve essere effettuata secondo le prescrizioni
legali valide nel paese. L'aggiunta di refrigerante può essere effettuata solo da un montatore
autorizzato.
Il condizionatore è dotato di un refrigerante adatto a una lunghezza di tubi di massimo 5 metri.
Se i tubi del refrigerante hanno una lunghezza di oltre 5 metri, il condizionatore dovrà essere dotato di una
quantità extra di refrigerante.
Per una panoramica della quantità di refrigerante da inserire, vedi tabella 2.
In caso di lung-
hezza dei tubi
Modello di oltre 5 metri.
Imbottitura extra al
metro in grammi
TSM825 DUO 20
TSM832 DUO 20
TSM825 MULTI 20
TSM832 MULTI 15
Tabella 2
Usare esclusivamente refrigerante dello stesso tipo di quello indicato sulla placca del modello.

14. GIRO DI PROVA DOPO L'INSTALLAZIONE.

Effettuare un giro di prova del dispositivo quando è stato stabilito che l'installazione di elettricità e gas è
sicura. Il giro di prova deve durare più di 30 minuti.
Durante il giro di prova, controllare che tutte le funzioni vadano bene. Controllare soprattutto che lo scarico
dell'acqua di condensa dall'unità interna sia a posto.
>
65 65
