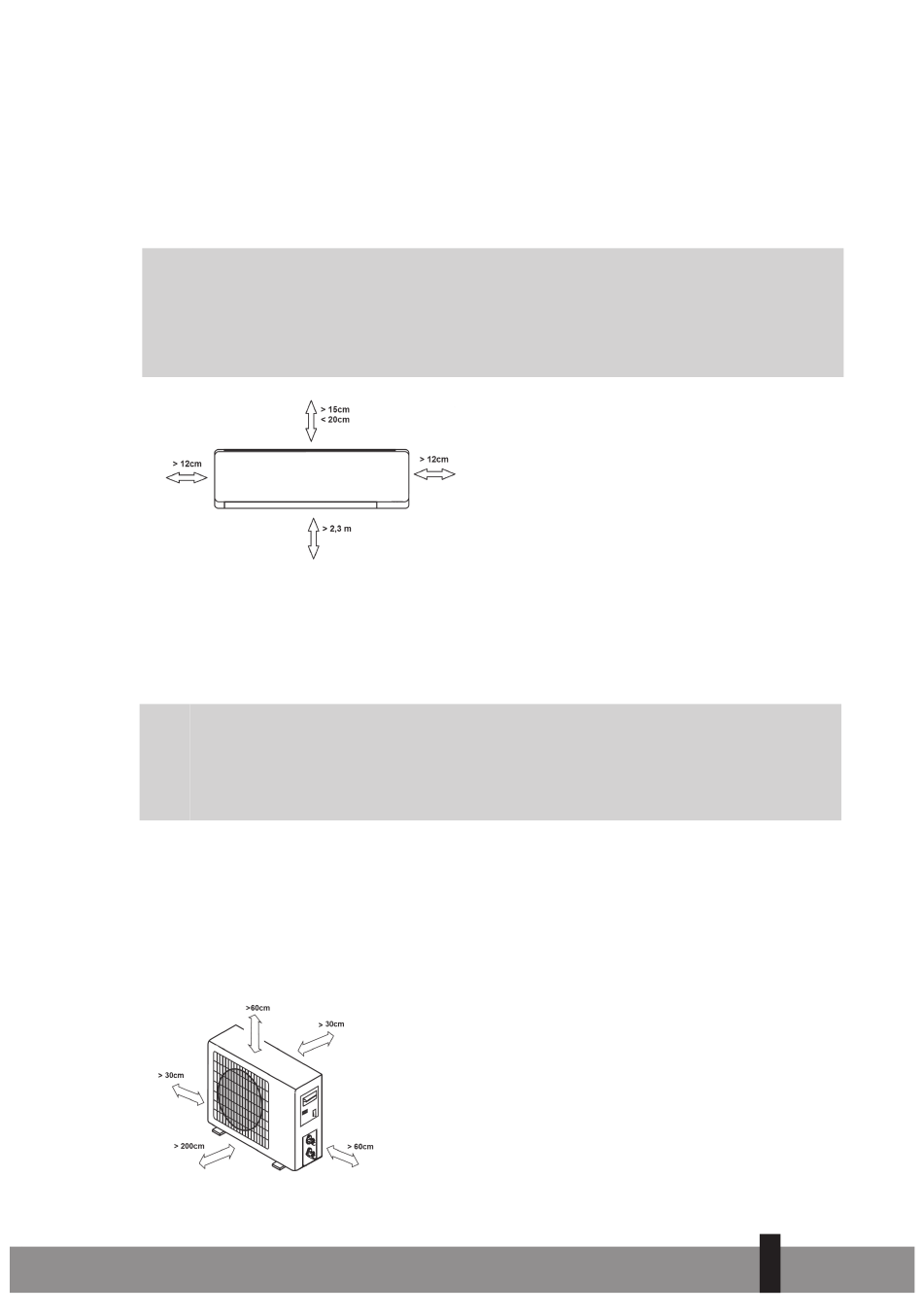

• L'unité intérieure doit être installée à une distance minimum de 15 cm du plafond (illustration 4)
• L'unité intérieure doit être suspendue de niveau.
• Lors de la détermination de l'emplacement de l'unité intérieure, tenez compte des emplacements
possibles de l'unité extérieure. Les unités intérieure et extérieure doivent être reliées par des tuyaux
et des câbles.
* ATTENTION
Pour les modèles TSCS 12xx : La longueur de tuyau est de 4 mètres.
Pour les modèles TS 12xx :
5.2
Détermination de l'emplacement de l'unité extérieure (pour les modèles
TS 12xx et TSCS 12xx)
• Installer l'unité extérieure sur une base rigide afin d'éviter que le bruit et les vibrations ne soient
amplifiés.
*
NOTE
Noter que l'unité extérieure émet un son en fonctionnant, ce qui peut interférer avec la
législation locale. Il incombe à l'utilisateur de vérifier et de s'assurer que l'équipement est
parfaitement conforme à la législation locale.
• Déterminer le sens de l'évacuation de l'air de façon à ce que l'air soit évacué librement.
• Installer le climatiseur à un endroit apte à supporter son poids (unité intérieure et extérieure)
• Si l'on protège l'unité extérieure des rayons solaires ou de la pluie à l'aide d'un auvent, s'assurer que
la chaleur du condenseur peut s'échapper librement.
• Prévoir un dégagement supérieur à 30 cm à l'arrière et du côté gauche de l'unité, à 200 cm à l'avant
et à 60 cm côté connexion (côté droit). (voir illustration 5)
• L'unité extérieure doit être suspendue de niveau.
La longueur de tuyau maximum entre l'unité intérieure et extérieure
est de 15 mètres.
La différence de hauteur maximum entre l'unité intérieure et
extérieure est de 5 mètres.
Fig. 4
Fig. 5
