Le faisceau de tuyaux accroché à l'unité intérieure est lourd. Ne laissez jamais le faisceau de tuyaux
pendre librement de l'unité intérieure. Soutenez le faisceau de tuyaux pendant le montage de
l'unité intérieure. Le poids du faisceau peut tordre les tuyaux de l'unité intérieure et ceux du
faisceau de tuyaux, ou même les casser. Les dommages aux tuyaux de l'unité intérieure et au
faisceau de tuyaux causés par une installation mal réalisée ne sont pas couverts par la garantie.
Prenez les plus grandes précautions lorsque vous pliez le tuyau de réfrigérant à l'arrière de l'unité ! Le tuyau
est en cuivre. Si la partie indiquée du tuyau est pliée plus d'une fois, le cuivre commencera à se fissurer. La
fissure du tuyau peut provoquer une fuite du liquide réfrigérant, ce qui n'est pas couvert par la garantie.

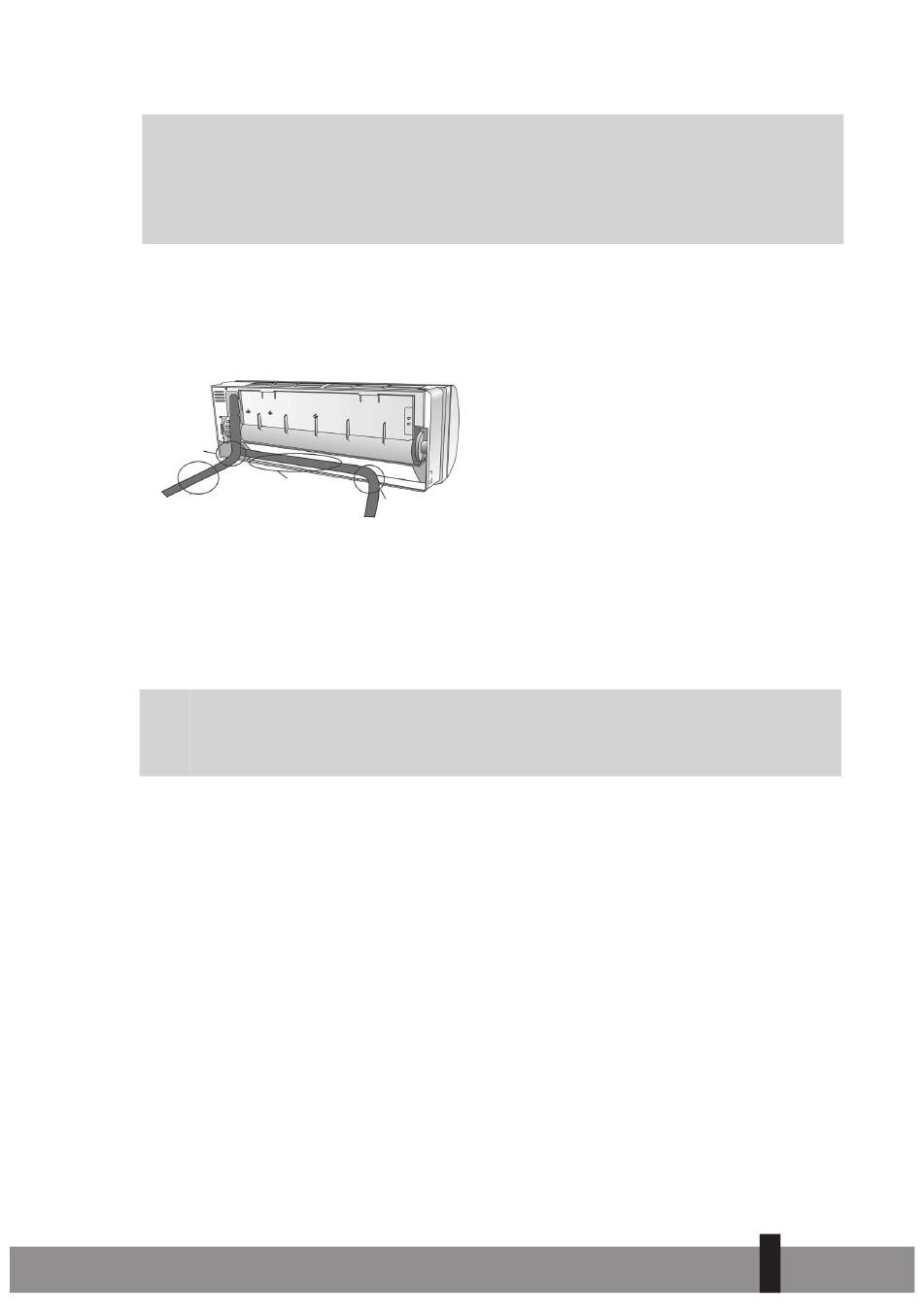

Voir illustration 2.
Ne plier
qu'une fois
Ne pas plier !
Ne pas plier !
e. Passez le tuyau de l'eau de condensation à travers le trou dans le mur et raccordez-le sur le tuyau
monté sur l'unité intérieure. Cf. chapitre 9.1.
* CONSEIL
Le tuyau de l'eau de condensation est plus facile à mettre en place en écartant le bas de l'unité
intérieure environ 5 cm du mur et en remplissant temporairement cet espace avec un matériau de
rembourrage pour qu'il reste ouvert. Voir illustration 3.
f. Maintenant, accrochez les crochets inférieurs de l'unité intérieure aux crochets de la plaque de mon-
tage.
g. Posez l'unité extérieure. Cf. chapitre 5.2.
h. Raccordez le « raccord rapide » au raccord situé sur l'unité extérieure. Branchez ensuite le câble élec-
trique avec le fil de terre entre l'unité intérieure et l'unité extérieure. Cf. chapitre 8.
i. Vérifiez le climatiseur pour détecter toute fuite éventuelle de liquide de refroidissement. Cf. chapitre 13.
j. Vérifiez l'installation correcte du climatiseur.
k. Branchez la fiche du câble d'alimentation sur le réseau électrique, puis vérifiez le bon fonctionne-
ment du climatiseur. Cf. chapitre 11.1.
4. TRAVAUX D'INSTALLATION DU CLIMATISEUR (pour les modèles TS 12xx)
a. Déterminez l'emplacement où seront installées les unités intérieure et extérieure. Cf. chapitres 5 et 6.
b. Fixez la plaque de montage de l'unité intérieure. Cf. chapitre 7.1.
c. Percez un trou vers l'extérieur pour pouvoir passer les tuyaux. Cf. chapitre 7.2.
d. Accrochez l'unité intérieure, avec les crochets présents au dos, sur les crochets supérieurs de la plaque
d'installation, puis vérifiez si l'unité est solidement fixée. N'accrochez pas les crochets du dessous.
Ne plier
qu'une fois
