7.2 Perçage pour le passage de la tuyauterie, du tuyau de l'eau de conden-
sation et du câble électrique.

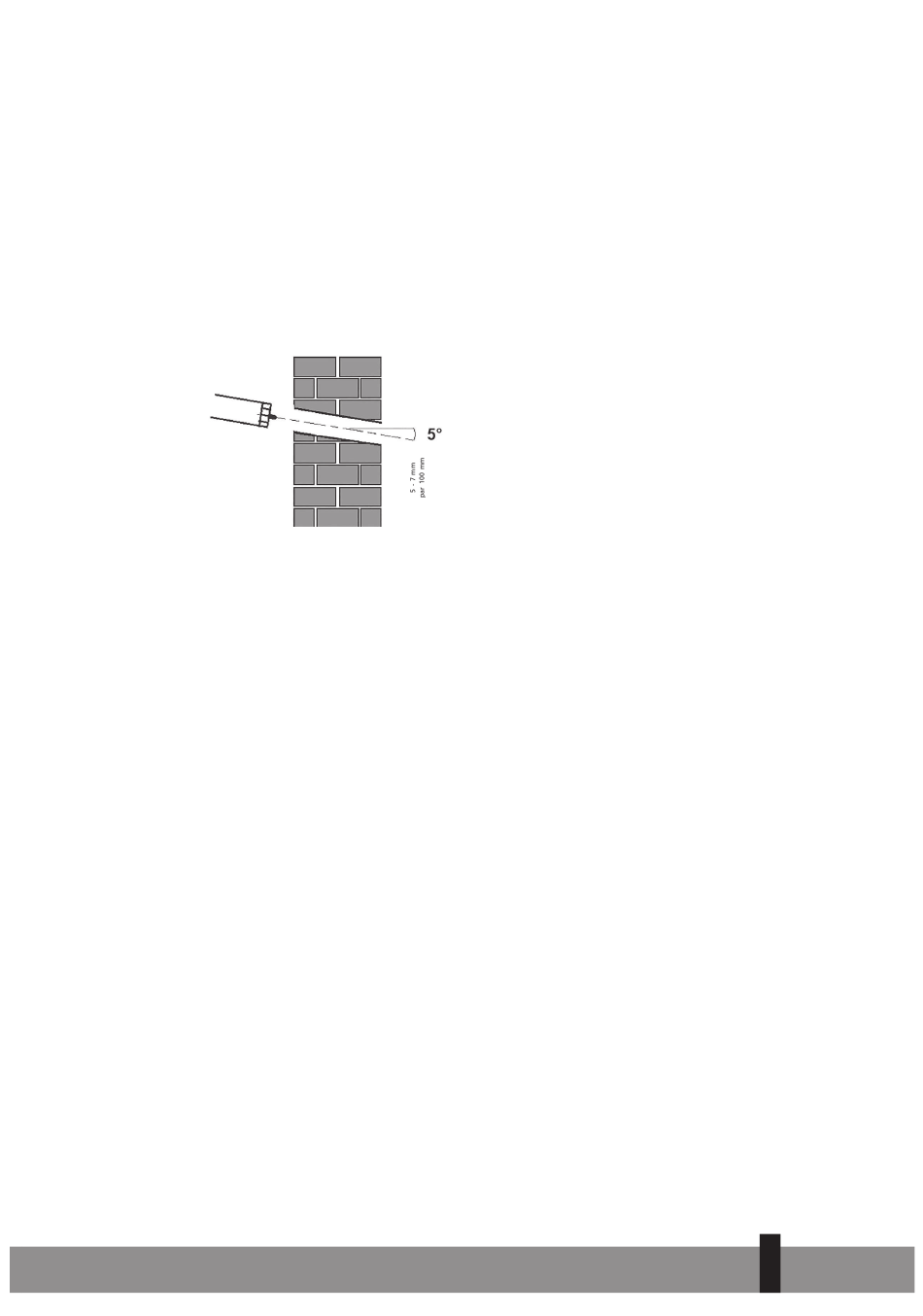

a. Déterminer la position des trous en fonction du diagramme illustré à la Fig. 9. Percer un trou (≥ 85
mm pour modèles TSCS 12xx et ≥ 65 mm pour modèles TS 12xx) en inclinant légèrement vers le bas
(côté extérieur) afin d'éviter la pénétration d'eau vers l'intérieur (fig. 10).
b. Veiller à toujours utiliser un guide de perçage de mur lors du perçage de grille métallique, de pan-
neau métallique, etc.
Intérieur
Fig. 10
8.

RACCORDEMENT DU TUYAU FRIGORIFIQUE

8.1
Raccordement et débranchement des tuyaux de refroidissement pour les
modèles TSCS 12xx.
OUTILS NÉCESSAIRES
- Vous aurez besoin des outils suivants pour réaliser correctement ce travail d'installation :
1 clé plate de 19 mm
1 clé plate de 22/24 mm
1 clé plate de 24/27mm
1 clé Allen de 5 mm
1 tournevis Philips
1 spray de détection des fuites ou sinon, de la mousse de savon (mélange eau/détergent)
INFORMATIONS IMPORTANTES
• Suivez les instructions détaillées pour le raccordement des conduites de frigorigène à l'unité
d'intérieur et à l'unité d'extérieur. Nous pouvons fournir une garantie seulement si les lignes sont
correctement installées comme décrit dans les instructions.
• Ne retirez pas les bouchons d'étanchéité immédiatement avant d'installer les lignes.
• Pour prévenir les fuites, assurez-vous que les raccords vissés rapidement démontables sont absolument
propres. L'humidité et les corps étrangers auront un impact négatif sur la fonction des raccords rapide-
ment démontables, entraînant un danger de perte du réfrigérant (non couvert par la garantie).
• N'installez les lignes frigorifiques qu'à l'extérieur dans un climat sec.
• Les lignes frigorifiques ne doivent pas être installées puis plâtrées.
• Assurez-vous que le réfrigérant ne pénètre jamais dans l'environnement. La manipulation inappro-
priée du réfrigérant peut être nocive pour la santé. Portez toujours des gants de travail et des lunet-
tes lorsque vous manipulez un réfrigérant.
