R-216(G)
R-216(IN)
R-216(W)
R-216(Y)
RETRAIT DU COMMUTATEUR DU LOQUET DE CONTROLE, DU 2
CONTROLE DES RELAIS DE VERROUILLAGE ET DU COMMUTATEUR DE CONTROLE
1. EFFECTUER LES VERIFICATIONS 3D.
2. Débrancher les bouts des câbles des commutateurs et
du panneau de commande.
3. Retirer le bloc du panneau de commande du rebord
avant de la cavité du four. En se référant au chapitre
"DEPOSE DU BLOC DU PANNEAU DE COMMANDE".
4. Retirer les deux (2) vis retenant le crochet du loquet au
rebord du four.
5. Retirer l'ensemble du crochet du loquet du rebord du four.
6. Pour retirer l'interrupteur de verrouillage secondaire.
6-1 Retirer le commutateur du loquet de contrôle du crochet
du loquet en poussant vers l'extérieur sur la languette
qui maintient le commutateur. Mais le commutateur
sera attrapé par la barre du crochet du loquet.
6-2 Alors, retirer le commutateur en appuyant de nouveau
sur la sonde du commutateur.
6-3 Maintenant le commutateur du loquet de contrôle est
dégagé.
7. Pour retirer le commutateur de contrôle ou le
ème
2
commutateur de contrôle des relais de verrouillage.
7-1 En poussant vers l'extérieur sur le cran qui maintient
le commutateur, pivoter le commutateur pour que le
montant soit un axe.
7-2 Tirer en arrière le commutateur du crochet du loquet. Ne
pas casser le montant ou le cran du crochet du loquet.
7-3 Maintenant le commutateur est dégagé.
Réinstallation
1. Remettre chaque commutateur à sa place. Le commu-
tateur de contrôle du loquet est en position abaissée et
le commutateur de contrôle en position médiane.
REGLAGE DU COMMUTATEUR DU LOQUET DE CONTROLE, 2
RELAIS DE CONTROLE, ET DU COMMUTATEUR DE CONTROLE
1. EFFECTUER LES VERIFICATIONS 3D.
Si le commutateur du loquet de contrôle, le 2
commutateur du relais de contrôle du verrouillage et le
commutateur de contrôle ne fonctionnent pas
correctement à cause d'un mauvais réglage, le réglage
suivant devrait être fait.
2. Desserrer les deux vis (2) maintenant le crochet du
loquet sur le rebord avant de la cavité du four.
3. Lorsque la porte est fermée, régler le crochet du loquet en
le déplaçant d'avant en arrière, et de haut en bas. Le jeu
d'ouverture et de fermeture de la porte permis par les
différentes positions (inférieures ou supérieures) du crochet
du loquet ne doit pas dépasser 0,5 mm. La position verticale
du crochet du loquet doit être ajustée pour que le commutateur
de contrôle activé quand la porte est fermée. La position
verticale du crochet du loquet doit être ajustée pour que le
commutateur de contrôle soit activé quand la porte est
fermée. La position verticale du crochet du loquet doit être
ajustée de sorte que le 2
contrôle de verrouillage et le commutateur du loquet de
contrôle soient activés lorsque la porte est fermée.
4. Fixer les vis fermement.
5. Vérifier le fonctionnement de tous les commutateurs. Si
un des commutateurs n'a pas été activé par la fermeture
de la porte, dévisser les vis et régler la position du
crochet du loquet.
Après le réglage, s'assurer du point suivant :
1. Le jeu d'ouverture et de fermeture de la porte ne doit
pas dépasser 0,5 mm en position fermée. Vérifier
d'abord la position supérieure du crochet du loquet, en
poussant et tirant la partie haute de la porte devant le
four. Puis vérifier la partie basse du crochet du loquet,
en poussant et tirant la partie haute de la porte devant
ème
ème
commutateur du relais de
ème
Le 2
commutateur de contrôle des relais de ver-
rouillage est en position haute.
2. Rebrancher les connexions de câblage de chaque com-
mutateur. Se référer au chapitre "Diagramme illustré".
3. Fixer le crochet du loquet (avec deux (2) vis de mon-
tage) sur le rebord du four.
4. Réinstaller le bloc du panneau de commande sur le
rebord avant de la cavité du four.
5. Reconnecter les bouts des câbles sur l'unité de com-
mande. Se référer au chapitre "Diagramme illustré".
6. S'assurer que le commutateur de contrôle fonctionne
correctement et vérifier la continuité du circuit de contrôle.
Se référer au chapitre "Procédure de test" et "Procédure
de réglage" ci-dessous.
Porte SW1 : Commutateur
du loquet de
contrôle

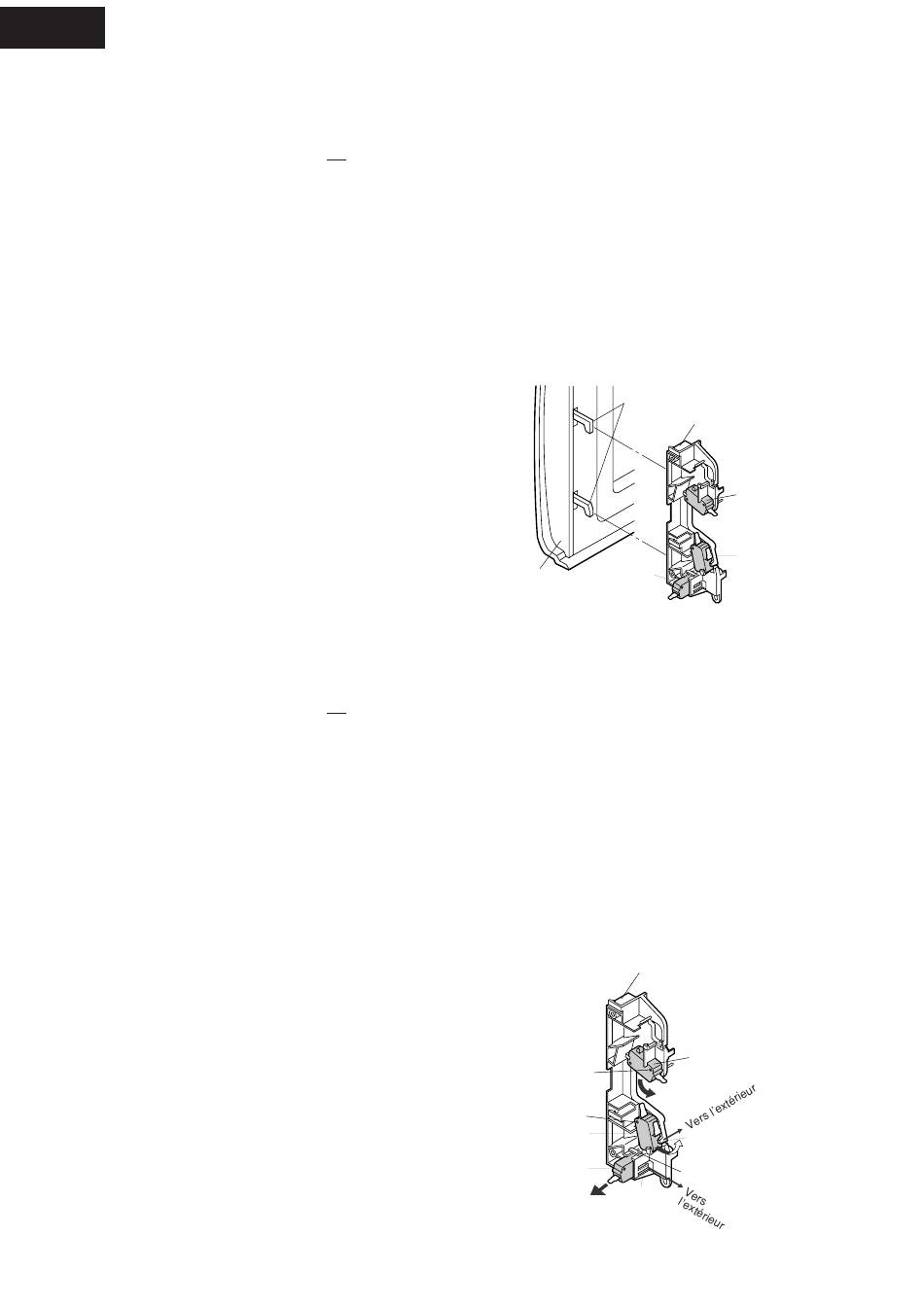

Figure C-5. Retrait des commutateurs du loquet
le four. Les résultats (de jeu de la porte) doivent être
inférieurs à 0,5 mm.
2. Le commutateur du loquet de contrôle et le 2
mutateur de relais du contrôle du verrouillage coupent le
circuit avant que la porte ne puisse être ouverte.
3. Les contacts du commutateur de contrôle sont fermés
lorsque la porte s'ouvre.
4. Les contacts du commutateur du loquet de contrôle et
le 2
ème
commutateur du relais de contrôle du verrouillage
s'ouvrent dans l'espacement de 1,6 mm entre le côté
droit de la plaque de face de la cavité et la porte et la
porte lorsqu'elle est ouverte.
5. Réinstaller le boîtier extérieur et vérifier les fuites de
micro-ondes autour de la porte en utilisant un appareil
de contrôle de micro-ondes agréé. (Se reporter à la
procédure de mesure des micro-ondes.)
Montant
Montant
SW2 : Commutateur
de contrôle
SW1 : Commutateur
du loquet de
contrôle
Figure C-6. Réglage des commutateurs de loquet
20
EME
COMMUTATEUR DE
Têtes des loquets
Crochet du loquet.
SW3 :
2ème commutateur
de contrôle du relais
de verrouillage
SW2 :
Commutateur
de contrôle
EME
COMMUTATEUR DU
ème
Crochet du loquet.
SW3 :
ème
8
commutateur de
contrôle du relais de
verrouillage
Languette
Barre
Lanquette
com-
