1. Précautions de manipulation des composants
électroniques
Cette unité utilise des circuits CMOS LSI dans la partie
intégrale des circuits. Lors de la manipulation de ces
pièces, les précautions suivantes doivent être rigoureu-
sement respectées. Les circuits CMOS LSI ont une
très haute impédance aux bornes d'entrée et de sortie.
Pour cette raison, ils sont facilement affectés par la
source d'alimentation haute tension environnante,
l'électricité statique dans les vêtements, etc. et parfois
ils ne sont pas complètement protégés par le circuit de
protection incorporé.
Afin de protéger le circuit CMOS LSI.
1) Lors du stockage et du transport, bien l'envelopper
dans une feuille d'aluminium. Envelopper également
les cartes imprimées dans une feuille d'aluminium.

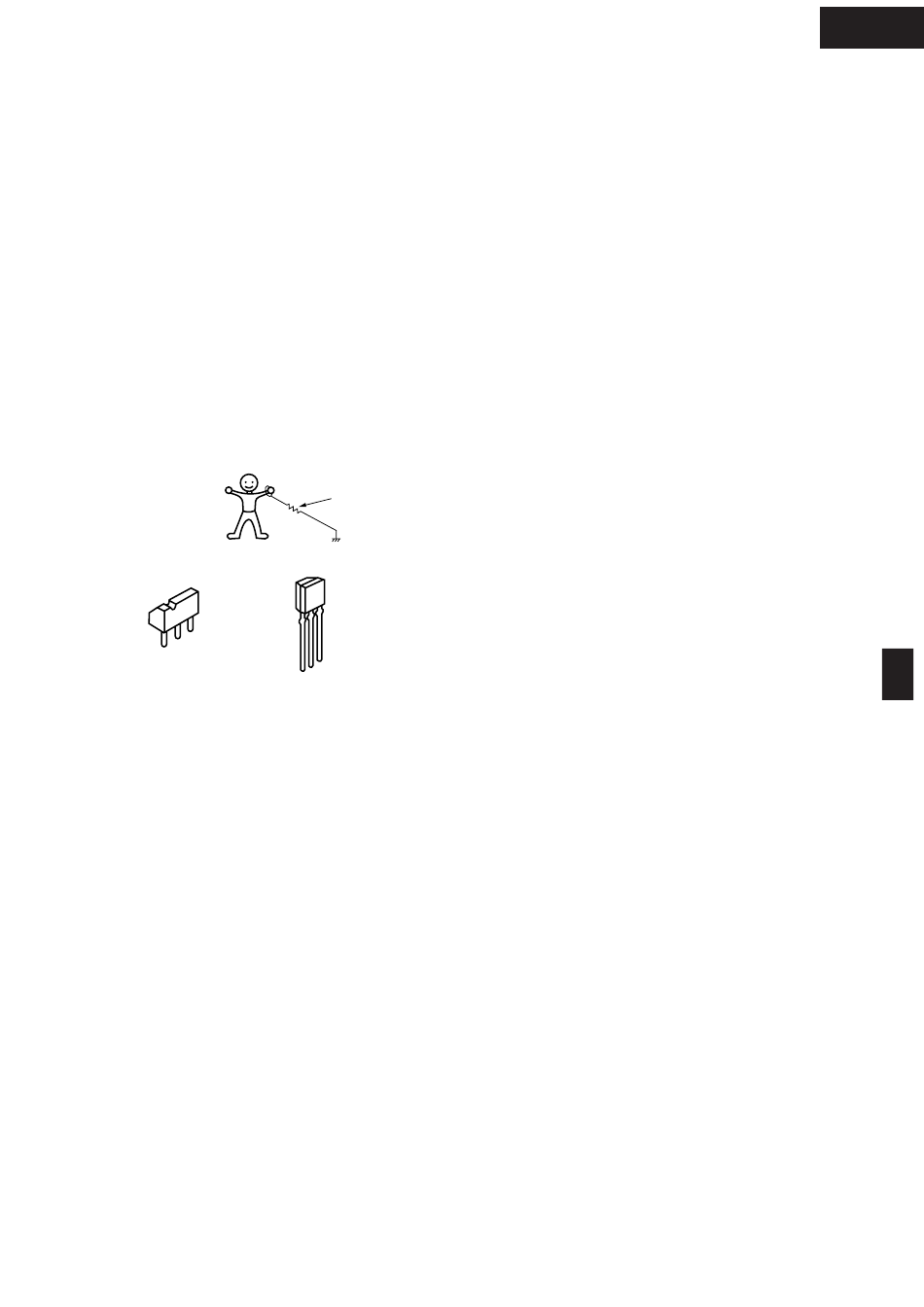

2) Lors du soudage, mettre le technicien à la masse
comme indiqué sur la figure et utiliser un fer à souder
et un plan de travail mis à la masse.
2. Formes des composants électroniques
Transistor
2SB1238
B
C
E
3. Réparation du panneau de commande tactile
Les procédures permettant de réparer le panneau de
commande tactile du four à micro-ondes sont décrites
ici ainsi que les précautions à prendre.
Pour effectuer les réparations, le panneau de commande
tactile peut être alimenté depuis la ligne d'alimentation
du four ou depuis la source d'alimentation externe.
(1) Réparation du panneau de commande tactile avec
l'alimentation du four :
ATTENTION :
LE TRANSFORMATEUR HAUTE TENSION DU
FOUR A MICRO-ONDES EST ENCORE ACTIF
PENDANT LA REPARATION ET PRESENTE UN
DANGER.
Par conséquent, lors de la vérification de la per-
formance du panneau de commande des touches,
placer le boîtier extérieur sur le four pour éviter de
toucher le transformateur haute tension, ou
débrancher la borne de l'enroulement primaire
(connecteur) du transformateur haute tension pour
le désactiver; le bout d'un tel connecteur doit être
isolé par un ruban isolant. Après la réparation,
s'assurer de remettre les fils sur leurs emplacements
originaux.
A. Sur certains modèles, le cordon d'alimentation en-
tre le panneau de commande tactile et le four est
si court que les deux ne peuvent pas être séparés.
Pour ces modèles, vérifier et réparer toutes les
commandes (y compris celles liées au détecteur)
ENTRETIEN
Env. 1 Mohm
Transistor
KRA101M
KRA105M
KRA222M
KRC243M
C B
E
15
du panneau de commande tactile tout en les
maintenant connectés au four.
B. Sur certains modèles, le câble d'alimentation éle-
ctrique entre le panneau de commande tactile et le
four lui-même est assez long pour qu'il soit possi-
ble de séparer les deux parties. Pour ces modèles,
il est possible de vérifier et de réparer les com-
mandes du panneau de commande tactile tout en
le séparant du four; dans ce cas il faut court-
circuiter les bouts du commutateur de détection de
porte (sur la plaquette PWB) du panneau de
commande tactile à l'aide d'un cavalier, qui amène
un état de fonctionnement équivalent à celui de la
porte du four fermée. Comme pour les commandes
liées à la détection du panneau de commande
tactile, la vérification est possible si la (les) résis-
tance(s) fictive(s) d'une résistance égale à celle
des commandes est (sont) utilisée(s).
(2) Réparation du panneau de commande tactile
avec l'alimentation d'une source d'alimentation
externe :
Débrancher complètement le panneau de commande
tactile du four et court-circuiter les deux bouts du
commutateur de détection de porte (sur la carte PWB)
du panneau de commande tactile, qui amène un état
de fonctionnement équivalent à celui de la porte
fermée. Connecter une source d'alimentation externe
à la borne d'entrée d'alimentation du panneau de
commande tactile, ensuite il est possible de vérifier et
réparer les commandes du panneau de commande
tactile, il est aussi possible de vérifier les commandes
liées à la détection du panneau de commande tactile
en utilisant la (les) résistance(s) fictive(s).
4. Outillage pour la réparation
Outils nécessaires pour réparer l'ensemble panneau
de commande tactile.
1) Fer à souder : 30 W
(Il est recommandé d'utiliser un fer à souder avec
une borne de masse.)
2) Oscilloscope : Monofaisceau, plage de fréquence:
CC-10 MHz ou modèle plus récent.
3) Autres outils : Outils à main
5. Autres précautions
1) Avant d'activer la source d'alimentation de l'unité de
commande, enlever la feuille d'aluminium appliquée
pour éviter l'électricité statique.
2) Connecter le connecteur de l'unité de touche à l'uni-
té de commande en s'assurant que les fils du con-
ducteur ne sont pas torsadés.
3) Après avoir enlevé la feuille d'aluminium, faire atten-
tion à ne pas appliquer une tension anormale due à
l'électricité statique etc. aux bornes d'entrée ou de
sortie.
4) Fixer les connecteurs, les condensateurs électro-
lytiques, etc. la carte de circuit imprimé, en s'assurant
que toutes les connexions sont serrées.
5) S'assurer d'utiliser les composants spécifiés lorsqu'une
haute précision est exigée.
