ATTENTION, RADIATION DES MICRO-ONDES ........................................... Couverture intérieure avant
ENTRETIEN ..............................................................................................................................................2
DESCRIPTION DU PRODUIT .................................................................................................................. 3
INFORMATIONS GENERALES ............................................................................................................... 3
VUE APPARENTE .................................................................................................................................... 4
ORDRE DES OPERATIONS .................................................................................................................... 5
FONCTIONS DES COMPOSANTS IMPORTANTS ................................................................................. 6
GUIDE DE DEPISTAGE DES PANNES ................................................................................................... 7
PROCEDURES DE TEST ........................................................................................................................ 8
ENSEMBLE PANNEAU DE COMMANDE .............................................................................................. 13
REMPLACEMENT DES COMPOSANTS ET PROCEDURE DE REGLAGE ......................................... 16
MESURE DE MICRO-ONDES ................................................................................................................ 22
DONNEES DE TEST EN UN COUP D'OEIL .......................................................................................... 23
DIAGRAMME DES CIRCUITS ............................................................................................................... 23
DIAGRAMME ILLUSTRE ........................................................................................................................ 24
CIRCUIT DU PANNEAU DE COMMANDE ............................................................................................ 25
PLAQUETTE DE CIRCUITS IMPRIMES ................................................................................................ 26
LISTE DES PIECES ............................................................................................................................... 27
MANUEL D'ENTRETIEN
®
MODELES
0
30
11
25
12
20
13
15
14
Dans l'intérêt des utilisateurs et pour leur sécurité, le four devra être
réparé et remis dans son état initial en utilisant exclusivement les
pièces identiques à celles qui ont été spécifiées.
TABLE DES MATIERES
SHARP CORPORATION
33

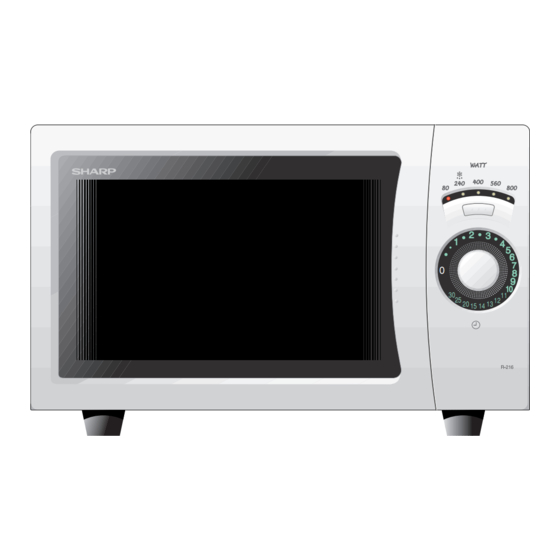

FOUR A MICRO-ONDES
R-216(G)
R-216(IN)
R-216(W)
R-216(Y)
R-216(G)
R-216(IN)
R-216(W)
R-216(Y)
