3. Installation
1
Broche 1
4
Broche 4
7
Broche 7
Broche Affectation des broches et couleur des brins
type KMPYE−...
1 Alimentation des distributeurs 24 V Cc (bleu)
2 0 V (marron)
3 0 V (vert)
4 Valeur de consigne analogique 0 ... 10 V (jaune)
5 GND (gris)
6 n.c. ; non connecté (not connected) (rose)
7 Alimentation des distributeurs 24 V Cc (blanc)

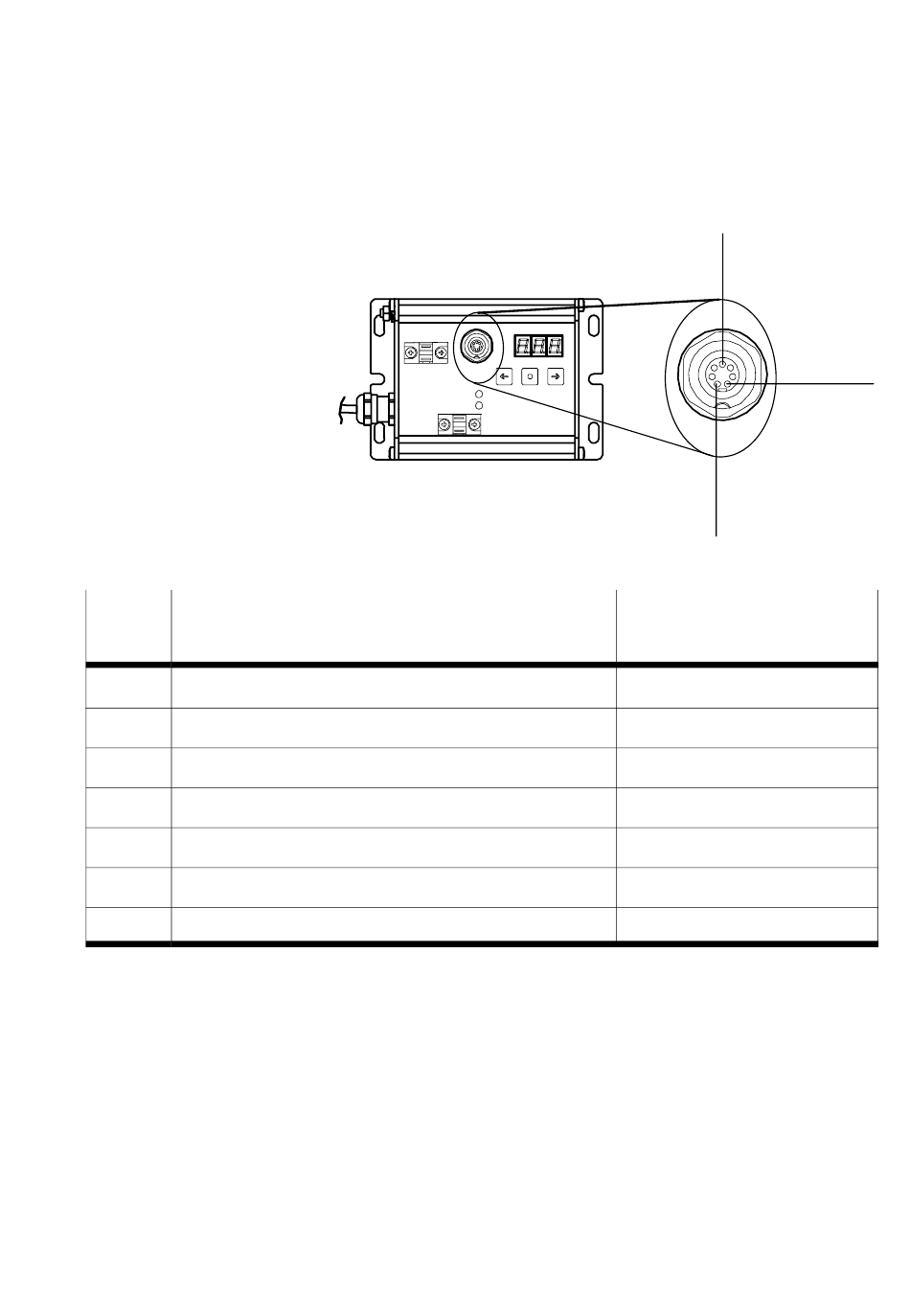

Fig. 3/19 : Connecteur du distributeur, affectation des broches et couleur des brins
Festo P.BE−SPC11−SYS−ASI−FR fr 0511b
Bloquer les connecteurs à l'aide des écrous moletés, pour
éviter qu'ils se débranchent par suite des vibrations.
4
1
N° de broche sur le
connecteur du distributeur
1
2
2
3
4
1
7
3−35
