B
RANCHEMENTS ÉLÉMENTAIRES

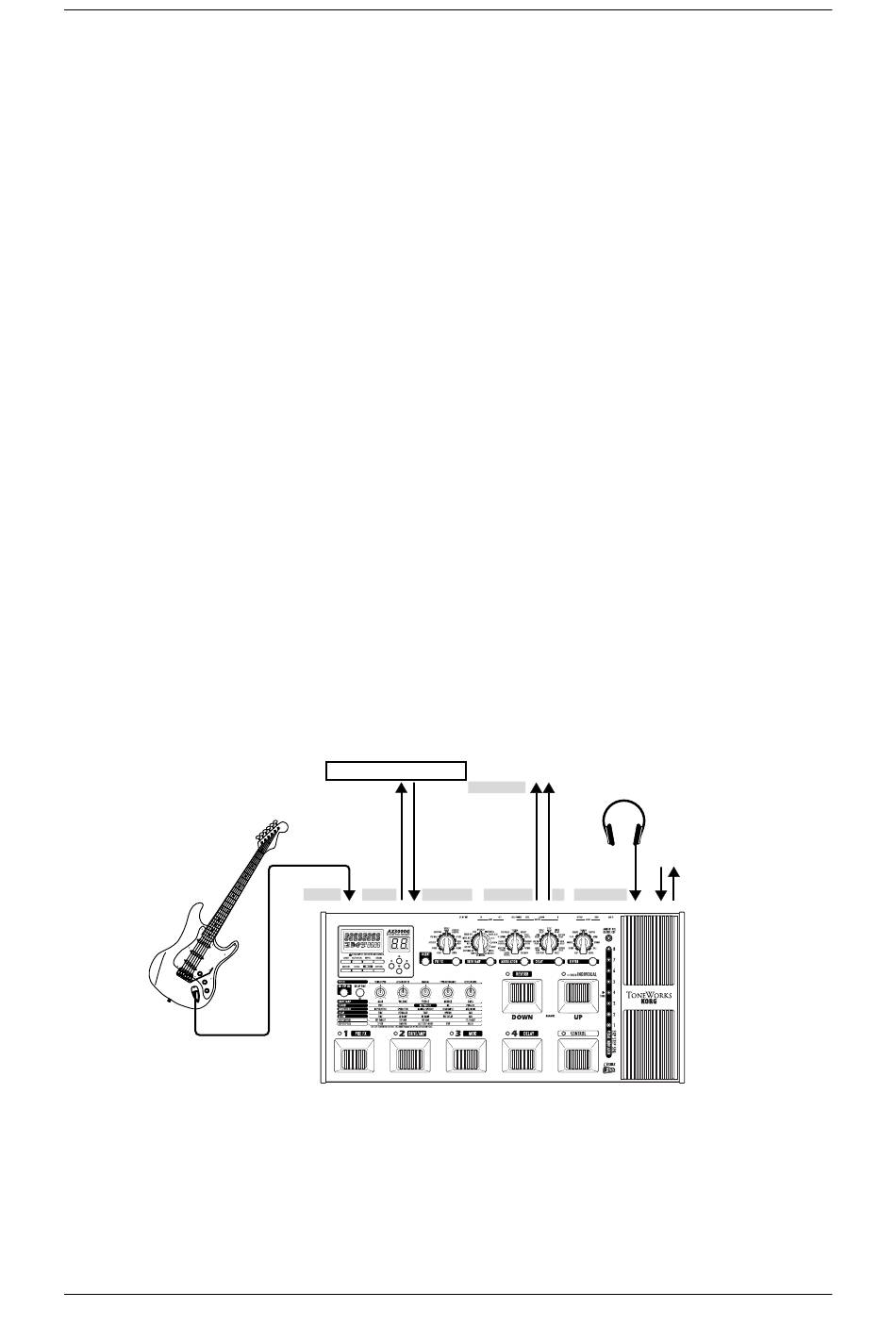

1. Utilisez des câbles audio pour effectuer le branchement des prises jack
OUTPUT L/MONO et R du AX3000G à une console de mixage/enregistreur
ou à un ampli guitare (p.15). Au besoin, vous pouvez aussi connecter l'appareil
à un processeur d'effets externe. Pour cela, connectez simplement la prise
SEND de l'appareil à l'entrée du processeur externe, et la prise RETURN de
l'appareil à la sortie du processeur externe.
REMARQUE : Si vous utilisez des branchements de type mono, utilisez la prise
jack OUTPUT L/MONO. Toutefois, pour profiter de tous les avantages du
AX3000G, nous vous recommandons fortement d'utiliser des branchements de
type stéréo.
REMARQUE : Pour utiliser un casque, branchez-le à la prise jack PHONES. Dans
ce cas, le signal est envoyé à la prise casque et ne sera plus entendu.
2. Tournez le bouton LEVEL situé sur le panneau arrière du AX3000G à fond vers
la gauche (en regardant depuis l'arrière), afin de régler le volume sur zéro (0).
3. Branchez le cordon de votre guitare dans la prise jack INPUT du panneau
arrière.
4. Connectez la fiche de l'adaptateur d'alimentation à la prise d'alimentation en
courant continu (DC) 9 V de l'appareil, puis branchez la prise de l'adaptateur à
une prise secteur.
5. Pour régler le volume, utilisez les commandes de volume de l'ampli ou de la
console de mixage, ainsi que le bouton LEVEL situé sur le panneau arrière du
AX3000G jusqu'à obtenir le niveau sonore souhaité.
REMARQUE : Utilisez le paramètre "DOUT LVL" du menu GLOBAL pour ajuster le
niveau de sortie S/P DIF OUT.
Guitare
Processeur d'effets externe
Fiche jack
mono INPUT
INPUT SEND RETURN
14
vers la console de mixage,
l'enregistreur ou l'ampli guitare
LINE/AMP
Casque
OUTPUT
L/MONO R PHONES
AX3000G
vers le séquenceur
MIDI ou l'ordinateur
