Panneau Arrière; Alimentation; Entrées Et Sorties - ToneWorks Korg AX3000G Manuel D'utilisation

P

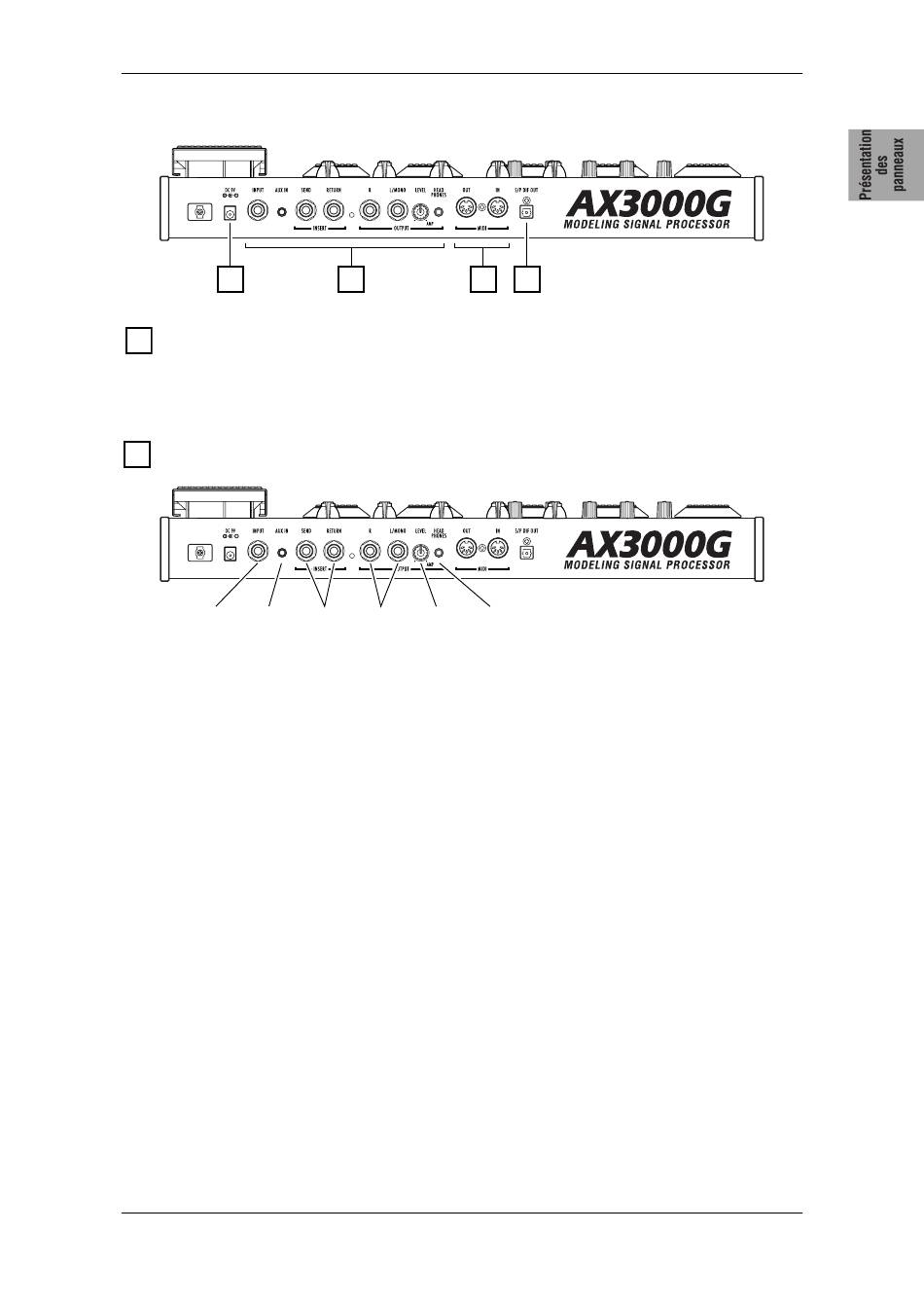

ANNEAU ARRIÈRE
9
9
A
LIMENTATION
Courant Continu 9 V
Branchez dans cette prise la fiche de l'adaptateur d'alimentation fourni.
E
10
NTRÉES ET SORTIES
10.2
10.1
10.1 Prise jack INPUT
Cette prise sert à brancher votre guitare à l'appareil.
10.2 Prise (mini jack stéréo) AUX IN
Cette prise est utilisée pour connecter la sortie analogique d'un appareil audio.
REMARQUE : Cette prise d'entrée pratique vous permet de brancher un lecteur
CD/MP3 ou un autre appareil audio afin de pouvoir jouer de la guitare tout en
passant un morceau en playback. Utilisez le réglage de volume du lecteur audio
pour ajuster le niveau du playback.
10.3 Prises jack INSERT (SEND, RETURN)
Ces prises permettent de brancher des processeurs d'effets externes ou des
boîtes à rythmes.
Reliez la prise SEND à l'entrée du module d'effets externe.
Reliez la prise RETURN à la sortie du module d'effets externe.
10.4 Prises jack OUTPUT (L/MONO, R)
Il s'agit de prises de sortie analogiques (jack TRS symétrique/asymétrique).
Avec une sortie mono, utilisez la prise L/MONO.
10.5 Bouton LEVEL
Ce bouton permet de régler le niveau de sortie des prises jack OUTPUT et de
la prise PHONE.
10.6 Prise PHONE (mini jack stéréo)
Cette prise sert à brancher un casque.
11 12
10
10.3 10.4 10.5 10.6
11
