4.1 ΑΠΟΣΥΣΚΕΥΑΣΙΑ
FR
ES
PT
IT
EL
PL
RU
KZ
UA
RO
BR
• Φορέστε γάντια κατά την αποσυσκευασία.
EN
• Μη χρησιμοποιήσετε κόφτη, μαχαίρι, πριόνι ή οποιοδήποτε άλλο παρόμοιο εργαλείο για
την αποσυσκευασία.
• Μεταφέρετε το εργαλείο μόνο από τη χειρολαβή (10 και 15).
• Φυλάξτε το κουτί για να το ξαναχρησιμοποιήσετε (μεταφορά και αποθήκευση).
• Φυλάξτε το εγχειρίδιο οδηγιών σε στεγνό χώρο για μελλοντική αναφορά.
4.2 ΣΥΝΑΡΜΟΛΟΓΗΣΗ
Συναρμολόγηση της κεφαλής: εικόνες 2.1 και 2.2
Ευθυγραμμίστε το τηλεσκοπικό κοντάρι με την κεφαλή του ψαλιδιού.
Περάστε το τηλεσκοπικό κοντάρι μέσα στη βάση ασφάλισης της κεφαλής του ψαλιδιού.
ΣΗΜΕΙΩΣΗ: Οι εγκοπές πρέπει να ευθυγραμμιστούν με τα βέλη κοντά στη βάση ασφάλισης.
Περάστε το κολάρο ασφάλισης πάνω από τη βάση ασφάλισης και περιστρέψτε το κολάρο
αριστερόστροφα, ώστε να ασφαλίσει.
Βεβαιωθείτε ότι η πίσω χειρολαβή έχει ευθυγραμμιστεί σωστά με τη λεπίδα.
1
2
3
4
7
8
5
6
9
12

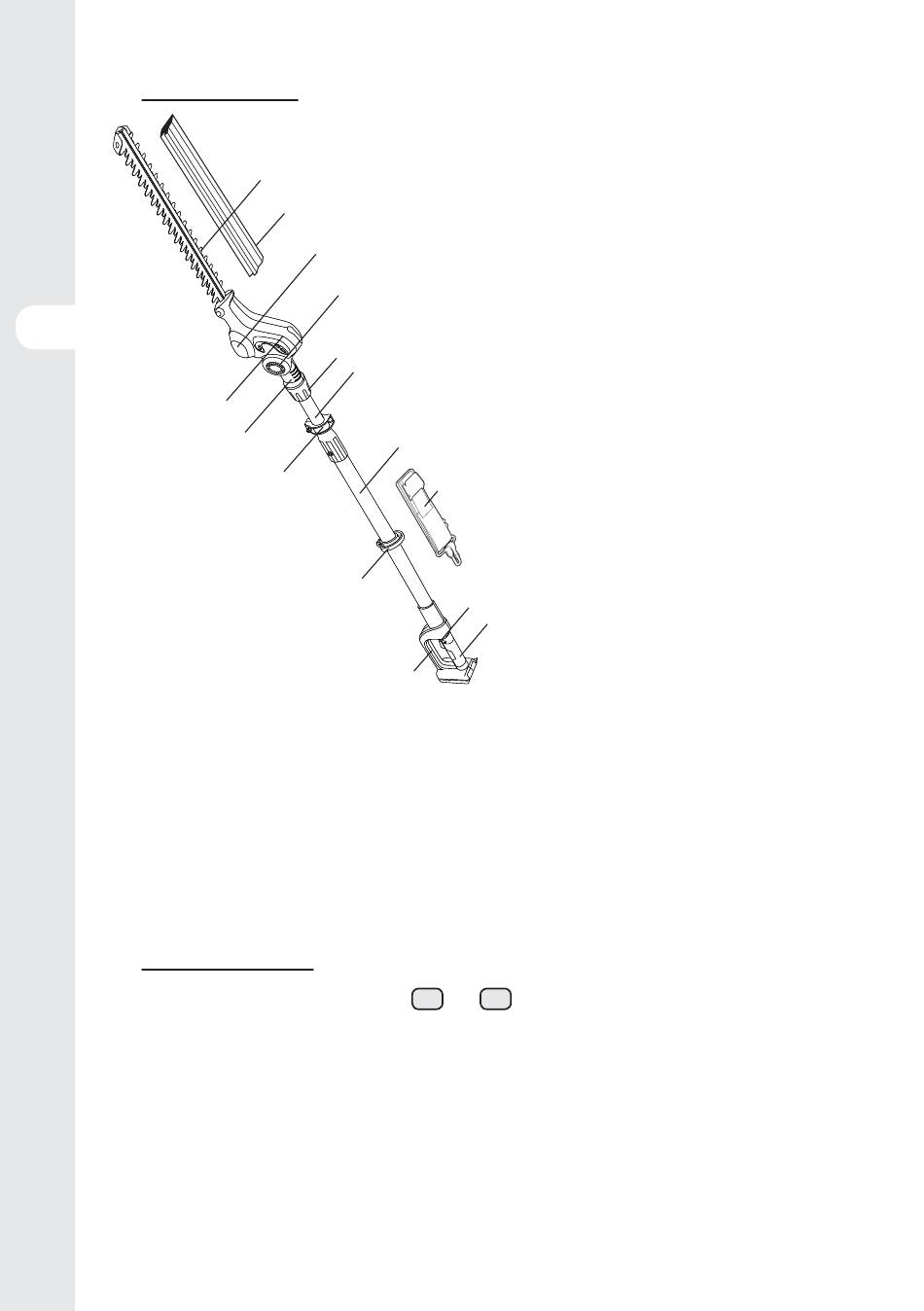

1. Λεπίδα ψαλιδιού μπορντούρας
2. Κάλυμμα λεπίδας
3. Οπές εξαερισμού
4. Κουμπί περιστροφής
5. Κεφαλή ψαλιδιού
6. Στήριγμα
7. Κολάρο ασφάλισης
8. Τηλεσκοπικό κοντάρι
9. Κλιπ ασφάλισης
10. Μπροστινή χειρολαβή
11. Ιμάντας ώμου
12. Κρίκος συγκράτησης
10
13. Σκανδάλη
14. Κουμπί κλειδώματος ασφαλείας
11
15. Πίσω χειρολαβή
13
14
15
