5.7
Alimentation en combustible
Risque d'explosion en raison de la fuite de com-
bustible en présence de sources inflammables.
Précautions: éviter les chocs, les frottements, les
étincelles et la chaleur.
Vérifier la fermeture du robinet d'arrêt du combus-
tible avant d'effectuer une quelconque interven-
tion sur le brûleur.
L'installation de la ligne d'alimentation en com-
bustible doit être effectuée par le personnel habi-
lité, conformément aux normes et dispositions en
ATTENTION
vigueur.
Couper l'alimentation électrique en appuyant sur
l'interrupteur général de l'installation.
DANGER
Contrôler l'absence de fuites de gaz.
Faire attention lors de la manutention de la rampe:
risque d'écrasement des membres.
S'assurer de la bonne installation de la rampe de
gaz, en vérifiant la présence de fuites de combus-
tible.

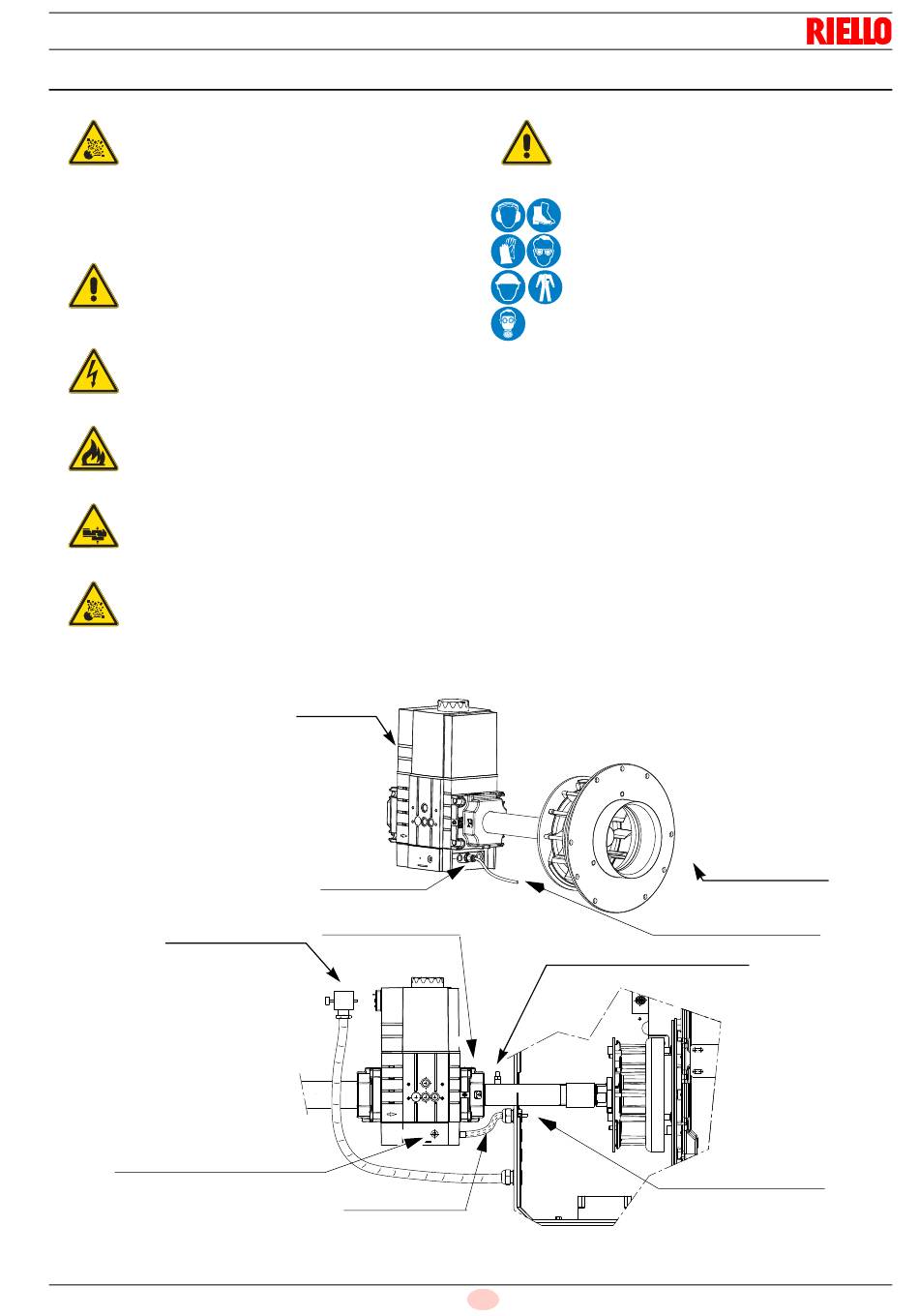

Branchement vanne
électronique (XV1)
Réglage du flux de gaz minimum (V2)
Installation
Vanne de gaz
Raccord rapide
Réglage du débit
gaz maximum (V1)
Protection métallique
23
Pour régler la rampe de gaz, se référer aux ins-
tructions jointes à celle-ci.
ATTENTION
L'opérateur doit utiliser l'outillage nécessaire lors
du déroulement de l'activité d'installation.
Les brûleurs sont couplés à des vannes gaz monobloc, de type
pneumatique proportionnel, qui permettent de moduler la quanti-
té de gaz débitée et donc la puissance fournie.
Un signal de pression détecté dans le circuit d'air est envoyé à la
vanne de gaz pneumatique qui débite une quantité de gaz pro-
portionnelle au débit d'air traité par le ventilateur.
Mélangeur air/gaz
Le mélange du gaz avec l'air comburant se fait à l'intérieur du cir-
cuit de ventilation (mélangeur), à partir de l'entrée de la bouche
d'aspiration.
Le combustible est envoyé dans la veine d'air en aspiration par
la rampe gaz et le mélange optimal est obtenu grâce à un mélan-
geur.
REMARQUE :
Le tuyau (T) entre vanne-Venturi permet de compenser
l'éventuelle occlusion de l'aspiration en diminuant le volume
du gaz distribué.
Point d'essai de pression en aval
20075337
F
Mélangeur air/gaz
dans le circuit
d'aspiration
Tuyau de compensation (T)
Tuyau de compensation (T)
Fig. 17
20154404
