4.10 Commandes du brûleur (LME71... avec PME71.901...)
Remarques importantes
Pour éviter des accidents et des dommages ma-
tériels ou environnementaux, se tenir aux pres-
criptions suivantes !
ATTENTION
Les LME71... sont des dispositifs de sécurité !
Éviter de l'ouvrir, de la modifier ou de forcer son
fonctionnement.
Riello S.p.A. décline toute responsabilité pour tout
éventuel dommage dû à des interventions non
autorisées ! Il faut respecter également les notes
de sécurité figurant dans d'autres chapitres du
présent document !
L'installation et le fonctionnement de la boîte de
contrôle devront être confiés exclusivement à un
personnel qualifié.
ATTENTION
Aux fins des notes relatives à la sécurité conte-
nues dans le présent document, on entend par
personnel qualifié des personnes autorisées à
mettre en service, mettre à la terre et identifier des
dispositifs, des systèmes et des circuits élec-
triques conformément aux pratiques et normes de
sécurité.
 Toutes les opérations (montage, installation, entretien, etc.)
doivent être effectuées par un personnel qualifié.
 Avant d'apporter un type de modification quelconque au
câblage dans la zone de raccordement, isoler totalement
l'installation de l'alimentation du réseau (séparation omnipo-
laire). Vérifier que l'installation ne soit pas sous tension et
qu'elle ne puisse pas être redémarrée par inadvertance.
Autrement, il existe des risques d'électrocution.
 Garantir la protection contre les risques d'électrocution en
prévoyant une protection adaptée aux bornes de connexion
des commandes du brûleur (par exemple bornes borgnes
pour les entrées et les sorties inutilisées). Autrement, il
existe des risques d'électrocution.
 L'espace dans lequel se trouve le module de programme
(Fig. 7) est appelé zone d'enclenchement et est donc pro-
tégé contre tout contact accidentel quand ce module n'est
pas présent.
 Si le logement ou la zone près du panneau opérateur est
endommagé, l'unité devra être immédiatement éteinte.
Autrement, il existe des risques d'électrocution.
 Appuyer sur les boutons du panneau opérateur exclusive-
ment avec les mains, sans utiliser d'outils ou d'objets poin-
tus. Des dommages à la pellicule du panneau opérateur
impliquent un risque d'électrocution.
Pour la sécurité et la fiabilité du système LME71..., respecter
également les instructions suivantes:
– Éviter les conditions pouvant favoriser la formation de
condensation et d'humidité.
Dans le cas contraire, avant de rallumer, vérifier que la boîte
de contrôle soit totalement et parfaitement sèche ! Autre-
ment, il existe des risques d'électrocution.
– Éviter l'accumulation de charges électrostatiques qui, au
contact, peuvent endommager les composants électroniques
de la boîte de contrôle.
La présence de condensation, d'infiltrations d'eau
et de formation de glace n'est pas autorisée !
Dans le cas contraire, il existe des risques de
ATTENTION
compromission des fonctions de sécurité et
d'électrocution.
20154404
Description technique du brûleur
Module du programme
Notes de montage
 Vérifier le respect des règles de sécurité nationales appli-
 L'unité de base LME7 doit être fixée avec des vis de fixation
14 F
S8593
S8673
cables
M4 (UNC32) ou M5 (UNC24), en respectant un couple de
serrage maximum de 1,8 Nm et en utilisant les 3 points
d'ancrage.
Les surfaces de montage supplémentaires du logement ont
pour but d'améliorer la stabilité mécanique.
Elles doivent s'appuyer sur la surface de montage à laquelle
est fixée l'unité.
La planéité de cette surface de montage doit être à l'intérieur
d'un intervalle de tolérance de 0,3 mm.

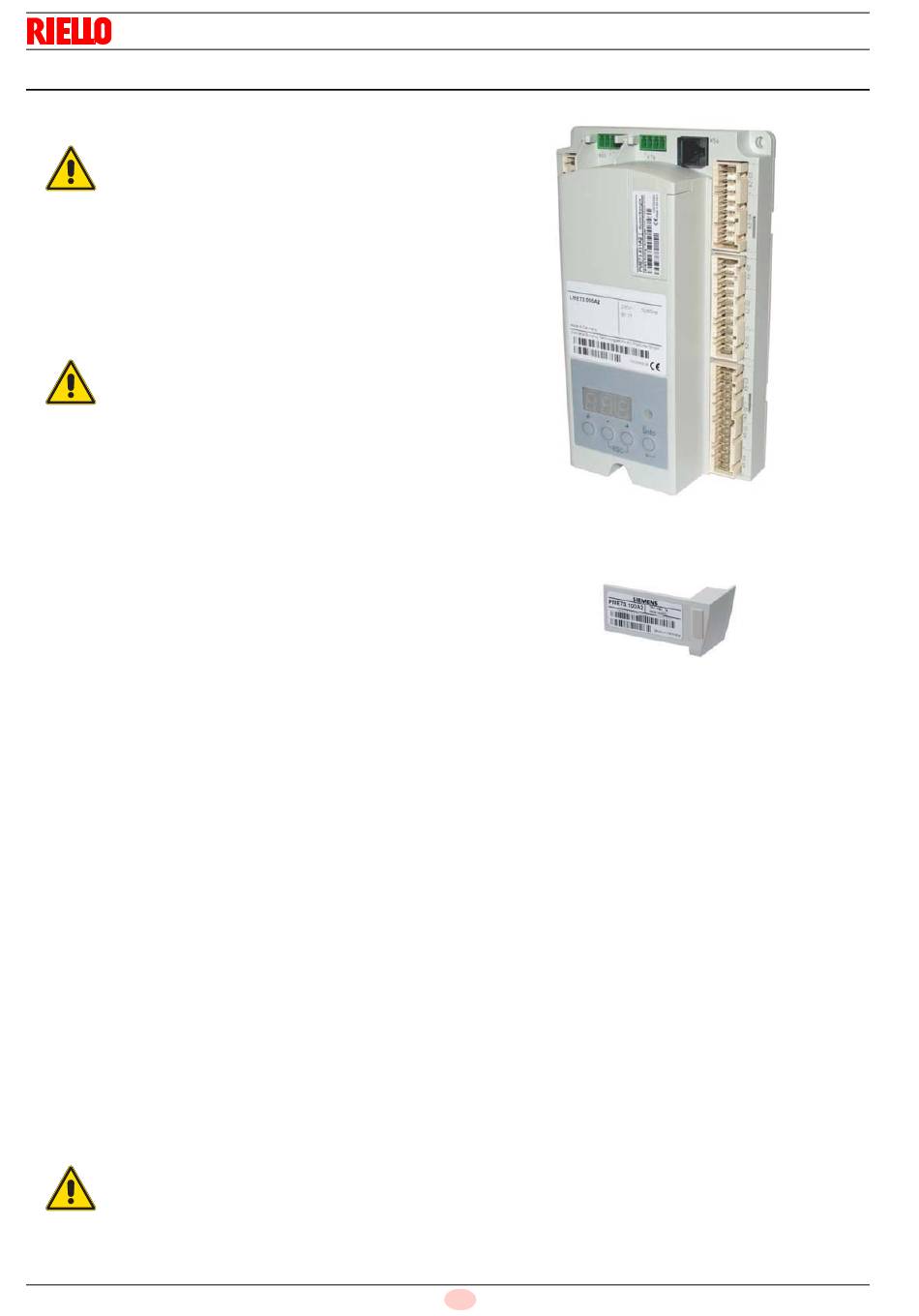

Fig. 6
Fig. 7
