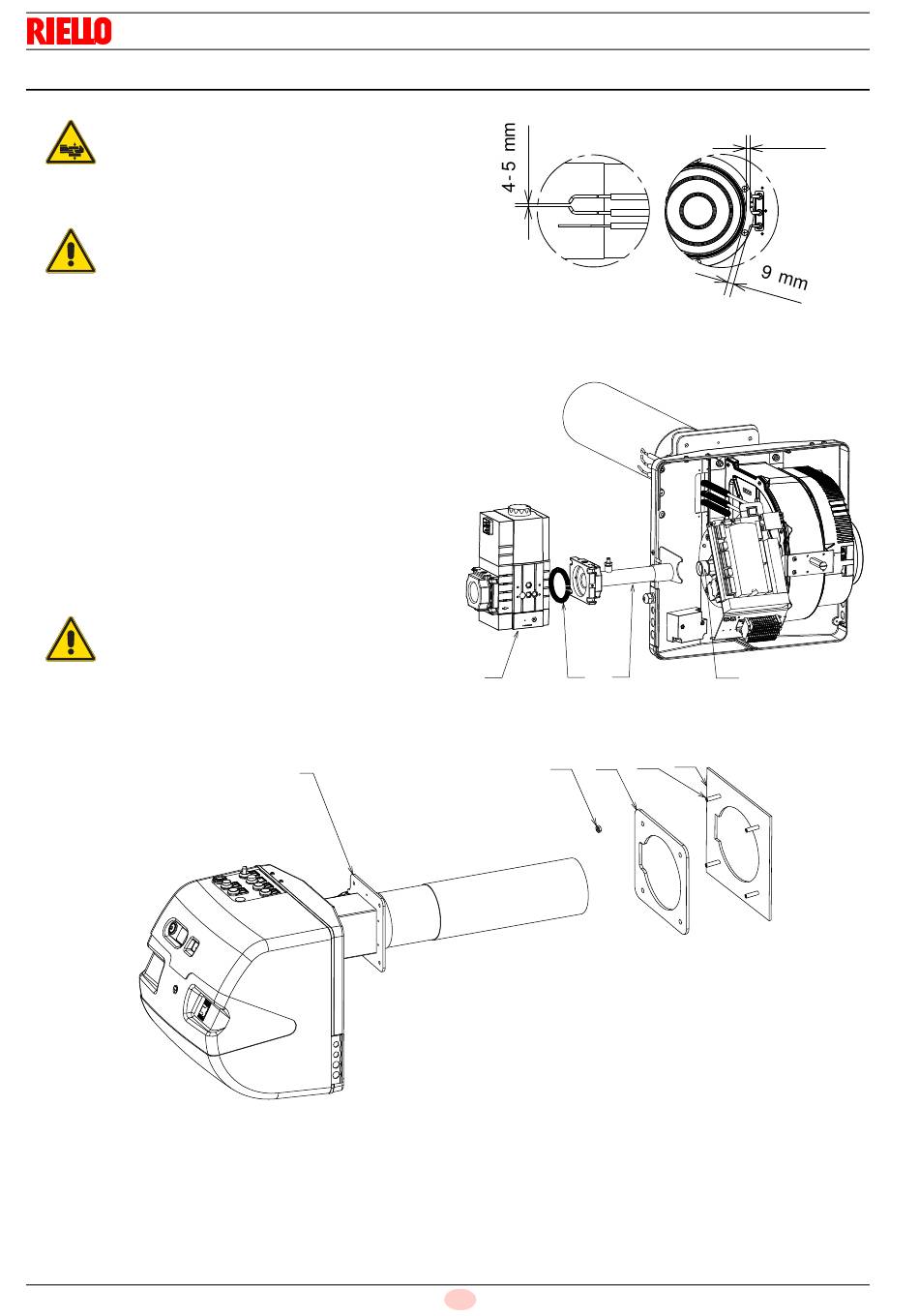

5.6 Fixation du brûleur à la chaudière
Prévoir un système de levage adéquat.
Les brûleurs sont fournis avec la tête de combustion et les élec-
trodes déjà montées.
L'étanchéité brûleur-chaudière doit être par-
faite.
ATTENTION
Avant de fixer le brûleur à la chaudière, vérifier si la sonde et les
électrodes sont positionnées correctement comme sur la Fig. 14.
Pour fixer le brûleur à la chaudière, agir comme suit:
 Fixer le tuyau de la rampe 18) au raccord fileté du mélan-
geur de gaz 21) à l'aide d'un mastic approprié pour les joints
de gaz.
 Fixer la vanne de gaz 20) à la bride (Fig. 15) à l'aide des
4 vis 18) (Fig. 15) fournies de série.
 Faire attention à la présence du joint 19) (Fig. 15) et au joint
de gaz.
 Visser les goujons 2) (Fig. 16) sur la plaque de la
chaudière 1) (Fig. 16).
 Placer la protection réfractaire 3) (Fig. 16).
 Fixer la bride 5) (Fig. 16) à la plaque de la chaudière et vis-
ser les écrous 4) (Fig. 16).
 Durant cette opération, faire attention à ne pas altérer le
groupe d'électrodes.
Utiliser un mastic adapté et vérifier l'étanchéi-
té au gaz (Fig. 15).
L'étanchéité brûleur-chaudière et du groupe
ATTENTION
d'électrodes doit être hermétique.
20050595
20154404
Installation
5
22 F
20047399
20 19 18
2
4 3
6 mm
Fig. 14
20136803
21
Fig. 15
1
Fig. 16
