5.7.1
Rampe gaz
Elle est homologuée avec le brûleur selon la norme EN 676 et est
fournie avec le brûleur.
20154404
Installation
5.8
Réglage de la vanne de gaz
Le réglage du débit de gaz s'obtient en utilisant les deux vis V1
et V2.
Pour varier le débit maximum de gaz, agir sur la vis V1:
–
Pour augmenter le débit: tourner la vis vers le signe « + ».
–
Pour réduire le débit: tourner la vis vers le signe « - ».
Pour varier le débit minimum du gaz, tourner la vis V2 sur la
vanne de gaz.
Agir sur la vis avec un outil :
–
Pour augmenter le débit: tourner la vis vers le signe « + ».
–
Pour réduire le débit: tourner la vis vers le signe « - ».
Définition des réglages pour le ventilateur.
Les réglages sont effectués avec les trois potentiomètres embar-
qués sur la boîte de contrôle:
START détermine l'air en phase de démarrage
MIN
détermine le minimum de modulation
MAX
détermine le maximum de modulation

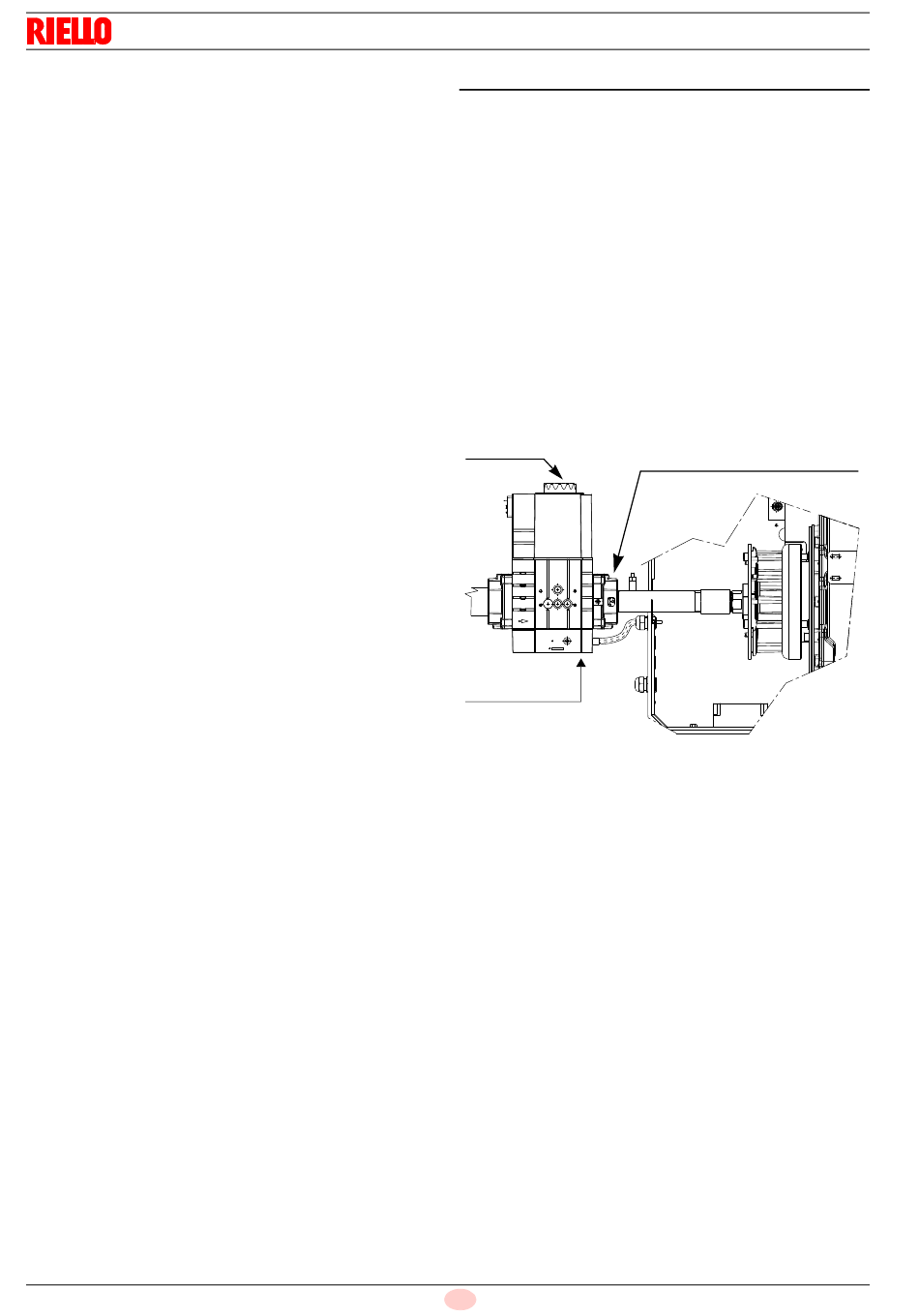

Vanne de gaz
Réglage du débit
de gaz minimum
(V2)
24
F
Réglage du débit de gaz maximum (V1)
20076453
Fig. 18
