5.4

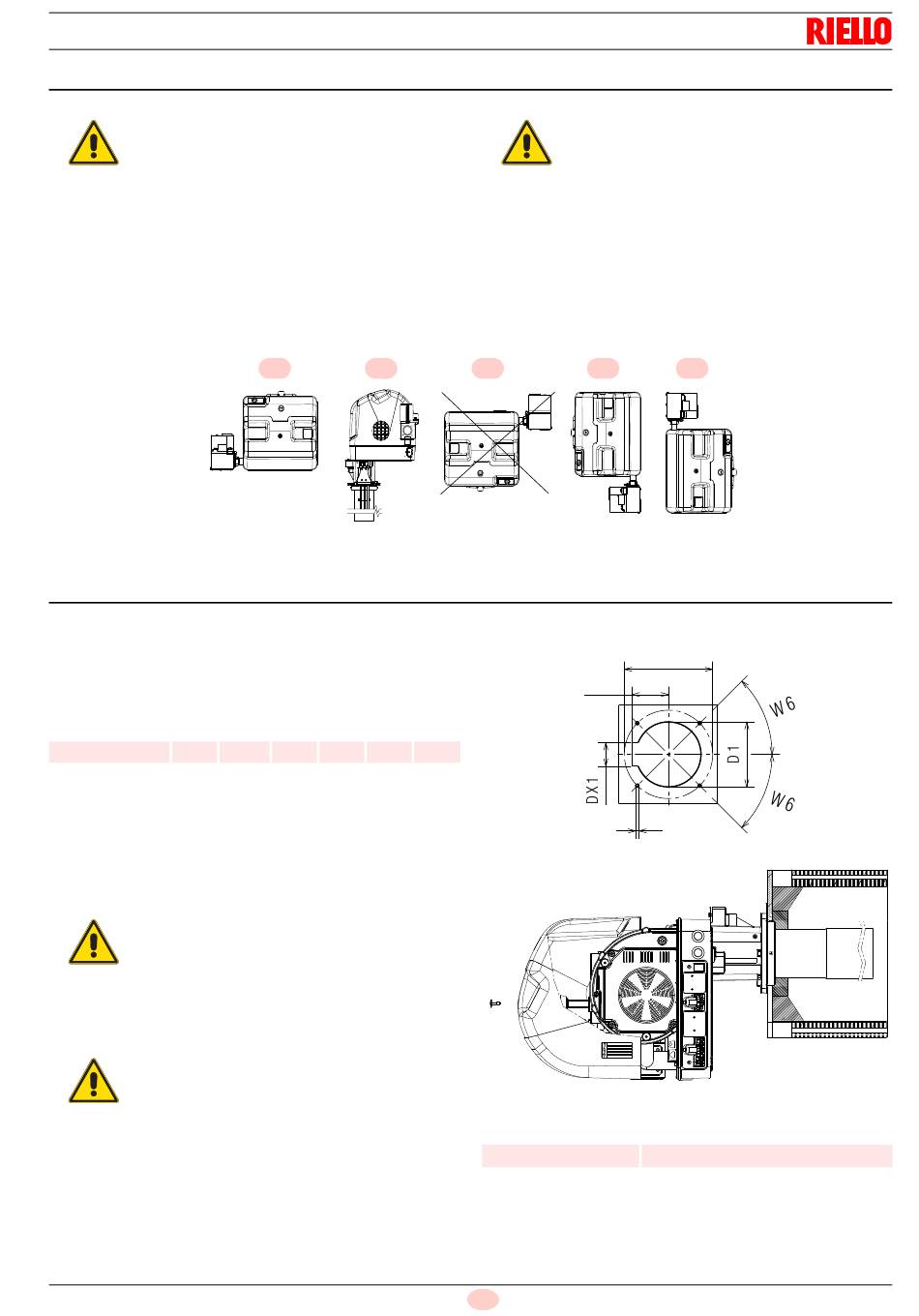

Position de fonctionnement

 Le brûleur est exclusivement prévu pour
fonctionner dans les positions 1, 2, 4 et 5
(Fig. 11).
 L'installation 1 est conseillée car c'est la
ATTENTION
seule qui permet l'entretien comme décrit ci-
dessous dans ce manuel.
 Les installations 2, 4 et 5 autorisent le fonc-
tionnement mais rendent moins aisées les
opérations d'entretien et inspection de la tête
de combustion.
 Toutes les positions nécessitent l'installation
de la vanne gaz avec les bobines orientées
vers le haut ou horizontalement (Fig. 11).
5.5 Préparation de la chaudière
5.5.1 Perçage de la plaque chaudière
Percer la plaque de fermeture de la chambre de combustion
comme indiqué dans la Fig. 12. La position des trous filetés peut
être tracée en utilisant l'écran thermique fourni avec le brûleur.
mm D1
RX 500 S/PV 163
5.5.2 Longueur tête
La longueur de la tête doit être choisie selon les indications du
constructeur de la chaudière et, dans tous les cas, la zone de
non-combustion doit être supérieure à l'épaisseur de la porte de
la chaudière, matériau réfractaire compris.
Les brûleurs ne peuvent pas être utilisés sur des
chaudières avec inversion de flamme.
ATTENTION
Il est possible d'insérer une protection en matériau réfractaire
entre la tête de combustion et le réfractaire de la chaudière.
Cette protection doit autoriser l'extraction de la buse (Fig. 13).
Ne pas insérer la protection sur le groupe d'élec-
trodes car celle-ci affecterait son bon fonctionne-
ment.
ATTENTION
1 2
W1 R DX2 DX1
224 M8 100 68
Installation
 Tout autre positionnement risque de compro-
 L'installation 3 est interdite pour des raisons
DANGER
 Il est formellement interdit d'installer les
3
D X 2
W6
45°
Tab. L
mm
RX 500 S/PV
21 F
mettre le bon fonctionnement de l'appareil.
de sécurité.
bobines tournées vers le bas.
4 5
D7796
W 1
20145512
R
Zone de non combustion
180
Fig. 11
Fig. 12
20050572
Fig. 13
Tab. M
20154404
