4.10 Système hydraulique
Danger d'explosion dû aux fuites de combustible en
présence d'une source inflammable.
Précautions: éviter les coups, les frottements, les
étincelles et la chaleur.
S'assurer que le robinet de coupure combustible
est fermé avant d'effectuer une quelconque opéra-
tion sur le brûleur.
La conduite d'alimentation de combustible doit être
installée par un personnel qualifié, conformément
aux normes et lois en vigueur.
ATTENTION

4.10.1 Alimentation en combustible

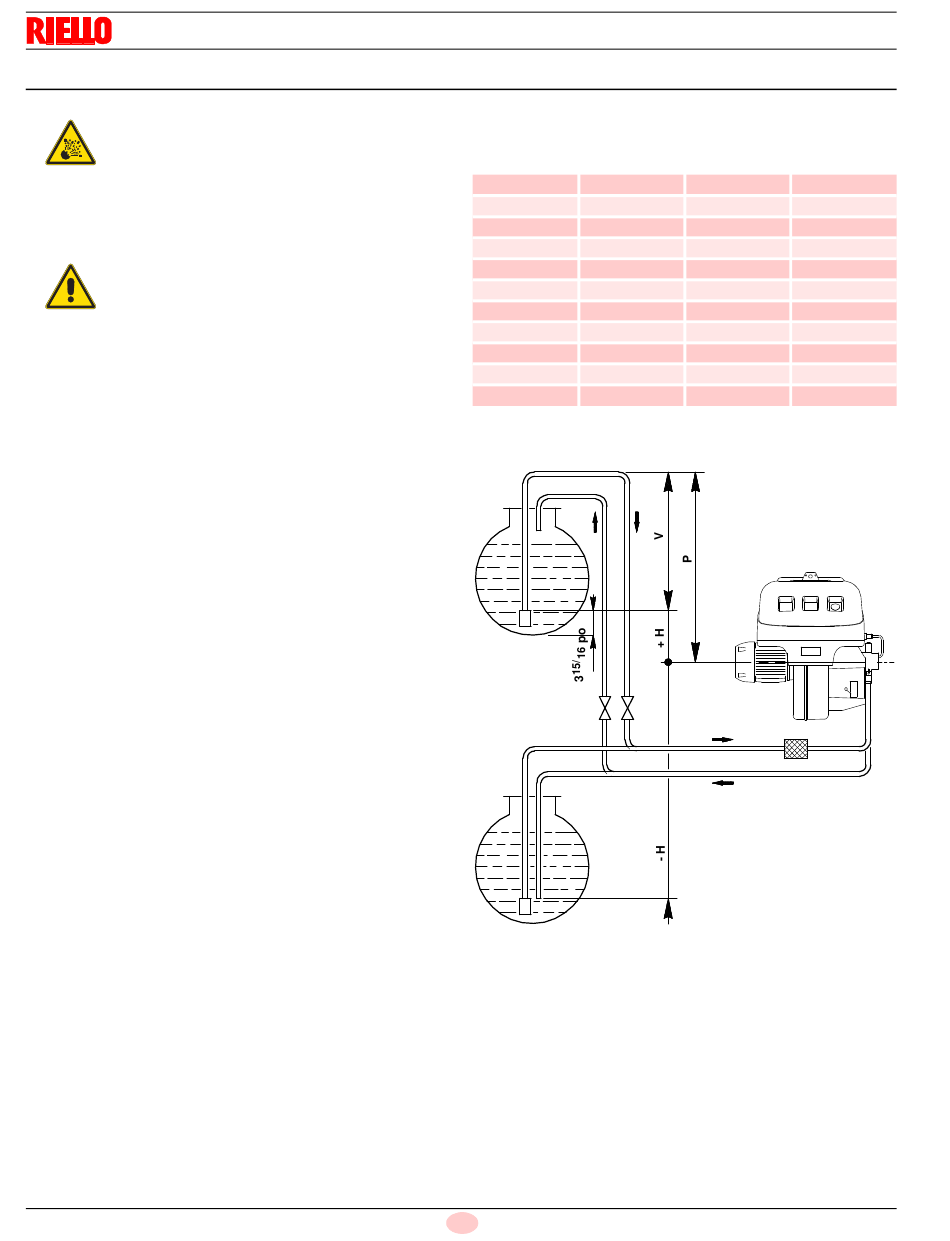

Circuit à double conduit (Fig. 20)
Le brûleur est équipé d'une pompe auto-amorçante capable de
s'alimenter d'elle-même dans les limites mentionnées dans le ta-
bleau juxtaposé.
Le réservoir plus haut que le brûleur A
La distance "P" ne doit pas dépasser 33 pi afin d'éviter de sou-
mettre le joint de la pompe à une contrainte excessive; la distance
"V" ne doit pas dépasser 13 pi afin de permettre à la pompe d'auto-
amorcer même si le réservoir est presque complètement vide.
Le réservoir plus bas que le brûleur B
Il ne faut pas dépasser des valeurs d'aspiration de la pompe de
13 "Hg, parce que le combustible dégage du gaz à des niveaux su-
périeurs, la pompe commence à faire du bruit et sa durée de vie
diminue.
Il est recommandé que les tubes d'aspiration et de retour entrent
dans le brûleur à la même hauteur; de cette manière, il sera moins
probable que le tube d'aspiration n'amorce pas ou arrête l'amor-
çage.
Circuit en anneau
Un circuit en anneau consiste d'une boucle de tuyaux sortant et re-
tournant vers le réservoir avec une pompe auxiliaire faisant circuler
le combustible sous pression. Un embranchement alimente le brû-
leur à partir de l'anneau. Ce circuit est très utile lorsque la pompe
du brûleur ne parvient pas à auto-amorcer car la distance du réser-
voir et/ou la différence de hauteur sont supérieures aux valeurs in-
diquées dans le Tab. H.
20045162
Installation
+ H
- H
(pi)
+ 13
+ 10
+ 6,6
+ 3,3
+ 1,6
0
- 1,6
- 3,3
- 6,6
- 10
- 13
7
6
6
Légende
H = Différence de hauteur pompe/clapet de fond
L = Longueur des tuyaux
Ø = Diamètre intérieur du tube
1 = Brûleur
2 = Pompe
3 = Filtre
4 = Soupape manuelle d'arrêt
5 = Tube d'aspiration
6 = Clapet de fond
7 = Tuyau de retour
20 F
L (pi)
Ø (po)
3/8 po 1/2 po
234 454
204 401
174 399
145 296
132 270
118 243
105 217
92 191
63 138
33 86
– 33
5
A
1
4
5
7
B
5/8"
493
493
493
493
493
451
405
359
266
174
82
Tab. H
2
3
D737
Fig. 20
