5.5
Réglage final du pressostat
5.5.1
Pressostat d'air

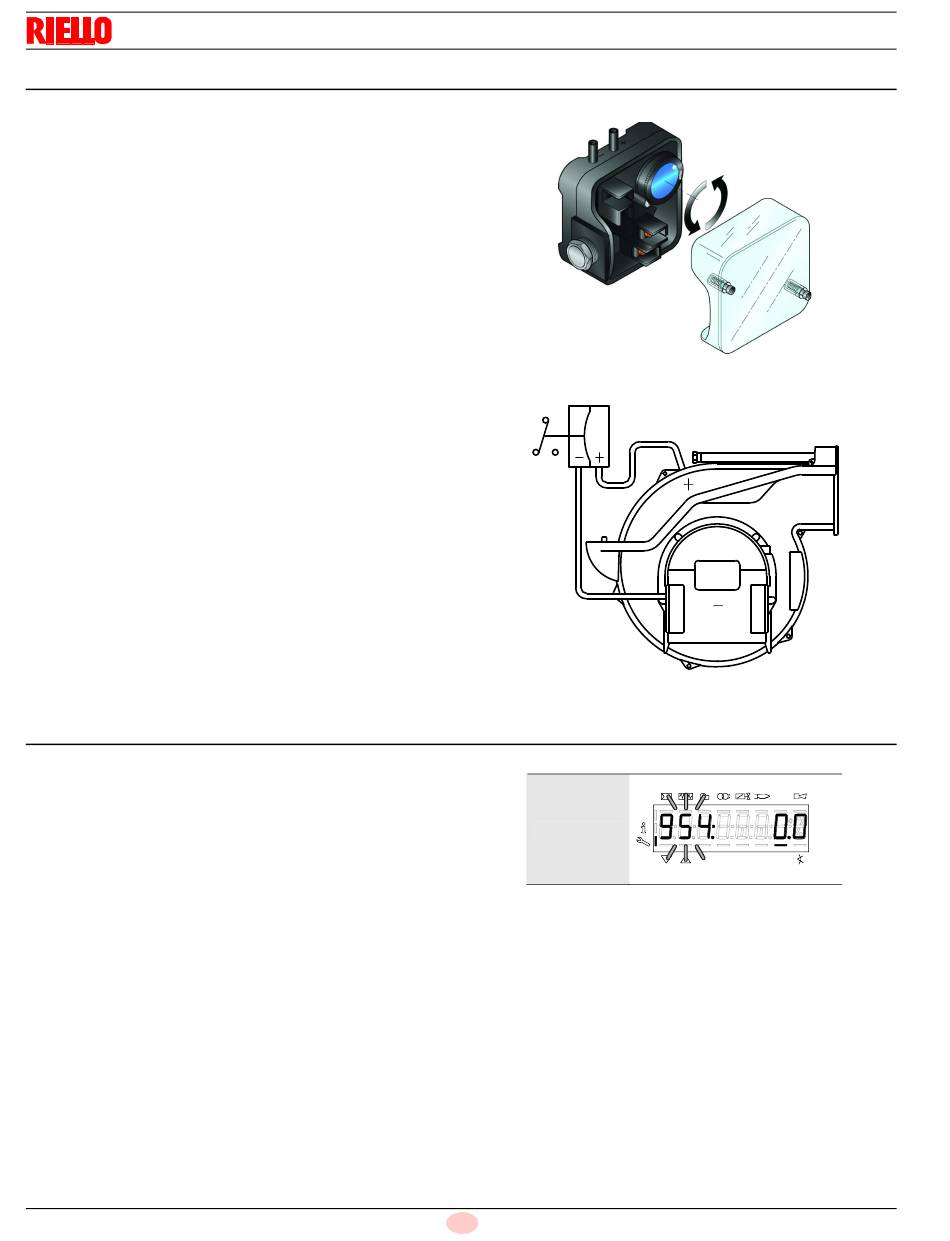

Le pressostat d'air est connecté de manière différentielle (Fig. 37)
et il est activé par la pression négative et la pression générale
provenant du ventilateur.
Ajuster le pressostat d'air (Fig. 36) après avoir effectuer tous les
autres réglages du brûleur avec le pressostat d'air réglé en début
d'échelle.
Avec le brûleur à feu doux, lentement d'ajuster la pression en tour-
nant le bouton dans le sens horaire par rapport au bloc brûleur.
Ensuite, tournez le bouton dans le sens antihoraire d'environ 20%
du point de mettre en place et démarrer le brûleur pour s'assurer
que le point de consigne est correcte.
Si le brûleur se bloque à nouveau, tourner la poignée un peu plus
dans le sens antihoraire.
5.6
Mesure du signal de flamme
Vérifier le signal de flamme au moyen du paramètre 954, comme
indiqué sur la Fig. 38. La valeur affichée est exprimée en pourcen-
tage.
La valeur en fonctionnement doit être supérieure à 24 %.
Si la valeur est supérieure ou égale à 18 % au démarrage du brû-
leur, ce dernier se bloque à cause de la lumière étrangère.
Pour obtenir des informations supplémentaires et détaillées, se ré-
férer au manuel d'instructions spécifique.
L'afficheur (Fig. 38) montre le paramètre 954: clignotant à gauche.
À droite, l'intensité de la flamme est affichée comme pourcentage.
Exemple: 954: 0,0
20045162
Démarrage, réglage et fonctionnement du brûleur
20048352
S8171
28
F
D3854
P
V
h min s
%
Fig. 36
Fig. 37
Fig. 38
