MAG Antorchas de soldadura
4.1 Equipar antorcha
¡ATENCIÓN!
Peligro de lesiones
Pinchazo o perforación causado por electrodo de hilo.
• No introducir las manos en la zona peligrosa.
• Llevar guantes de protección.
1
Tobera de gas
2
Punta de contacto

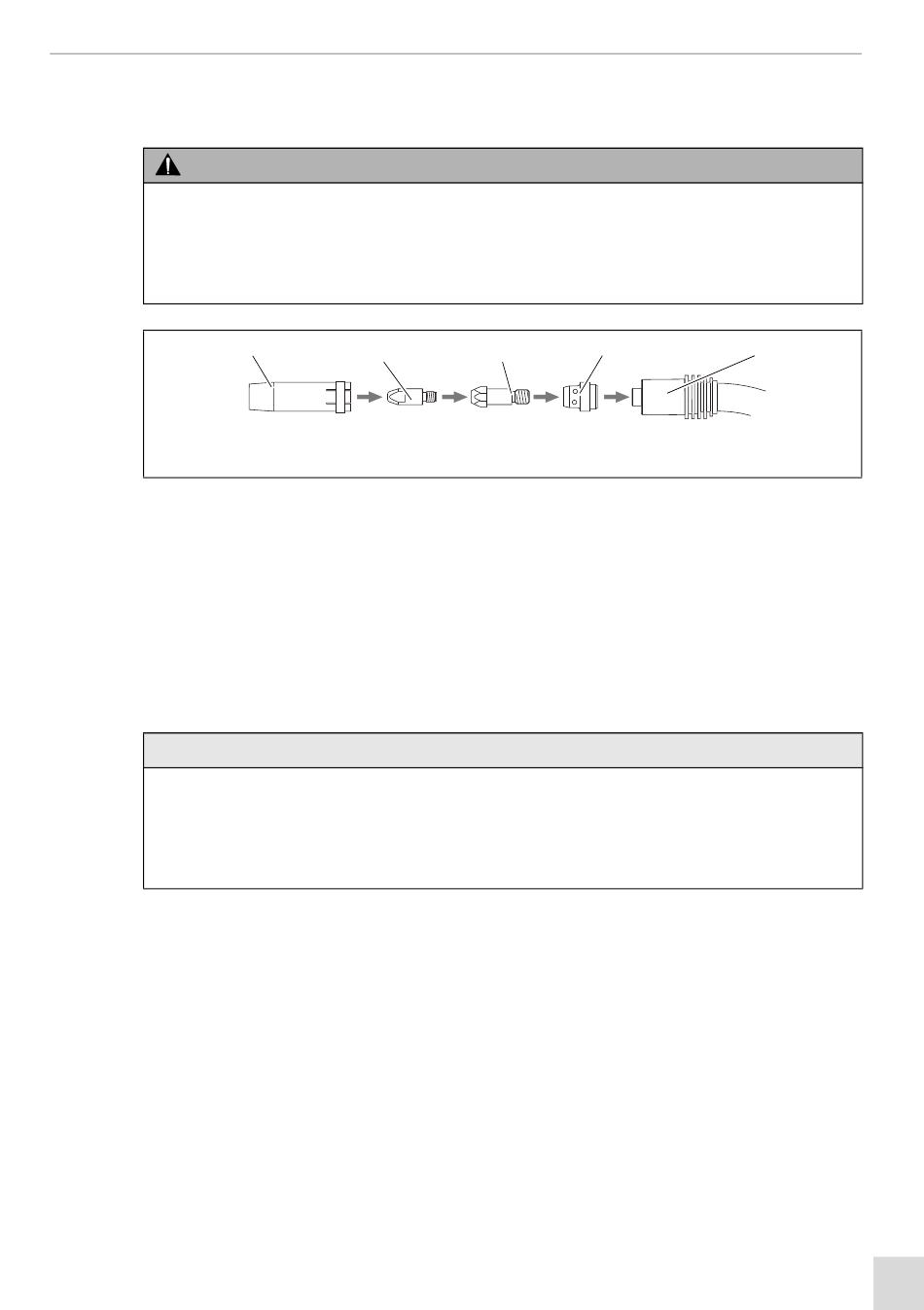

Fig. 1
1 Meter el difusor de gas (4) en el cuello de antorcha (5).
2 Atornillar el porta-puntas (3) en el cuello de antorcha (5) y la punta de contacto (2) en el
porta-puntas (3)
3 Deslizar la tobera de gas (1) hasta el topoe en el cuello de antorcha (5).
4.2 Montar la guía de hilos o guía de alambre
AVISO
• Introduzca únicamente guías de alambre estancas al gas con aislamiento de plástico
para crear barrera de gas de protección segura así como un contacto de corriente
definido.
• Las guías sin aislamiento provocan una pérdida del gas de protección.
BAL.0147 • 2018-11-09
1
2
3
4
Tipo 61GD/610D
3
Porta-puntas
Difusor de gas
4 Puesta en marcha
4
5
5
Cuello de antorcha
ES - 7
