Raccordement du flexible de gaz de protection
Pos. Symbole Description
1
2
•
Avant de raccorder le détendeur à la bouteille de gaz, ouvrir légèrement la vanne de cette dernière
afin d'évacuer toute éventuelle impureté.
•
Monter et visser le détendeur sur la valve de la bouteille.
•
Vérifier le bon état et l'étanchéité des tuyaux flexibles. Nettoyer le tuyau de gaz à l'air comprimé.
•
Visser le tuyau de gaz au détendeur de façon à ce que le raccord soit étanche au gaz.
•
Vissez le raccord de la conduite de gaz plasma sur le raccord G1/4", raccord de gaz plasma.
•
Vissez le raccord de la conduite de gaz protecteur sur le raccord G1/4", raccord de gaz protecteur.
099-007010-EW502
07.09.2016
0
Raccord G1/4", raccord gaz protecteur
Raccordement au détendeur
Raccord G1/4", raccord gaz plasma
Raccordement au détendeur
Structure et fonctionnement

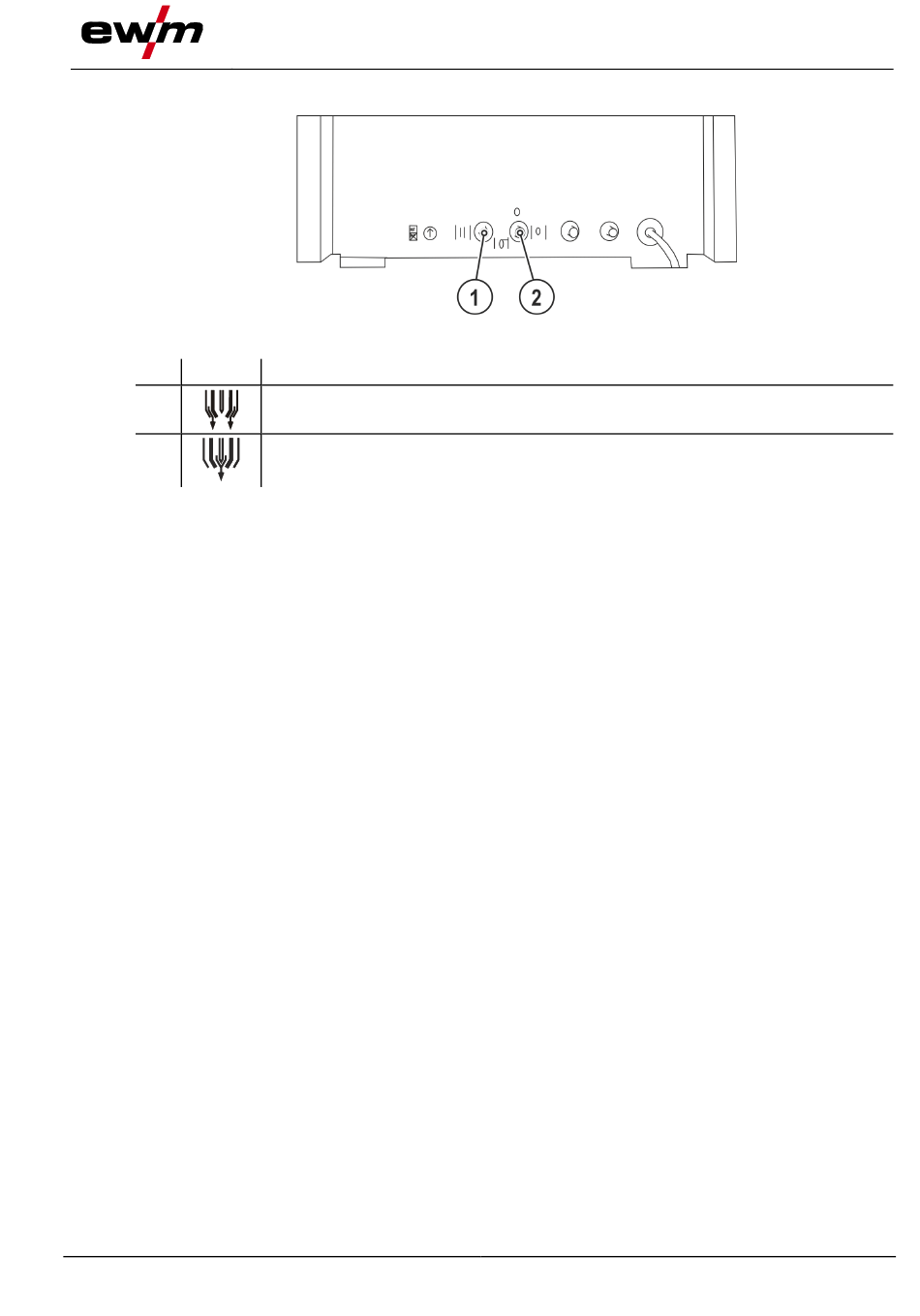

Illustration 4-8
