Description du matériel – Aperçu rapide
3
3.1
Face avant
3.1.1
microplasma 20, 50
Pos. Symbole Description
1
2
3
4
5
6
7
8
9
10
11
12
099-007010-EW502
07.09.2016
Description du matériel – Aperçu rapide
0
Poignée de transport
Ouverture de sortie air de refroidissement
Interrupteur principal, poste marche / arrêt
Raccord de gaz plasma (G1/4" droite)
Connexion à la torche de soudage ou au débilitre à colonne (GDE)
Prise de raccordement pour le courant de soudage, torche de soudage
Pieds du poste
Prise de raccordement à 5 broches, câble de commande des torches de soudage
Retour du réfrigérant depuis la torche de soudage
Prise de raccordement courant pilote
Potentiel des douilles de la torche à soudage plasma
Montée de réfrigérant vers la torche
Régulateur de débit pour gaz plasma
Réglage et affichage du débit de gaz
Régulateur de débit pour le gaz de protection
Réglage et affichage du débit de gaz

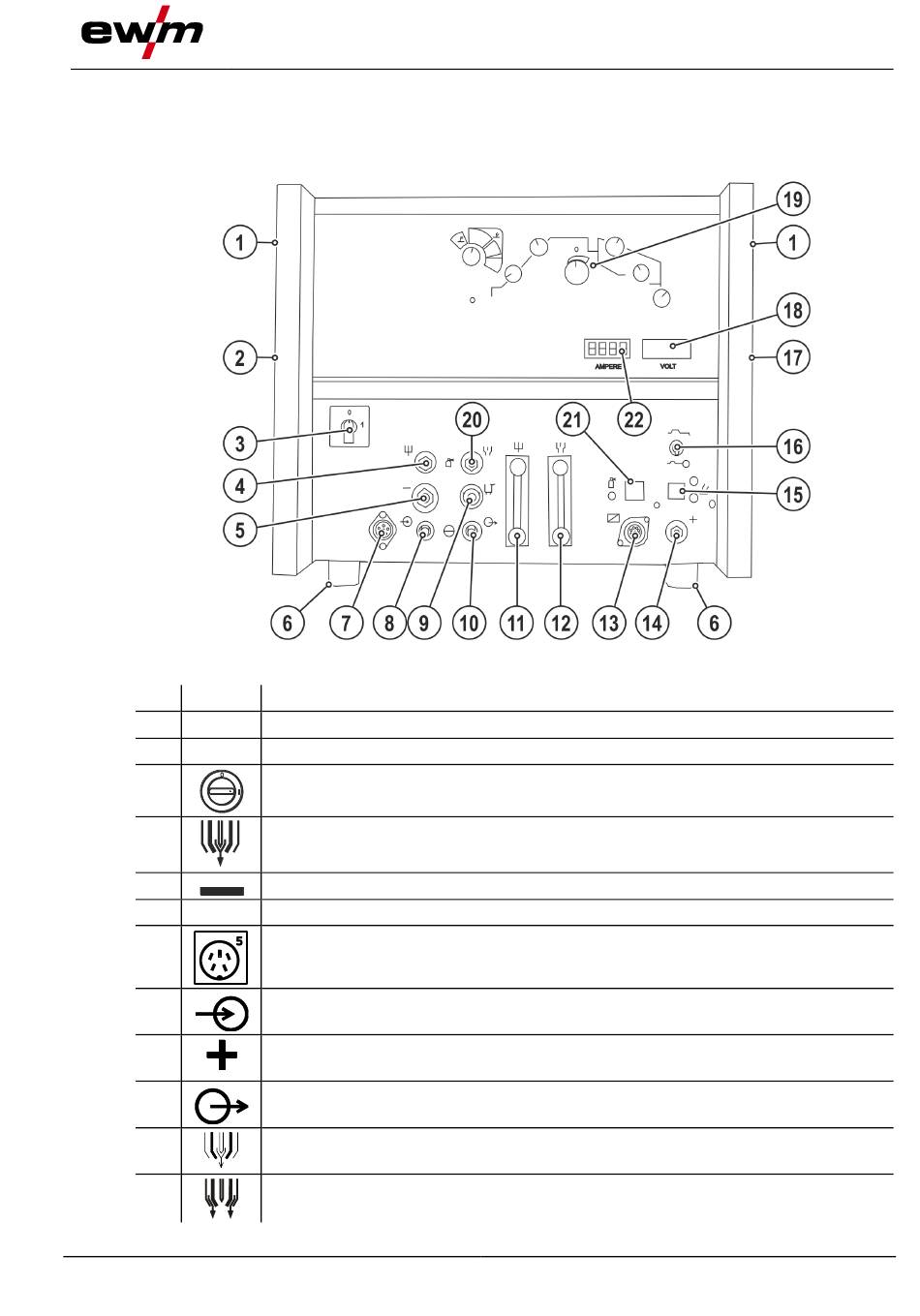

Illustration 3-1
Face avant
