5.1.5.1
Appareil de base Ex i/Ex n/Ex t

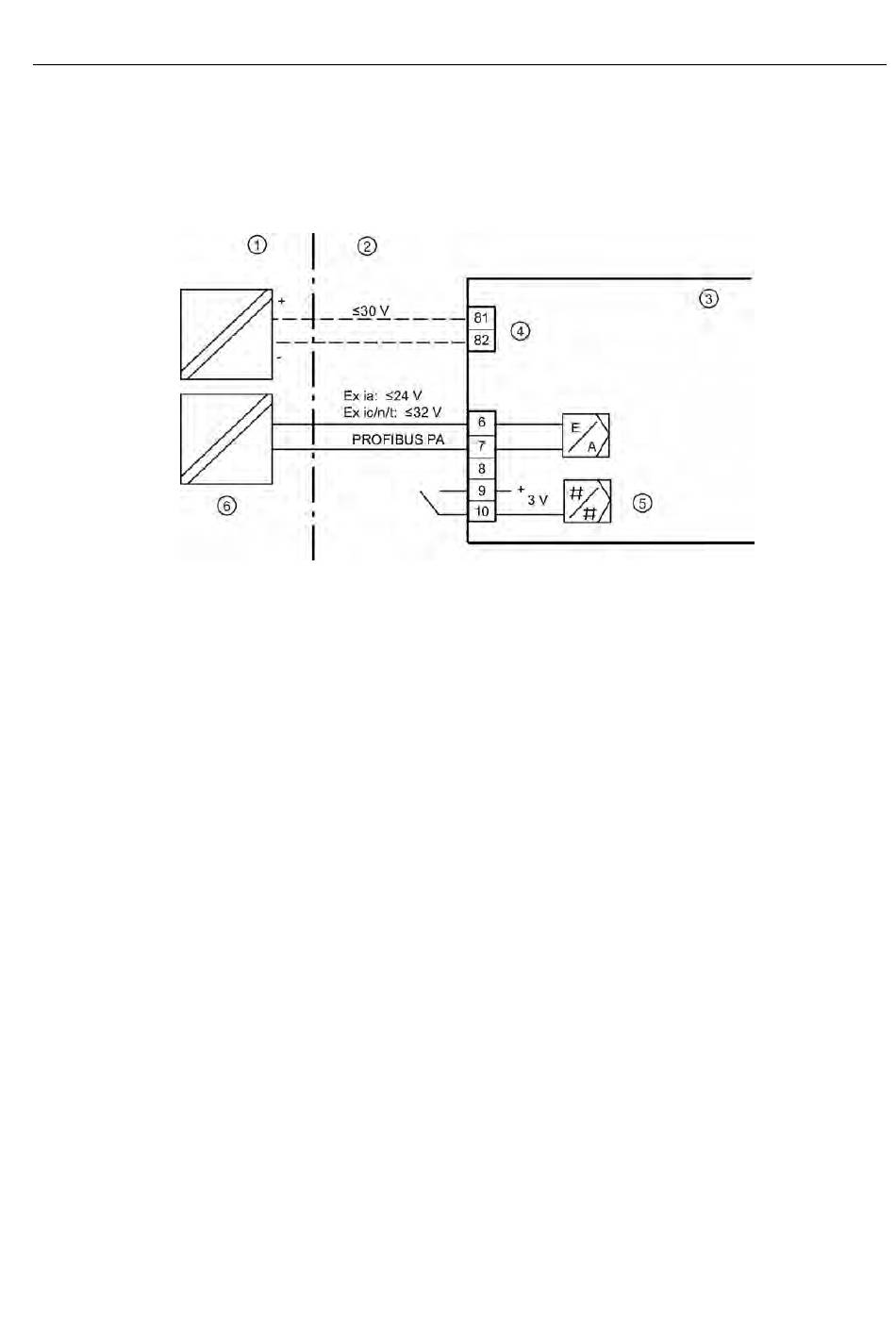

Schéma de raccordement pour référence 6DR55..-0E/D/F/G/K...
①
②
③
Figure 5-12
SIPART PS2 avec PROFIBUS PA
Instructions de service, 10/2013, A5E32851403-01
Zone à atmosphère non explosible
Zone à atmosphère explosible
Electronique de base
Version 2 fils avec PROFIBUS PA (Ex i/Ex n/Ex t)
④
Entrée : Coupure de sécurité
⑤
Entrée TOR 1
⑥
Source d'alimentation
Raccordement
5.1 Electrique
89
