Intégration/montage
4.7 Montage de modules optionnels
Fonction
Un module de filtrage CEM est indispensable si vous utilisez le positionneur avec un capteur
de position externe, comme un potentiomètre ou un capteur NCS. Le module de filtrage
CEM représente l'interface entre les capteurs de position externes et l'électronique de base
du positionneur. Le module protège le positionneur des influences électromagnétiques.
Caractéristiques d'équipement
● Protection CEM
● Raccordement à l'électronique de base
● Bornes de raccordement pour potentiomètre externe

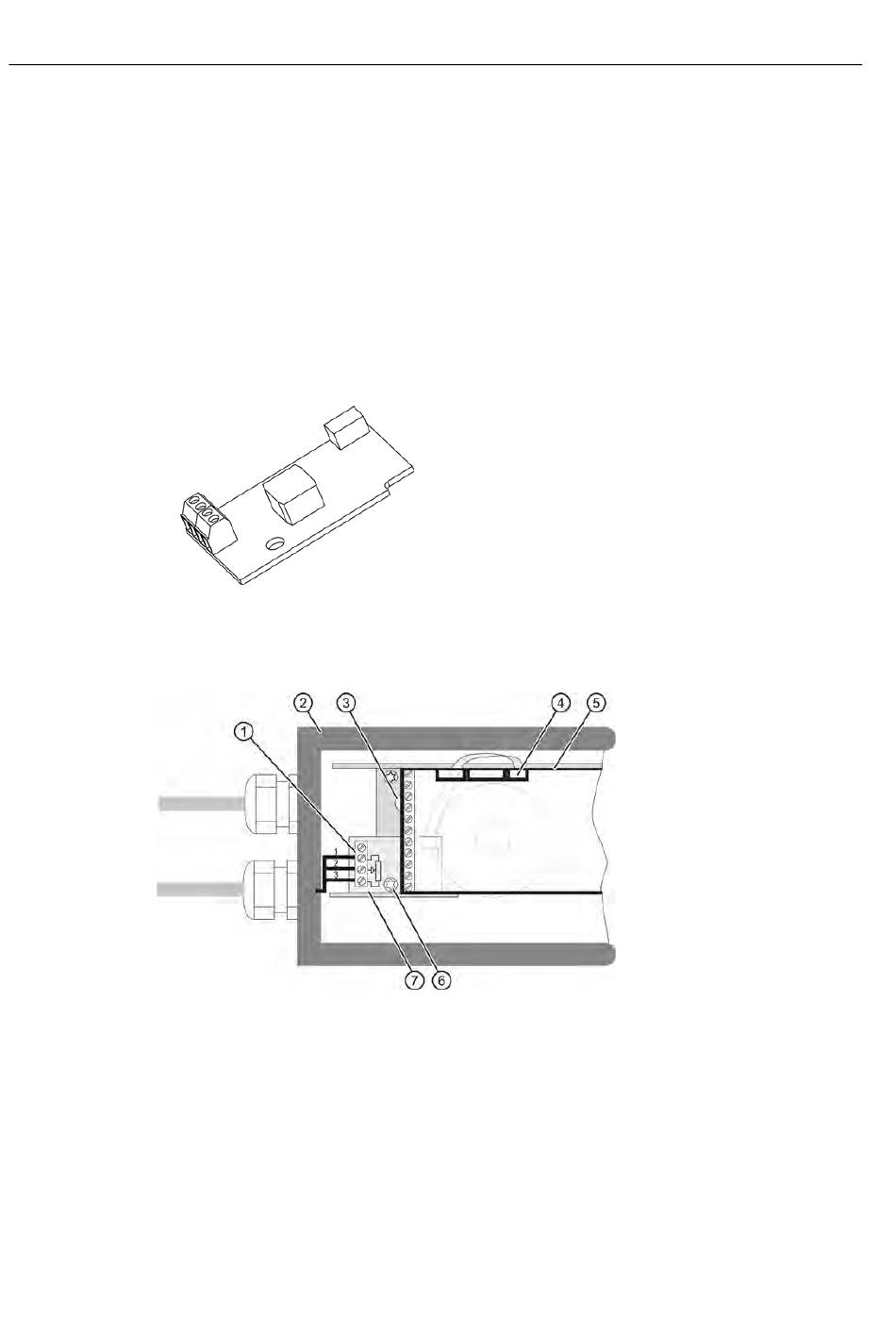

Figure 4-19
Procédure de montage du module de filtrage CEM
①
②
③
④
Figure 4-20
72
Module de filtrage CEM
Bornes du module de filtrage CEM
Positionneur
Roue jaune pour bloquer la détection de
déplacement
Fiche du câble ruban du potentiomètre intégré
ou fiche du câble ruban du module de filtrage
CEM
Montage du module de filtrage CEM
⑤
Electronique de base
⑥
Vis
⑦
Module de filtrage CEM C73451-A430-
D23
SIPART PS2 avec PROFIBUS PA
Instructions de service, 10/2013, A5E32851403-01
