Raccordement
5.1 Electrique
5.1.5.2
Modules optionnels Ex i/Ex n/Ex t
Module d'alarme Ex i/Ex n/Ex t
①
②
③
④

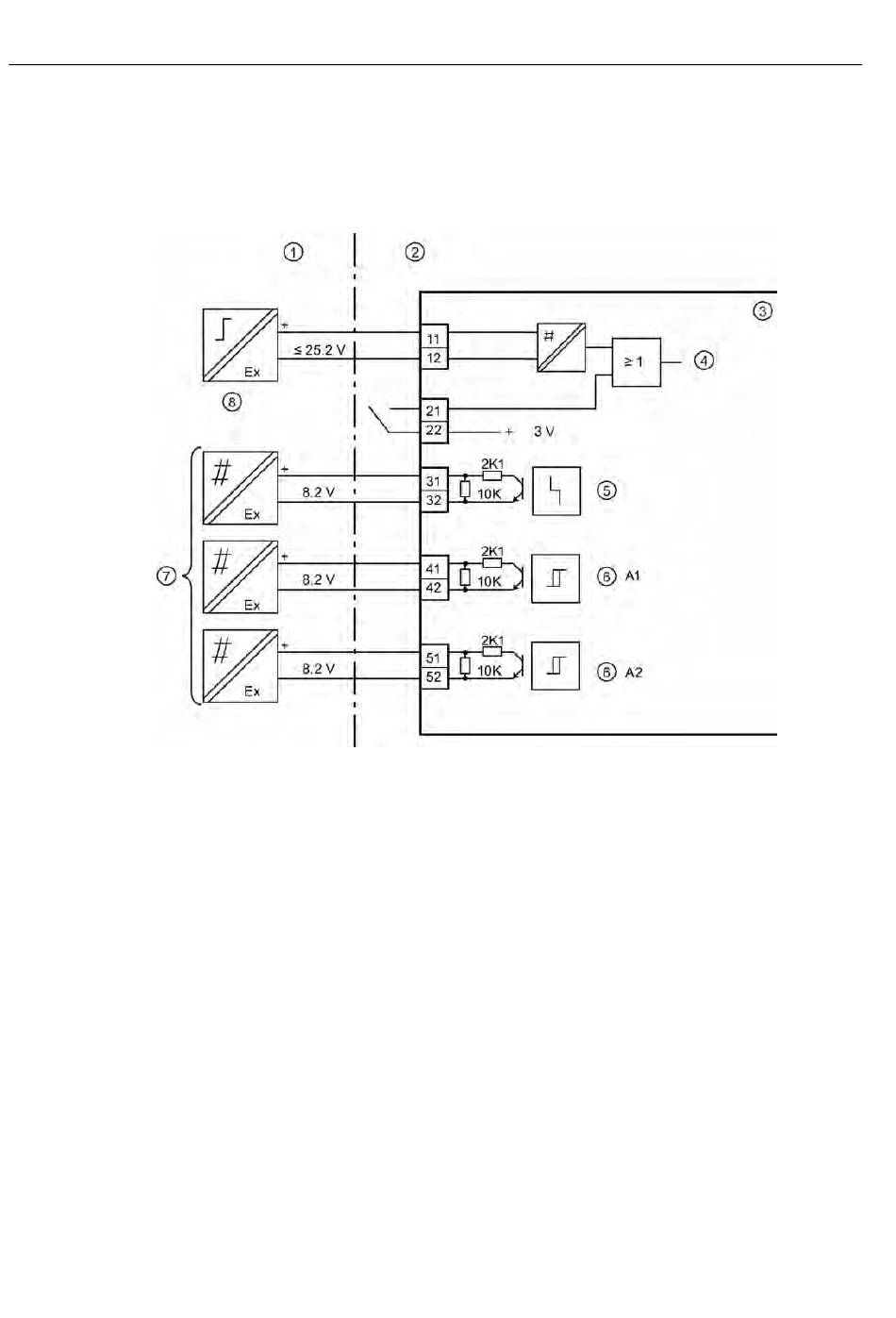

Figure 5-13
90
Zone à atmosphère non explosible
Zone à atmosphère explosible
Module d'alarme
Entrée TOR 2
Module d'alarme 6DR4004-6A et 6DR4004-7A (Ex i/Ex n/Ex t)
⑤
Messages de défaut
⑥
Valeur limite
⑦
Amplificateur de commutation
⑧
Sortie d'alarme
SIPART PS2 avec PROFIBUS PA
Instructions de service, 10/2013, A5E32851403-01
