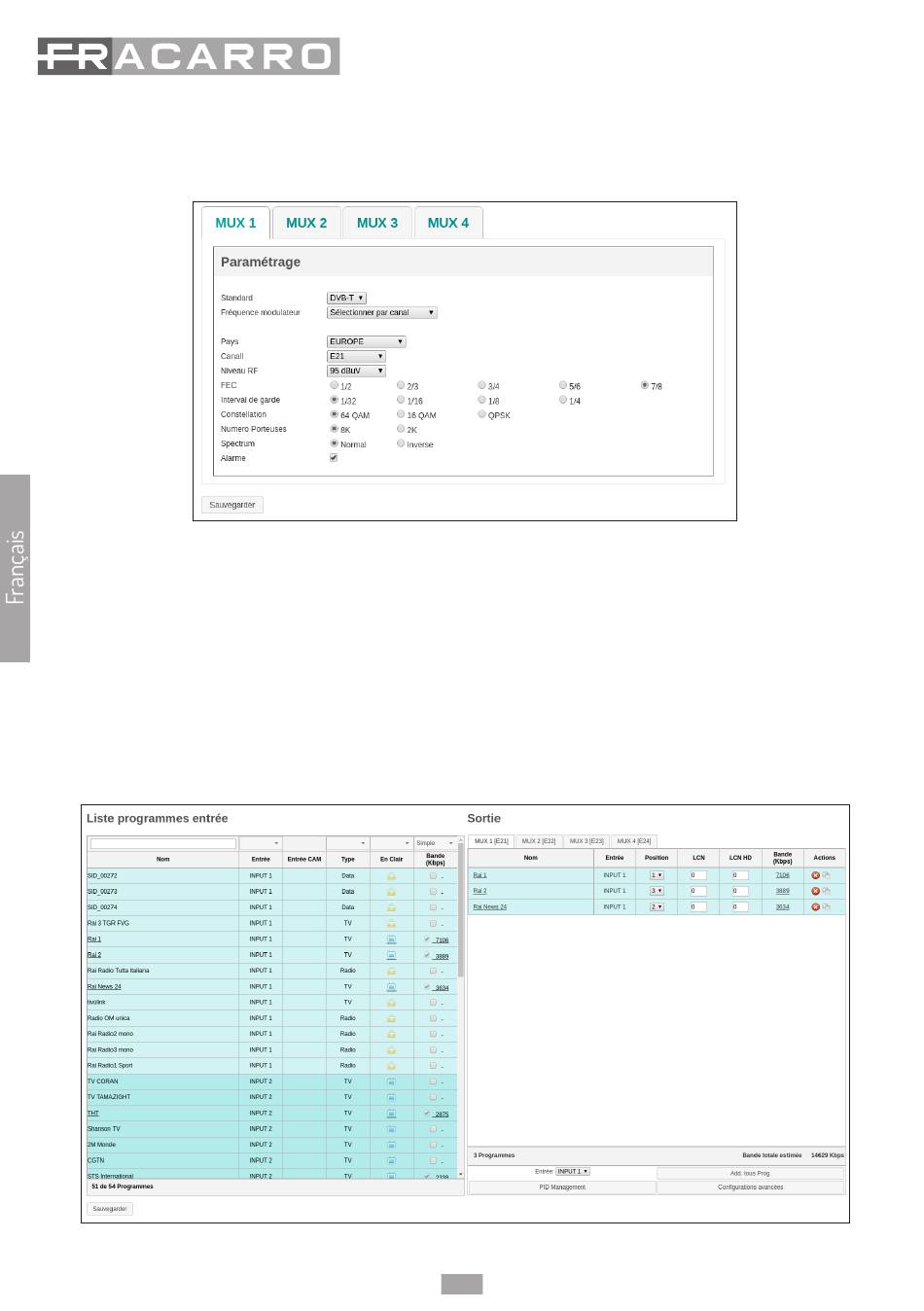

En cliquant sur le nom du MUX à programmer ou en cliquant sur le menu SORTIE MUX 1 / MUX 2 / MUX 3 / MUX 4, il est possible d'accéder à
la page de configuration des MUX de sortie modulés selon le standard DVB-T ou DVB-C ; les paramètres correspondants seront affichés comme
dans le tableau ci-dessous.
On précise avant tout le standard de modulation à utiliser (DVB-T ou DVB-C). La fréquence de sortie du MUX peut être spécifiée directement en
MHz, ou bien il est possible de spécifier le canal à utiliser, selon les canalisations standard prévues pour les différents pays.
Il est donc possible de programmer la puissance de sortie en dBuV, dans la fourchette prévue par la technique spécifique, ou éteindre le MUX
en programmant le niveau sur OFF. Suivent certains paramètres qui dépendent du standard de modulation utilisé. Pour DVB-T, il faut spécifier :
FEC (1/2 ,2/3, 3/4, 5/6, 7/8), intervalle de garde (1/4,1/8,1/16,1/32), constellation (QPSK, 16QAM et 64QAM), nombre de porteuses (8K, 2K), spectre
(normal ou inversé). Pour DVB-C, il faut spécifier : constellation (256QAM, 128QAM, 64QAM, 32QAM, 16QAM), symbol rate, spectre (normal ou
inversé). La case « Alarme surcharge » indique si une situation de surcharge de débit doit être notifiée à l'utilisateur par la LED située dans le bas.
NB pour que les modifications soient effectives, il est nécessaire de cliquer sur le bouton « Sauvegarder».
À l'aide du menu PROGRAMMES MUX 1 / MUX 2 / MUX 3 / MUX 4 il est possible d'accéder à la page de configuration des programmes de sortie.
Dans la partie à gauche s'affiche la liste des programmes reçus par les entrées, ceux décryptés par les CAM, plus ceux insérés dans le système à
5.2.4 CONFIGURATION MUX DE SORTIE
Fig. 8
5.2.5 CONFIGURATION DES PROGRAMMES
Fig. 9
