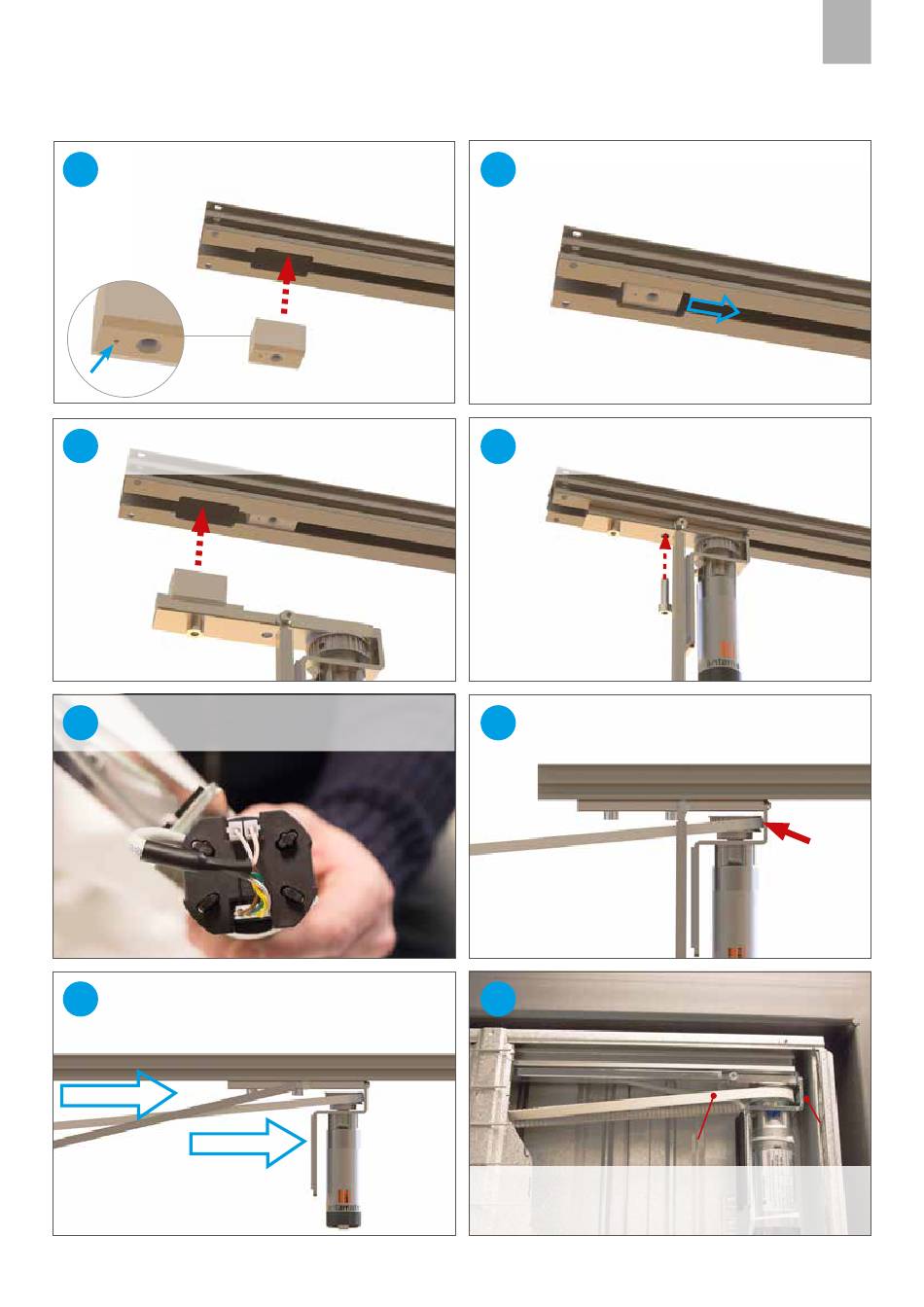

Den Block in das Profil der Laufschiene einfügen.
2
Hinweis: Das Zeichen kennzeichnet die Unterseite!
4
Die Motorgruppe einfügen.
Prüfen, ob die 2 Leiter zur Versorgung des Motors
6
mit der korrekten Polarität positioniert sind.
-0V
Die Motorgruppe bis zum Ende der Laufschiene
8
schieben und den Riemen dabei festhalten. Siehe
nächsten Punkt für die korrekte Position.
R1387 DCM2461/SCRIGNO - OPEN2.0
+24V
| pagina 70
Den hinteren Block einige Zentimeter weit in die
3
Laufschiene führen.
Nach Erreichen der Einraststelle die Schraube
5
des zuvor ausgebauten Blocks eindrehen und
festziehen.
7
Den Riemen um die Riemenscheibe legen.
9
Korrekte Position für die Montage:
1: Der Motor befindet sich am Ende der Laufschiene.
2: Der Riemen befindet sich AN DER AUSSENSEITE des
Motorkabels.
