INSTALLATIONSPHASEN
Der Motor ist am Kopfende der Laufschiene zu installieren, an welchem sich der Öffnungsanschlag der Tür
G
befindet. Vor Beginn der Installation des Bausatzes die Tür, die Laufwagen und den Anschlag entfernen (sofern
vorhanden).
Motor
ELEKTRISCHE VORBEREITUNGSARBEITEN
H
Achtung: Die elektrischen Vorbereitungsarbeiten
dürfen nur von spezialisierten Fachkräften
ausgeführt werden

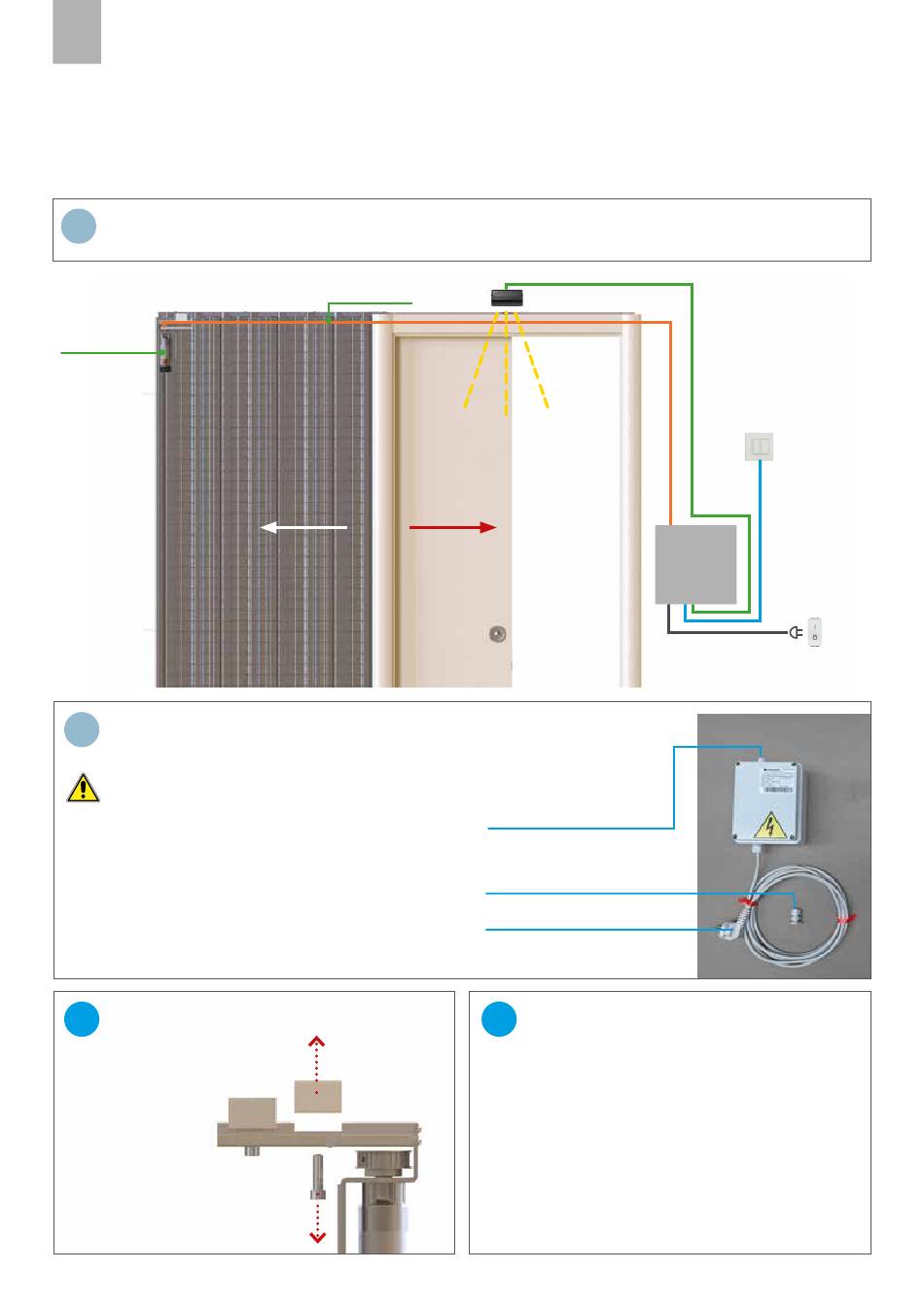

Den Abzweigkasten an eine frei zugängliche Stelle in
der Nähe des Schließanschlags der Tür positionieren
und dabei prüfen, ob die Länge des Motorkabels
ausreichend ist. Das Kabel darf weder verlängert noch
mit Verbindungen versehen werden.
Hinweis: Die Position des Kabelaustritts könnte von der in
der Abbildung gezeigten Position abweichen.
1
2
Den hinteren Block ausbauen.
Motorkabel
ÖFFNEN SCHLIESSEN
Radar-Melder (optional)
EINGANG MOTORKABEL
PG VERBINDER für KABEL
DER TASTEN (nicht geliefert)
230-V-VERSORGUNGSKABEL
1a
Version DOORTECH:
Beide Blöcke ausbauen und durch diejenigen der
Version Doortech ersetzen.
Den vorderen Block wieder einbauen.
R1387
Open
2.0
Tasten
(optional)
Elektronik
230V
Zweipoliger
Schalter
