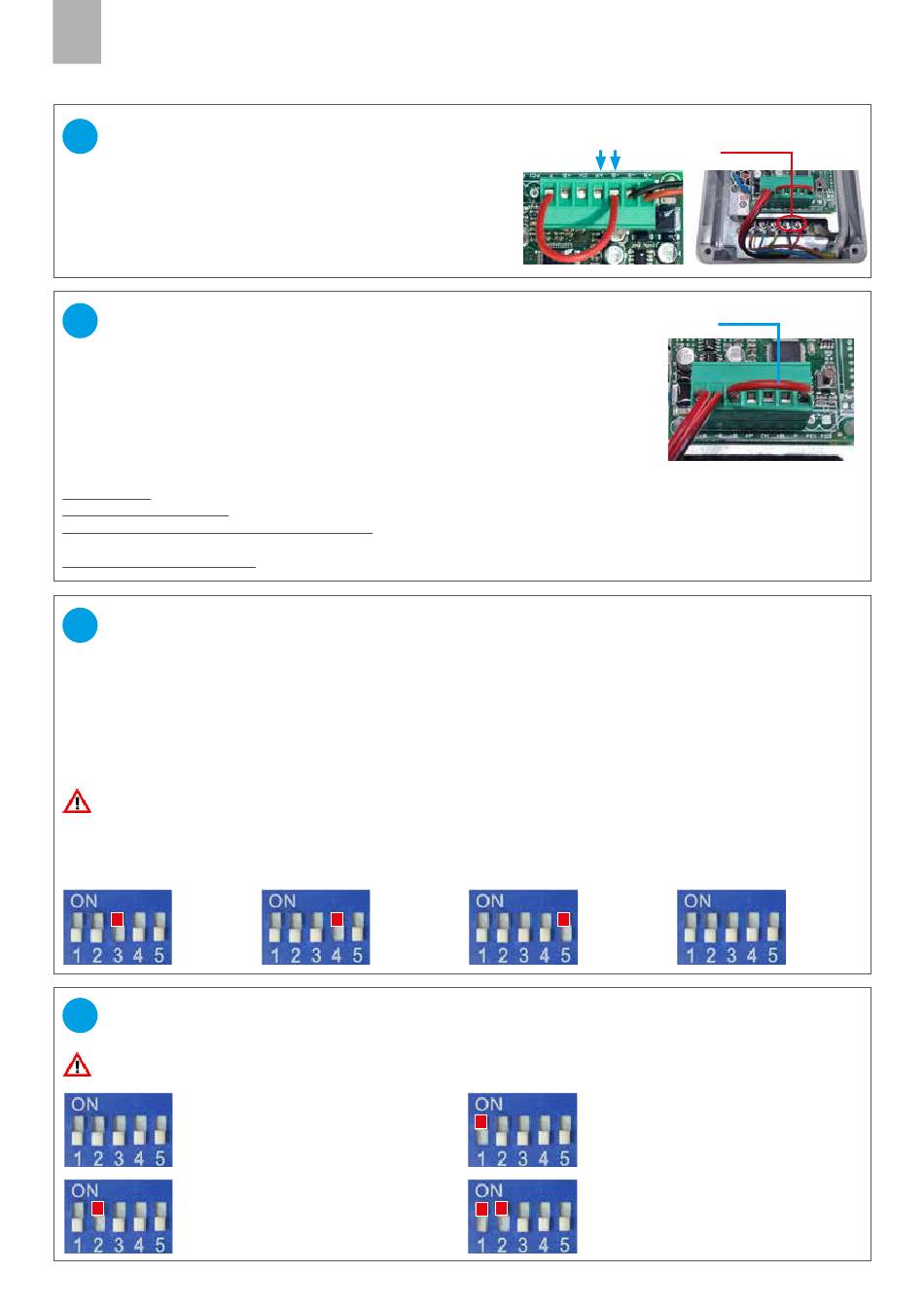

CONNEXION

29
Connecter un ou plusieurs radars ou détecteurs de présence
(NO) aux entrées -B et AP du connecteur-tour. La sortie 24V de
l'alimentation peut être utilisée si les caractéristiques du radar sont
compatibles.
Attention: prévoir un interrupteur pour couper l'alimentation du
radar et permettre ensuite la réinitialisation d'éventuelles erreurs.
INTERRUPTEUR DE
30
et ENTREE POUR
Enlever le pontet du connecteur-tour entre -B et F.
Connecter un interrupteur ON-OFF (N.C.) à l'entrée de la photocellule, entre -B et F,
servant à désactiver le mouvement de la porte et la refermeture temporisée.
LOGIQUE DE FONCTIONNEMENT DE LA PHOTOCELLULE DE SÉCURITÉ
(pontet sur le connecteur J3)connecter la photocellule (N.C.) aux entrées -B et F.
Porte fermée: si je donne une commande d'ouverture, la porte s'ouvre même si la photocellule est engagée.
Porte en train de s'ouvrir: même si j'engage la photocellule, la porte continue de s'ouvrir.
Porte ouverte (avec refermeture automatique): j'engage la photocellule, la porte reste bloquée en ouverture, jusqu'à
ce que je désengage la photocellule.
Porte en train de se refermer, j'engage la photocellule, la porte fait une inversion du sens de marche et se réouvre.
SELECTION des
31
La carte électronique qui commande le mouvement du moteur doit être correctement calibrée pour permettre le
fonctionnement sécurisé du système.
Le logiciel gère en particulier les rampes d'accélération et de freinage ainsi que la distance à laquelle la porte doit
commencer de freiner pour s'approcher des butées d'une manière douce.
Les 4 PREREGLAGES de paramètres disponibles se réfèrent aux différents poids de la porte actionnée.
ATTENZION! Si la porte s'arrête ou invertit le sens de marche en cours d'ouverture ou de fermeture, essayer le préréglage
successif.
Eteindre la carte, régler les dip-switchs et attendre 5 secondes.
Rallumer la carte.
DIP SWITCH 3= ON
Préréglage 1:
portes d'environ 20 kg
REGLAGE de la
32
Eteindre la carte, régler les dip-switchs et attendre 5 secondes.
Rallumer la carte.
DIP SWITCH 1 e 2= OFF:
Refermeture automatique désactivée
(voir également le point 30,
interrupteur de bloque-porte)
DIP SWITCH 1=OFF, 2=ON:
La porte se ferme automatiquement
après 5" d'inutilisation
RADAR
(en option)
BLOQUE- PORTE
PHOTOCELLULES
PREREGLAGES/POIDS DE LA PORTE
DIP SWITCH 4= ON
Préréglage 2: portes
d'environ 40 kg
REFERMETURE AUTOMATIQUE
contact radar
(NF)
DIP SWITCH 5= ON
Préréglage 3:
portes d'environ 60 kg
DIP SWITCH 1=ON, 2=OFF
La porte se ferme automatiquement
après 2" d'inutilisation
DIP SWITCH 1=ON, 2=ON:
La porte se ferme automatiquement
après 10" d'inutilisation
R1387
Open
2.0
sortie 24V
Pontet
DIP SWITCH 3-4-5= OFF
Préréglage 4:
portes jusqu'à 80 kg
