Scrigno OPEN 2.0 Antamatic Manuel D'utilisation page 14

Open
2.0

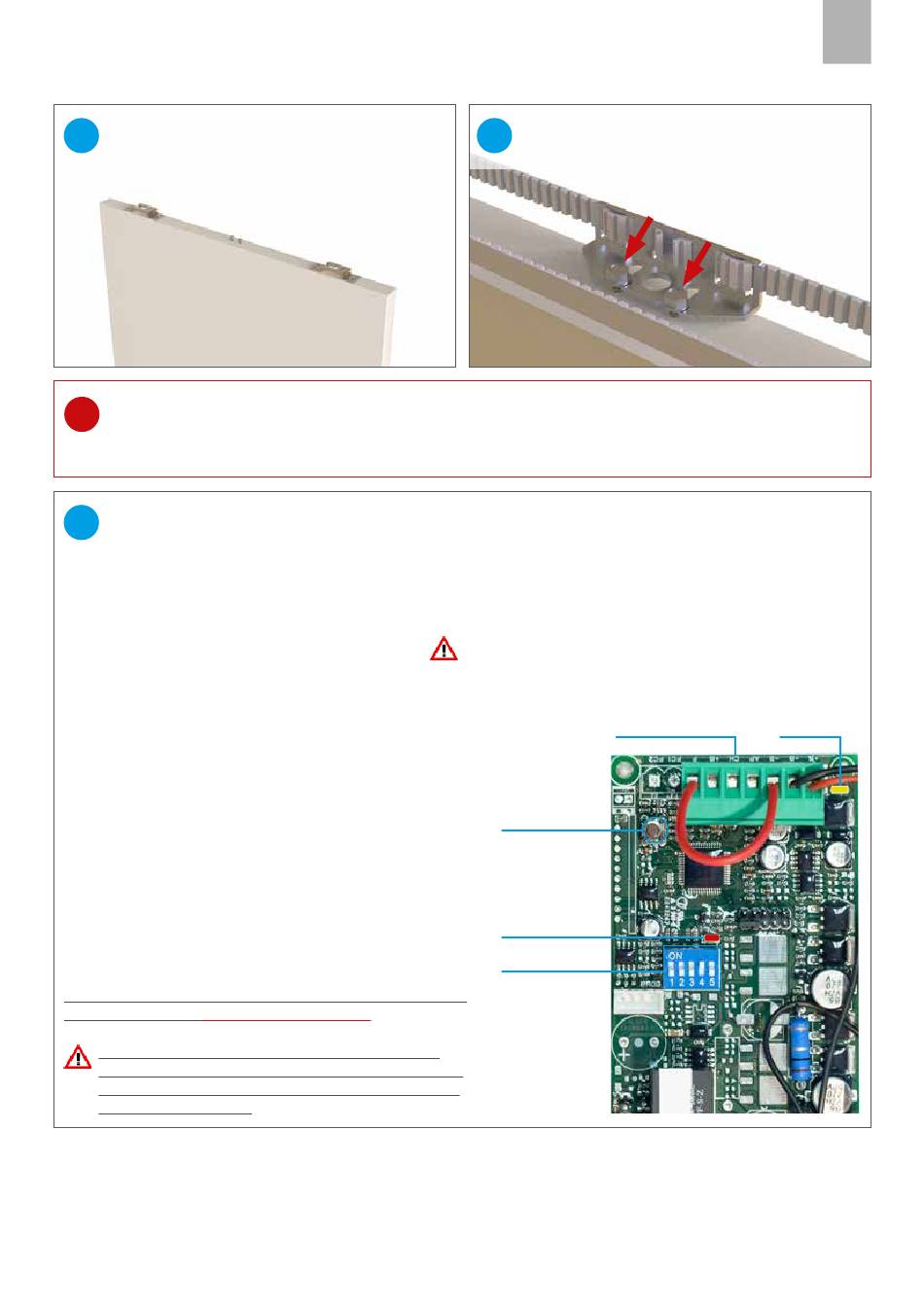

Fissare le staffe dei carrelli, attenendosi alle
33
indicazioni del manuale di installazione della porta
e del controtelaio Scrigno.
VERIFICARE:
!
1. Il corretto allineamento della cinghia, che deve muoversi su un piano perfettamente orizzontale.
2. L'assenza di attriti o ostacoli durante il movimento della porta, per tutta la sua corsa.
Il kit OPEN 2.0 Antamatic è ora pronto per essere messo in funzione.
PROGRAMMAZIONE DEI
35
PREPARAZIONE PER L' AUTOAPPRENDIMENTO DELLA CORSA
• Togliere il connettore-torretta dalla scheda.
• Verificare che la porta non abbia attriti, e posizionarla circa a metà della sua corsa.
•
Inserire il connettore-torretta.
• Connettere la spina dell'alimentatore alla rete 220V.
Il led verde sulla scheda si accende.
PROCEDURA DI AUTOAPPRENDIMENTO
1. Premere il pulsante P1 finché il led rosso inizia a
lampeggiare, rilasciare il tasto.
Dopo 2 secondi dall'inizio del lampeggio, la porta si muove
verso la direzione di completa apertura.
Se la porta si dovesse muovere in direzione della chiusura:
non è stata seguito correttamente lo schema del punto 23 (la
giunzione della cinghia è dalla parte sbagliata!).
2. Dopo 2 secondi dall'arrivo in apertura, la porta si muove
verso la posizione di completa chiusura.
3. Il led rosso lampeggia per 2 secondi e la procedura di
acquisizione del percorso è conclusa.
Se il led rosso continua a lampeggiare, la procedura non è
andata a buon fine. (Vedi pagina successiva)
Al termine della procedura di autoapprendimento,
togliere l'alimentazione di rete, chiudere con cautela il
coperchio della scatola di derivazione, riconnettere la
spina di alimentazione.
R1387 DCM2461/SCRIGNO - OPEN2.0 | pagina 14
Collegare la porta ai carrelli, ed inserire la staffa di
34
giunzione nelle due viti montate precedentemente,
serrandole a fondo.
FINE-CORSA
Attenzione: parti in tensione.
PULSANTE P1
Led rosso
Dip-switch
Connettore-torretta Led Verde
IT
