FASES DE INSTALACIÓN
El motor debe instalarse en la cabeza del riel a la altura del tope de apertura de la puerta.
G
Quitar la puerta, los carros y el tope (si los hay), antes de comenzar la instalación del kit.
Motor
PREDISPOSICIONES ELÉCTRICAS
H
Atención: las operaciones de predisposición
eléctrica deberá llevarlas a cabo exclusivamente
personal especializado.

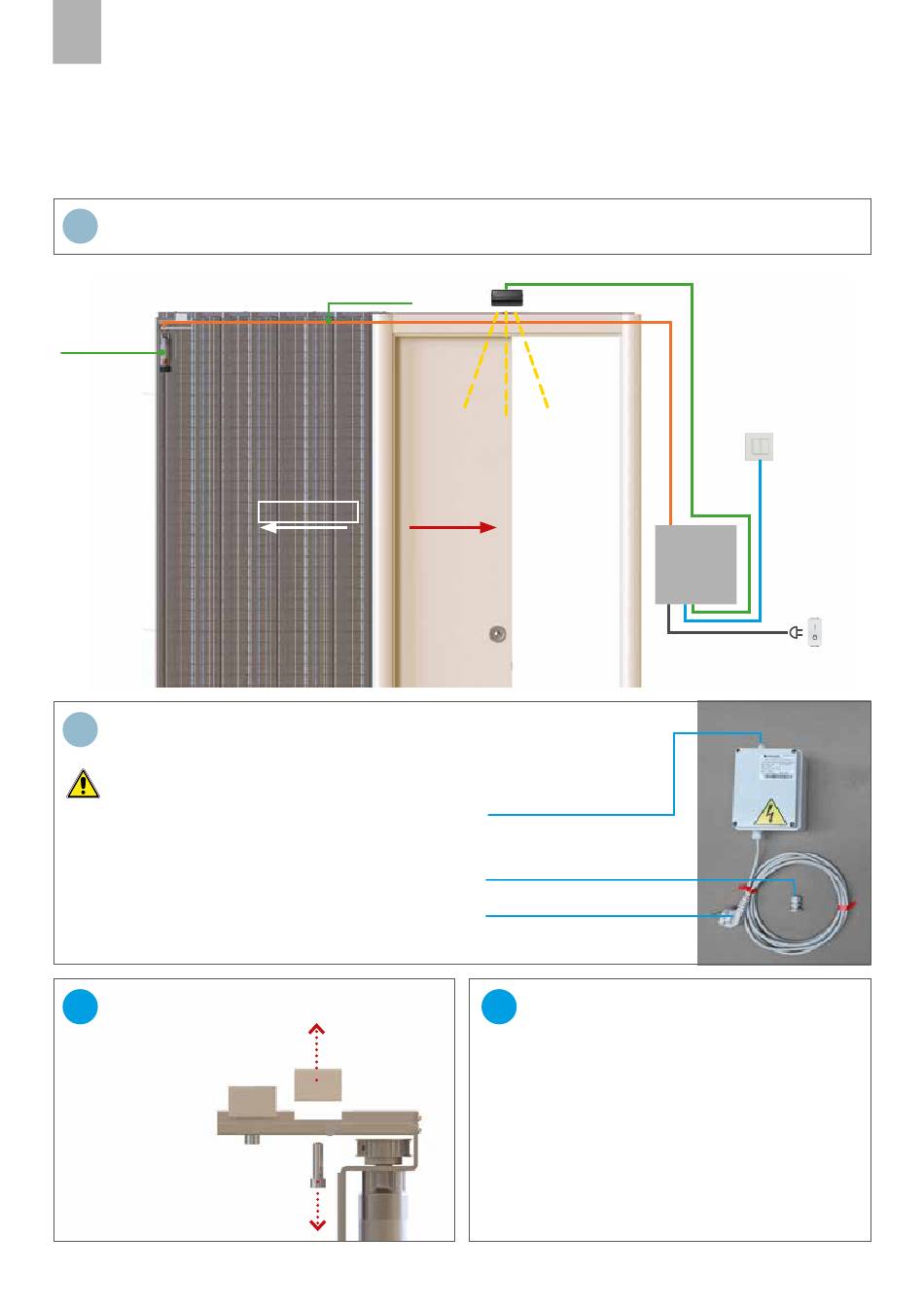

Colocar la caja de derivación en una posición accesible,
en la zona del tope de cierre de la puerta, comprobando
que la longitud del cable del motor sea suficiente.
El cable no debe ser alargado ni empalmado.
Nota: la posición de salida de los cables podría ser distinta
de la que se indica junto a estas líneas.
1 2
Desmontar el bloque trasero.
Cable motor
APERTURA CIERRE
Detector radar (opcional)
Electrónica
ENTRADA CABLE
MOTOR
CONECTOR PG para CABLE
BOTONES (no suministrado)
CABLE ALIMENTACIÓN 230 V
1a
Versión DOORTECH:
Desmontar los dos bloques y reemplazarlos
por los de la versión Doortech.
Volver a montar el bloque delantero.
R1387
Open
2.0
Botones
(opcional)
230V
Interruptor
bipolar
