4. Włóż sworzeń blokujący w koniec drążka zawieszenia i podnieś kulę. Upewnij się, że
sworzeń blokujący jest wyrównany z rowkami wewnątrz kuli i dokręć śrubę ustalającą.
Rada: Aby ułatwić wprowadzenie przewodów do listwy, owiń przewody taśmą izolacyjną.
Pomoże to utrzymać je razem podczas wkładania do paska.
5. Poluzuj śruby mocujące i podkładkę z górnej części obudowy silnika. Usuń szpilki paska
(jeśli jeszcze tego nie zrobiłeś). Włóż rozetę przez drążek.
6. Przeciągnij kable przez drążek i wyciągnij nadmiar przewodów z górnej części drążka,
aby je dokręcić.
7. Umieść pręt w obudowie silnika i włóż wyjęte wcześniej kołki. Dokręć śruby ustalające i
podkładki.
8. Opuść osłonę w stronę obudowy silnika.
W YŁ ĄCZ WE N T YL ATOR
• Po zamontowaniu drążka do silnika wentylatora włóż sprzęgło
kulowe do wspornika montażowego zamontowanego na suficie.

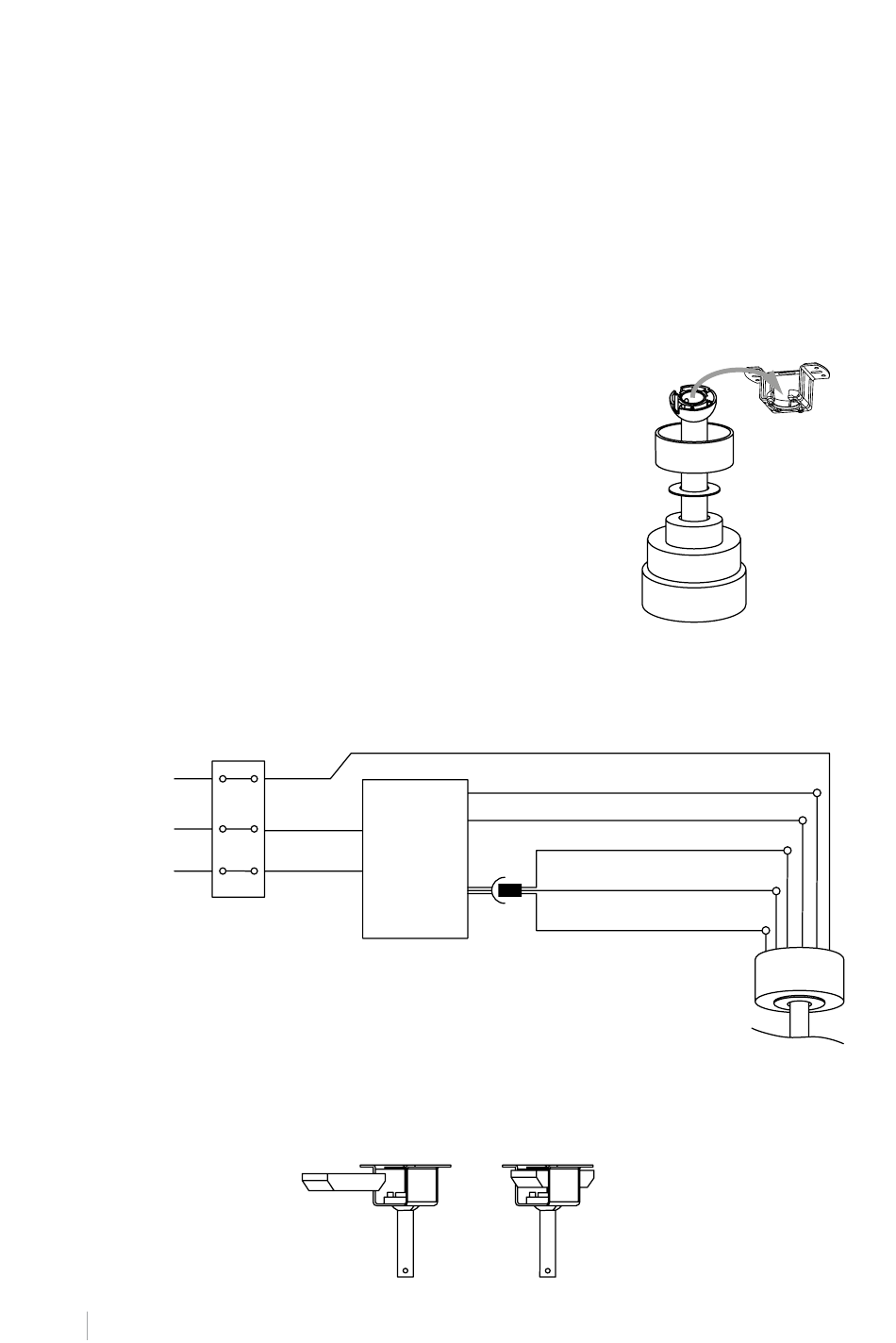

P O Ł ĄCZ E N I E OK AB LOWANIA
Wykonaj połączenie pomiędzy przewodami odbiornika a przewodami silnika wentylatora,
kierując się kolorami. Upewnij się, że połączenie jest szczelne.
Uziemienie
L
N
* Tylko dla modeli z oświetleniem.
P O Ł ĄCZ E NI E Z DA L N EG O ST E ROWA NI A
Włóż pilota zdalnego sterowania do uchwytu montażowego, jak pokazano na rysunku.
P OL SK I
82
Wejście L
(czarne)
Odbiornik
pilot zdalnego
sterowania
Ingang N
(wit)
Uziemienie (zielony/żółty)
Neutralny N (biały)*
Light L (niebieski)*
Silnik prądu stałego L (szary)
Silnik prądu stałego L (róża)
Silnik prądu stałego L (czerwony)
