4. Insira o pino de travamento na extremidade da haste de suspensão e levante a bola.
Certifique-se de que o pino de travamento esteja alinhado com as ranhuras dentro da
esfera e fixe o parafuso de fixação.
Conselho: Para facilitar a inserção dos fios na barra, coloque um pouco de fita isolante ao
redor dos fios. Isso ajudará você a mantê-los juntos ao inseri-los na barra.
5. Afrouxe os parafusos de montagem e a arruela da parte superior da carcaça do motor.
Remova os pinos da barra (se ainda não o fez). Insira a roseta através da barra.
6. Passe os cabos pela barra e puxe o excesso de cabos da parte superior da barra para
apertá-los.
7. Coloque a barra dentro da carcaça do motor e insira os pinos removidos anteriormente.
Aperte os parafusos de fixação e as arruelas.
8. Abaixe a capota em direção à carcaça do motor.
DE SLIGU E O VE NTI L AD O R
• Una vez montada la barra al motor del ventilador, introduzca
el acoplamiento de la bola al soporte d Depois que a barra
estiver montada no motor do ventilador, insira o acoplamento
esférico no suporte de montagem instalado no teto. e montaje
instalado en el techo.

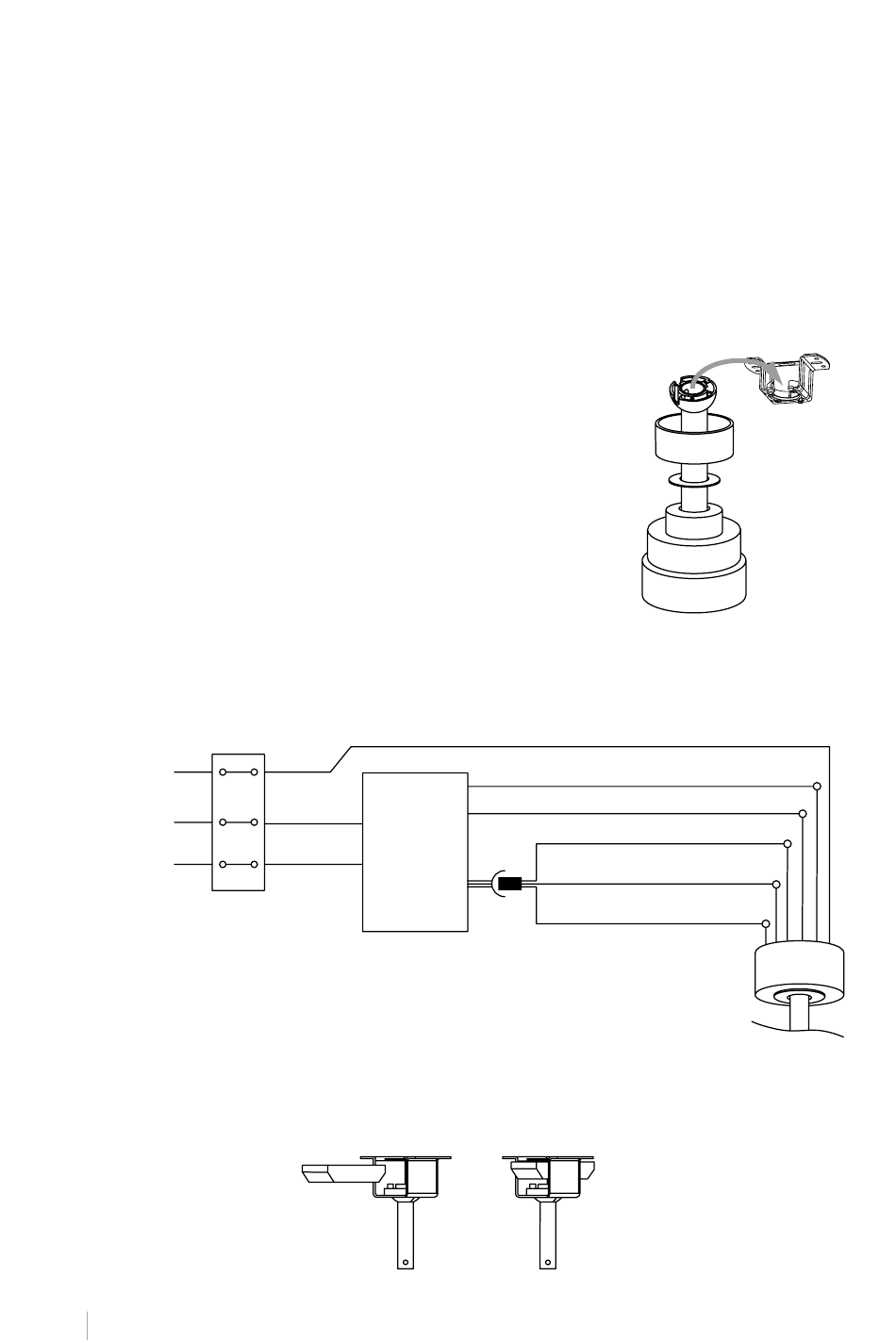

C O NE X ÃO DE FI AÇÃO
Faça a conexão entre os fios do receptor e os fios do motor do ventilador seguindo as indica-
ções coloridas. Certifique-se de que a conexão esteja firme.
Ligação à terra
L
N
* Apenas nos modelos COM LUZ.
CON E X ÃO D E C ON T ROL E RE M O TO
Insira o controlador do controlo remoto no suporte de montagem, conforme ilustrado na ima-
gem.
P ORTU GU Ê S
32
Entrada L
(preto)
Recetor
controlo
remoto
Entrada N
(branco)
Ligação à terra (verde / amarelo)
Neutro N (branco)*
Luz L (azul)*
Motor DC L (cinza)
Motor DC L (rosa)
Motor DC L (vermelho)
