4. Steek de borgpen in het uiteinde van de ophangstang en til de kogel op. Zorg ervoor dat
de borgpen op één lijn ligt met de groeven in de kogel en draai de stelschroef vast.
Advies: Om het gemakkelijker te maken de draden in de stang te steken, plaatst u wat
isolatietape rond de draden. Dit zal je helpen ze bij elkaar te houden terwijl je ze in de
staaf steekt.
5. Maak de montageschroeven en sluitring los van de bovenkant van het motorhuis.
Verwijder de stuurpennen (als u dat nog niet heeft gedaan). Steek de rozet door de staaf.
6. Leid de kabels door de stang en trek de overtollige kabels vanaf de bovenkant van de
stang om ze strak te trekken.
7. Plaats de staaf in het motorhuis en steek de pinnen erin die u eerder hebt verwijderd.
Draai de stelschroeven en ringen vast.
8. Laat de kap zakken in de richting van het motorhuis.
SC H AK E L D E V E NTI L ATO R UI T
• Zodra de staaf op de ventilatormotor is gemonteerd, steekt u de
kogelkoppeling in de montagebeugel die in het plafond is geïn-
stalleerd.
B E D R AD I N G A ANSLUI T I NG

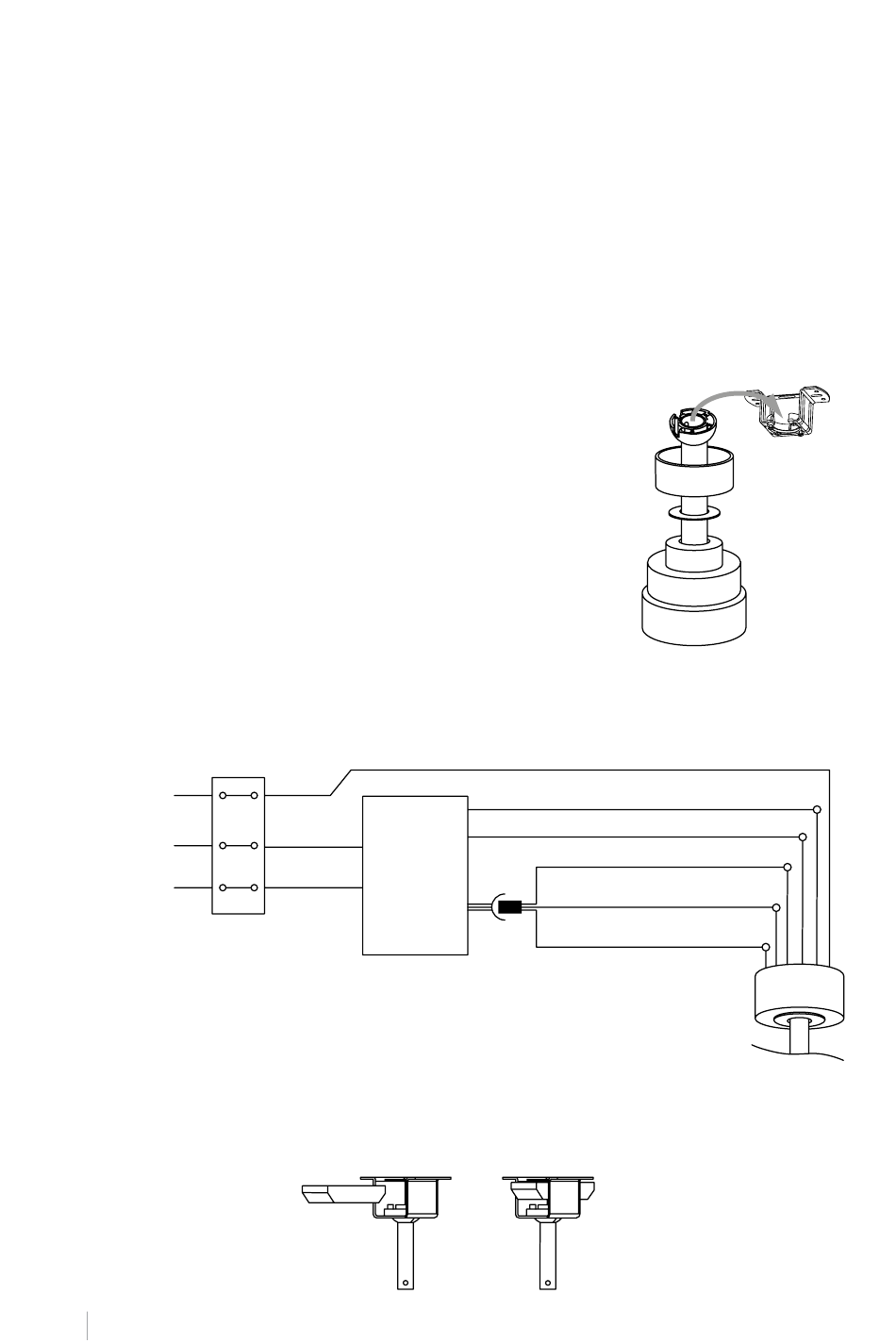

Maak de verbinding tussen de draden van de ontvanger en de draden van de ventilatormotor
volgens de kleuraanduidingen. Zorg ervoor dat de verbinding goed vastzit.
Aarding
L
N
* Alleen voor modellen met licht.
A ANSLUI T I NG VOOR AFSTA NDSB E D I E N IN G
Plaats de afstandsbediening in de montagebeugel zoals aangegeven in de afbeelding.
N E DE RL AN DS
72
L-ingang
(zwart)
Ontvanger
afstandsbediening
Ingang N
(wit)
Aarding (groen / geel)
Neutraal N (wit)*
Licht L (blauw)*
DC-motor L (grijs)
DC-motor L (roze)
DC-motor L (rood)
