Create Wind Stylance Manuel D'instructions page 62

3. Nehmen Sie die Kugel aus der Kleiderstange und stecken Sie sie in die längere
Kleiderstange (die Oberseite der Stange hat ein Loch für die Stellschraube; verwenden
Sie diese, um die Stange zu befestigen).
4. Stecken Sie den Sicherungsstift in das Ende der Aufhängestange und heben Sie die
Kugel an. Stellen Sie sicher, dass der Sicherungsstift mit den Rillen im Inneren der Kugel
ausgerichtet ist, und befestigen Sie die Stellschraube.
Beratung: Um das Einführen der Drähte in die Schiene zu erleichtern, kleben Sie etwas
Isolierband um die Drähte. Dies hilft Ihnen, sie beim Einsetzen in die Leiste zusammenzuhalten.
5. Lösen Sie die Befestigungsschrauben und die Unterlegscheibe von der Oberseite des
Motorgehäuses. Entfernen Sie die Stangenstifte (falls Sie dies noch nicht getan haben).
Stecken Sie die Rosette durch die Stange.
6. Führen Sie die Kabel durch die Stange und ziehen Sie die überschüssigen Kabel von der
Oberseite der Stange ab, um sie festzuziehen.
7. Platzieren Sie die Stange im Motorgehäuse und setzen Sie die zuvor entfernten Stifte
ein. Ziehen Sie die Stellschrauben und Unterlegscheiben fest.
8. Senken Sie die Haube in Richtung Motorgehäuse ab.
SC H ALTE N SI E D E N VE NT I L ATO R AUS
• Sobald die Stange am Lüftermotor montiert ist,
setzen Sie die Kugelkupplung in die an der Decke
installierte Montagehalterung ein.

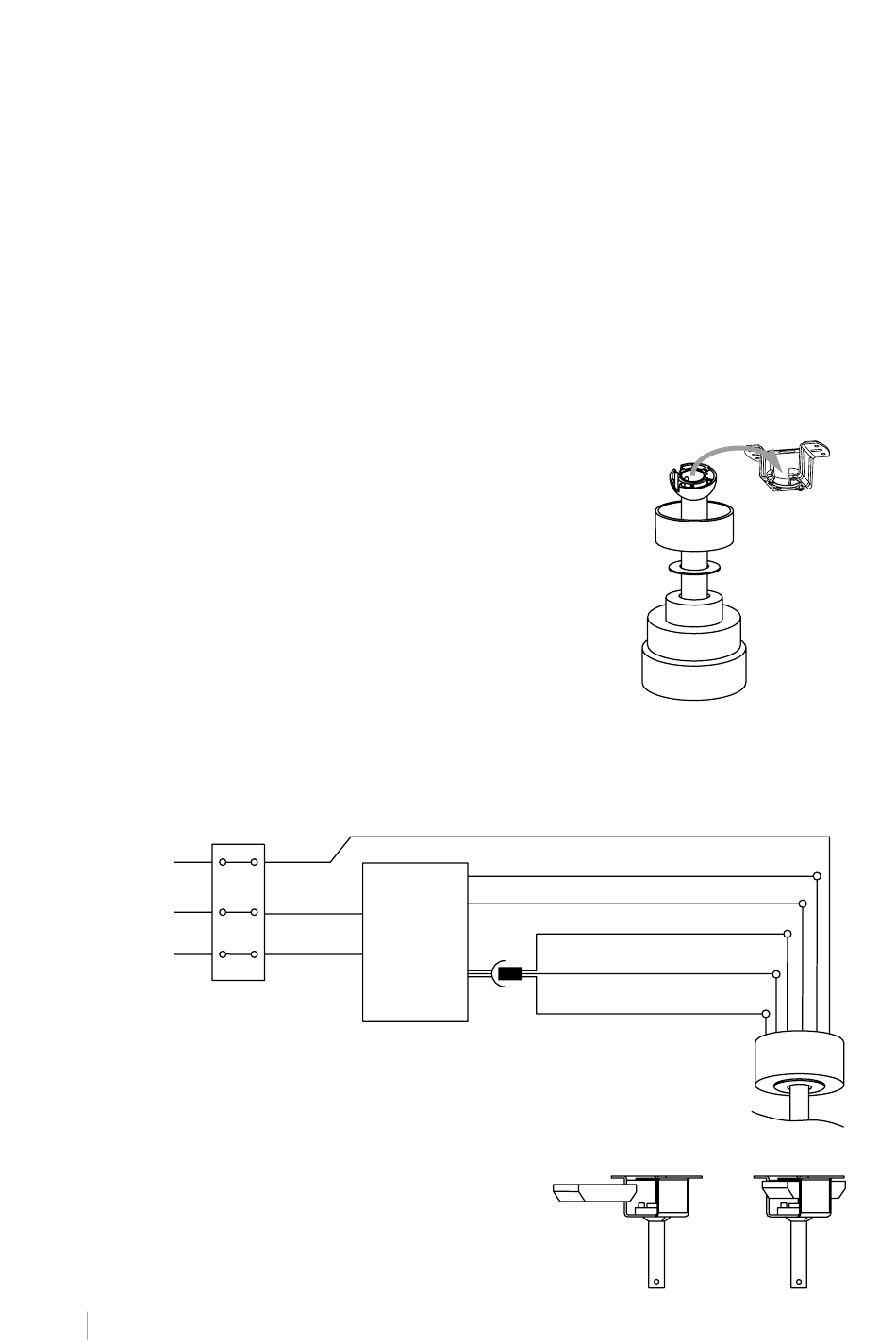

K A B E LVE R B IN DU NG
Stellen Sie die Verbindung zwischen den Empfängerkabeln und den Lüftermotorkabeln ge-
mäß den Farbmarkierungen her. Stellen Sie sicher, dass die Verbindung fest ist.
Erdung
L
N
* Nur Modelle MIT LICHT.
FE RN B E D I E NUNGSA NSC H LU S S
Setzen Sie die Fernbedienung wie in der Abbildung
gezeigt in die Halterung ein.
D EUT SCH
62
L-Eingang
(schwarz)
Empfänger
Fernsteuerung
Eingang N
(weiß)
Erdung(grün / gelb)
Neutral N (weiß)*
Licht L (blau)*
Gleichstrommotor L (grau)
Gleichstrommotor L (rosa)
Gleichstrommotor L (rot)
