ShieldScan
Description du produit
2.3.1

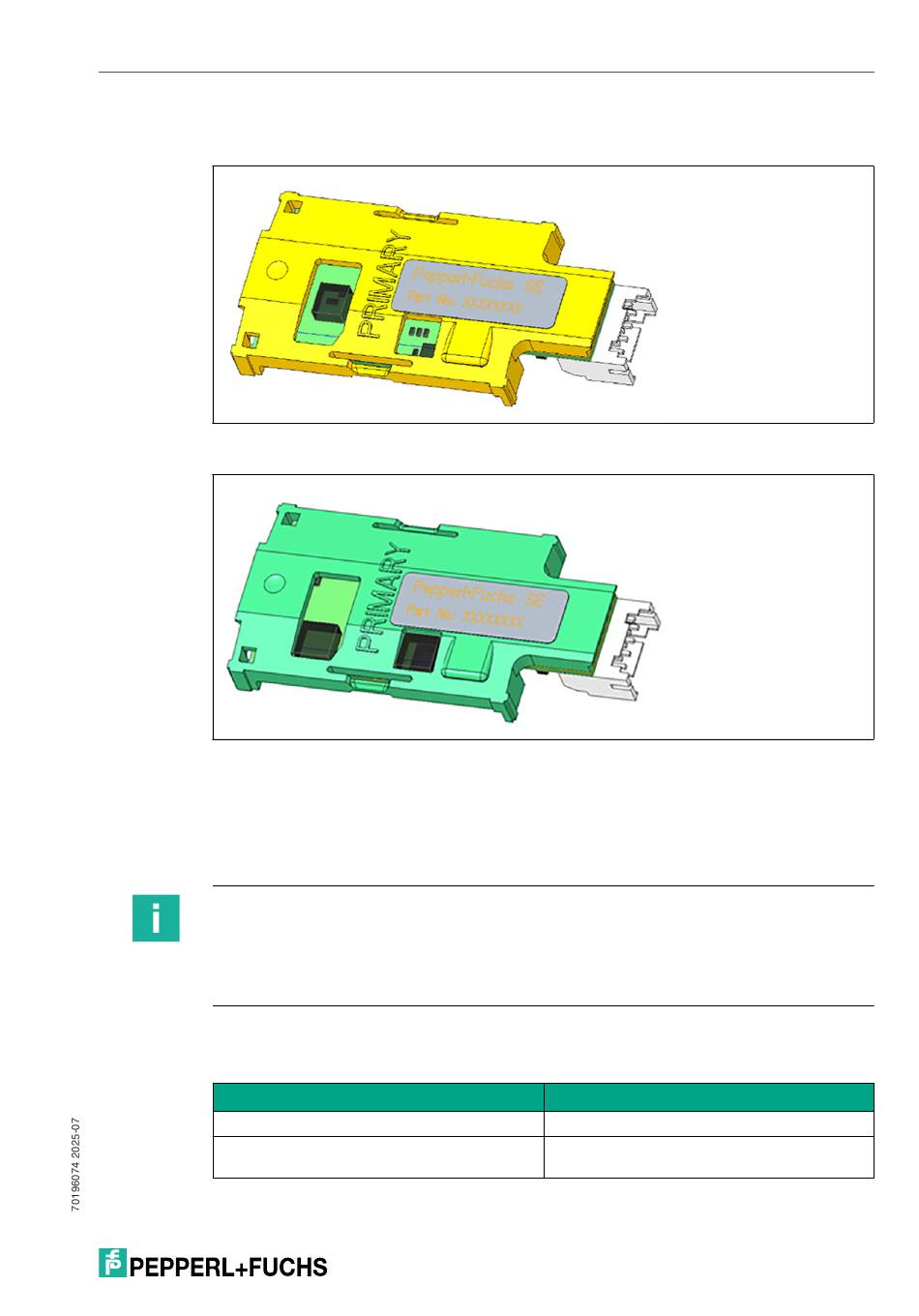

Module d'E/S

NPN / PNP (jaune)
Figure 2.6
Relais statique (vert)
Figure 2.7
Les deux versions du module d'E/S peuvent être installées sur un module de détection selon
les besoins. Le module de détection avec le module d'E/S est le détecteur principal.
Chaque module de détection peut devenir le détecteur principal via un module d'E/S.
Si les deux détecteurs sont des détecteurs principaux, leur apprentissage doit être effectué
séparément sans câbles de connexion CC/COC à la charnière de porte.
Remarque
Remplacement du module d'E/S
Assurez-vous que le module d'E/S est désactivé.
Installez le module d'E/S et le cache sur l'appareil en vous assurant qu'ils sont engagés et
affleurants. Après le remplacement du module d'E/S, effectuez un apprentissage.
2.3.2

Bouton d'apprentissage

Bouton d'apprentissage
Actionnement
1 pression
2 pressions
Fonction
Activation de l'affichage
Démarrage du processus d'apprentissage,
voir le chapitre 4.1
9
