Pepperl+Fuchs ShieldScan Instructions Originales page 18

ShieldScan
Installation

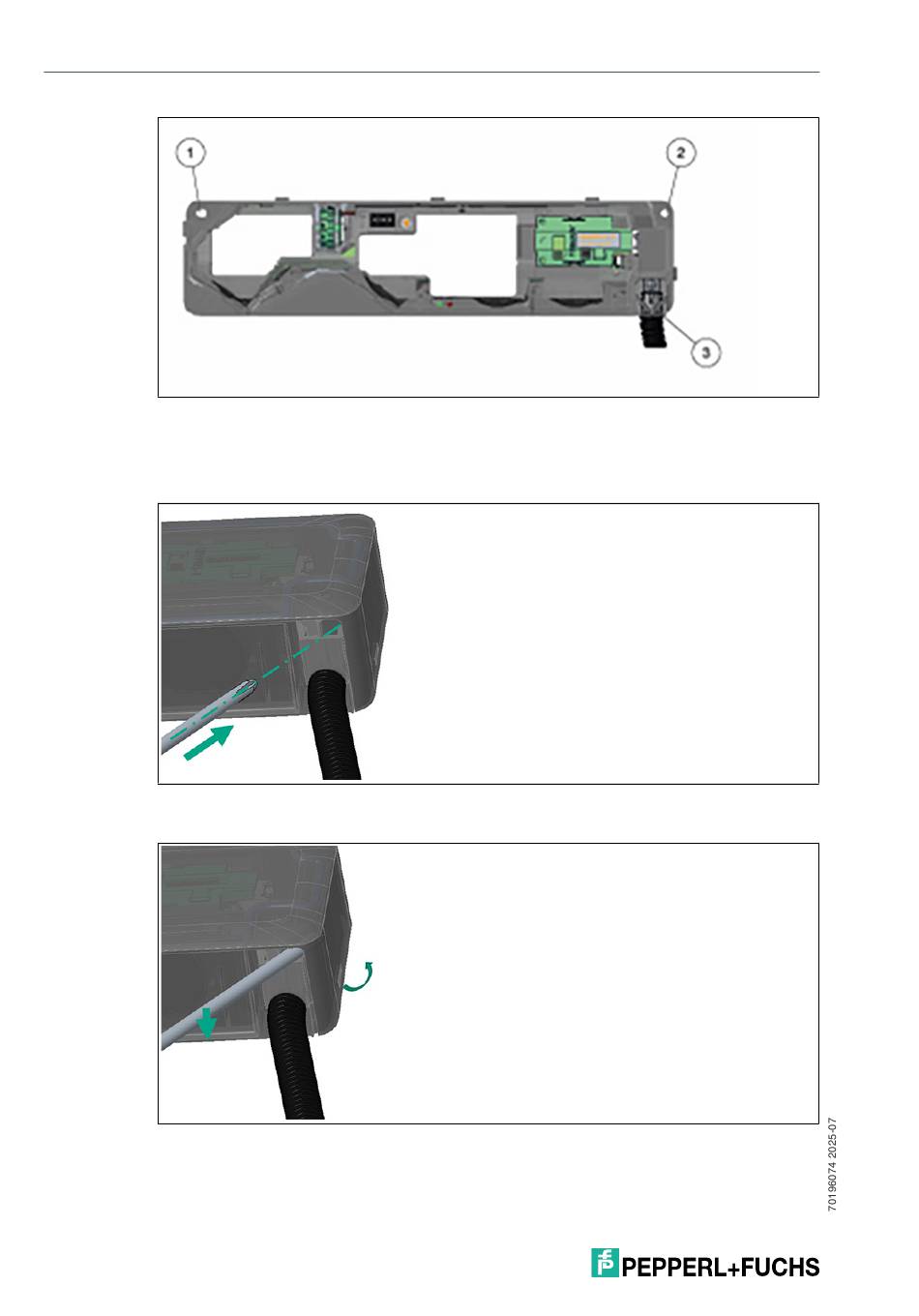

Figure 3.6
5.
Acheminez le câble CC/COC par le centre (L = 500 mm) et laissez le câble pendre.
6.
Retirez le couvercle en insérant un tournevis dans l'ouverture et en appuyant contre la paroi
latérale intérieure du couvercle.
Figure 3.7
7.
Une fois le taquet arrière latéral libéré, ouvrez le couvercle en faisant levier.
Figure 3.8
8.
Si vous utilisez un module d'E/S NPN/PNP, réglez le commutateur DIP 2 comme souhaité.
9.
Installez de préférence le module d'E/S sur le détecteur côté commande. .
