ShieldScan
Description du produit
Effectuez une analyse des risques pour vérifier si la fonction de protection des doigts sur le
bord de la charnière répond aux exigences de l'application. Une protection mécanique supplé-
mentaire peut être nécessaire si des personnes particulièrement vulnérables doivent être
protégées, par exemple des enfants.
Remarque
Le ShieldScan est un équipement de protection électrosensible qui protège le bord de la
charnière (zone de la charnière) en détectant les doigts et les poignets (typ. min. Ø 35 mm) au
niveau des portes battantes électriques avant tout pincement des doigts.
La zone de détection du bord de la charnière dépend du réglage du détecteur et de la position
de montage.
Zone supérieure protégée = bord inférieur du détecteur - 0,35 m
Zone inférieure non protégée : jusqu'à 0,34 m à une hauteur de montage de 2,1 m, augmente
avec la hauteur de montage (max. 0,65 m à une hauteur de montage de 3,5 m)
Une analyse des risques doit être effectuée pour vérifier si la zone de protection des doigts au
niveau du bord de charnière nécessite une protection mécanique supplémentaire en cas de
forte probabilité de détection des doigts (par exemple dans une école maternelle).

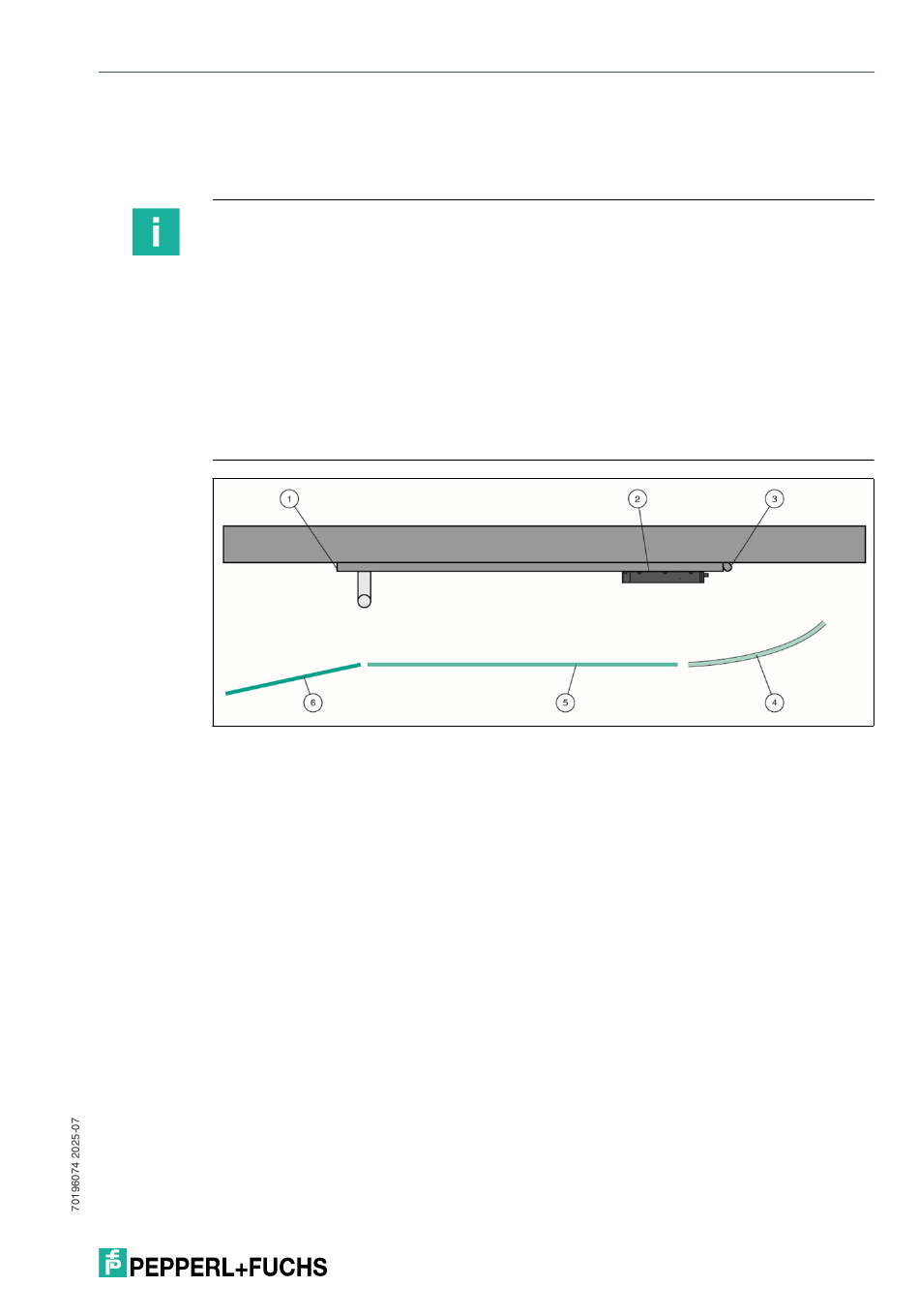

Figure 2.3
1 Bord d'attaque
2 Détecteur
3 Bord de charnière
4 Faisceau de bord de charnière
5 Faisceau de lame de porte
6 Faisceau de bord d'attaque
