ShieldScan
Mise en service
4.5 Mode de suppression des interférences
Pour éviter les interférences mutuelles avec plusieurs portes doubles, chaque système de
détecteur doit se voir attribuer un mode 1, 2 ou 3 (fréquence) différent. Le même mode doit
être attribué aux détecteurs principaux sur les battants de porte droite et gauche. Le réglage du
mode ne peut être effectué que sur le détecteur principal et s'applique ensuite aux deux côtés.
Vous pouvez sélectionner l'un des 3 modes possibles à l'aide du bouton d'apprentissage. Si
vous appuyez sur ce bouton pendant > 10 secondes, le mode actuellement défini s'affiche en
premier.

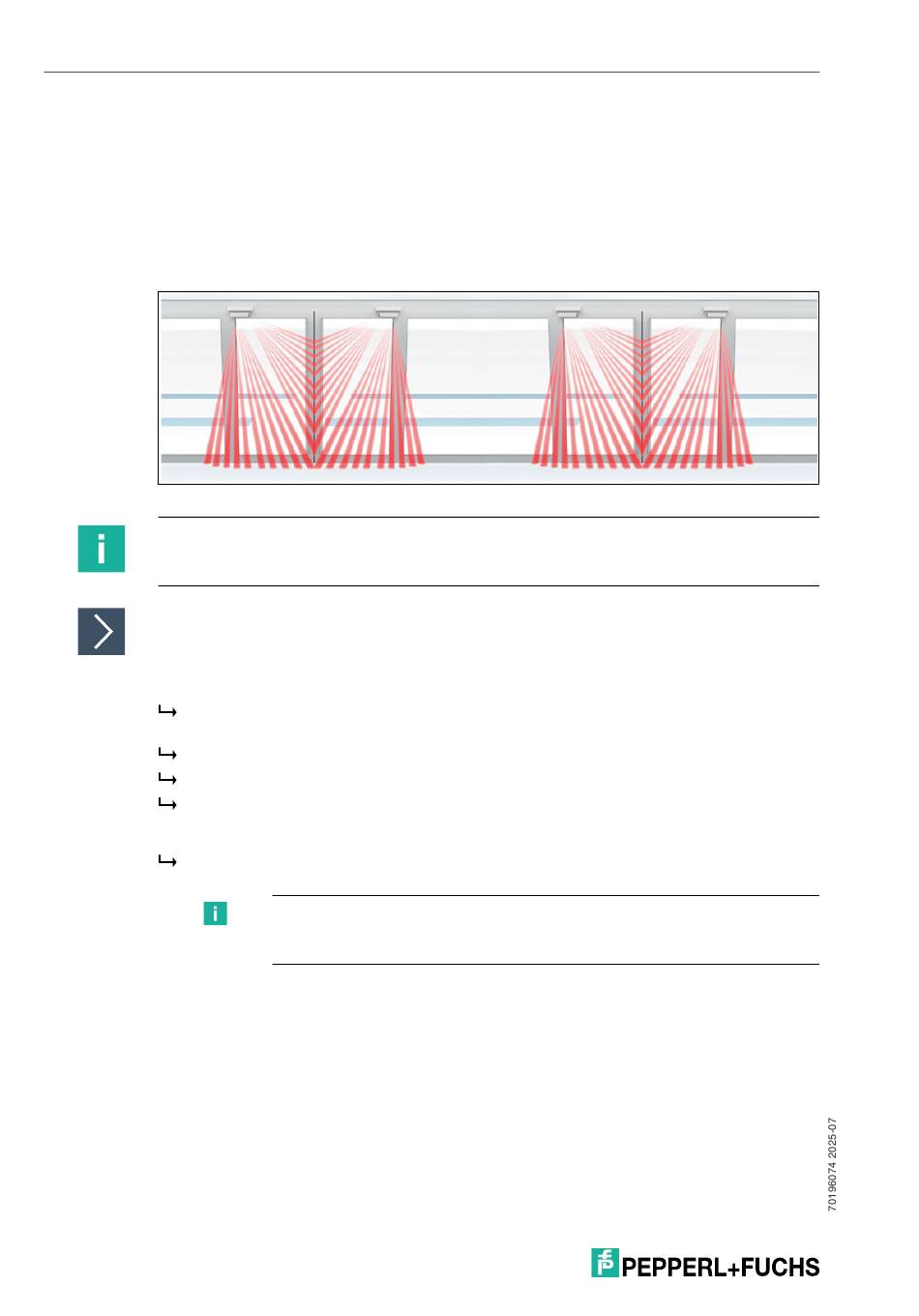

Figure 4.3
Remarque
Les réglages s'appliquent également aux portes à charnière simple.
Réglage du mode de suppression des interférences
1.
Maintenez le bouton d'apprentissage enfoncé pendant > 10 secondes.
La LED d'état clignote en orange et indique initialement le mode de suppression des inter-
férences actuellement défini :
Une fois toutes les 2 secondes = mode 1
2 fois en moins de 2 secondes = mode 2
3 fois en moins de 2 secondes = mode 3
2.
Pour modifier le mode, maintenez le bouton d'apprentissage enfoncé.
Le mode suivant s'affiche toutes les 5 secondes. Dès que vous relâchez le bouton
d'apprentissage, le mode actuellement affiché est sélectionné.
28
Mode 1 Mode 1
Exemple
Remarque
Si vous avez relâché le bouton d'apprentissage pendant ce temps, vous devez
redémarrer le processus.
Mode 2 Mode 2
