ShieldScan
Mise en service
1 Bord d'attaque
2 Détecteur
3 Bord de charnière
4 Faisceau de bord de charnière
5 Faisceau de lame de porte
6 Faisceau de bord d'attaque
7 Mur virtuel
8 Zone de protection du bord de la charnière, aucun objet mobile dans cette zone
Remarque

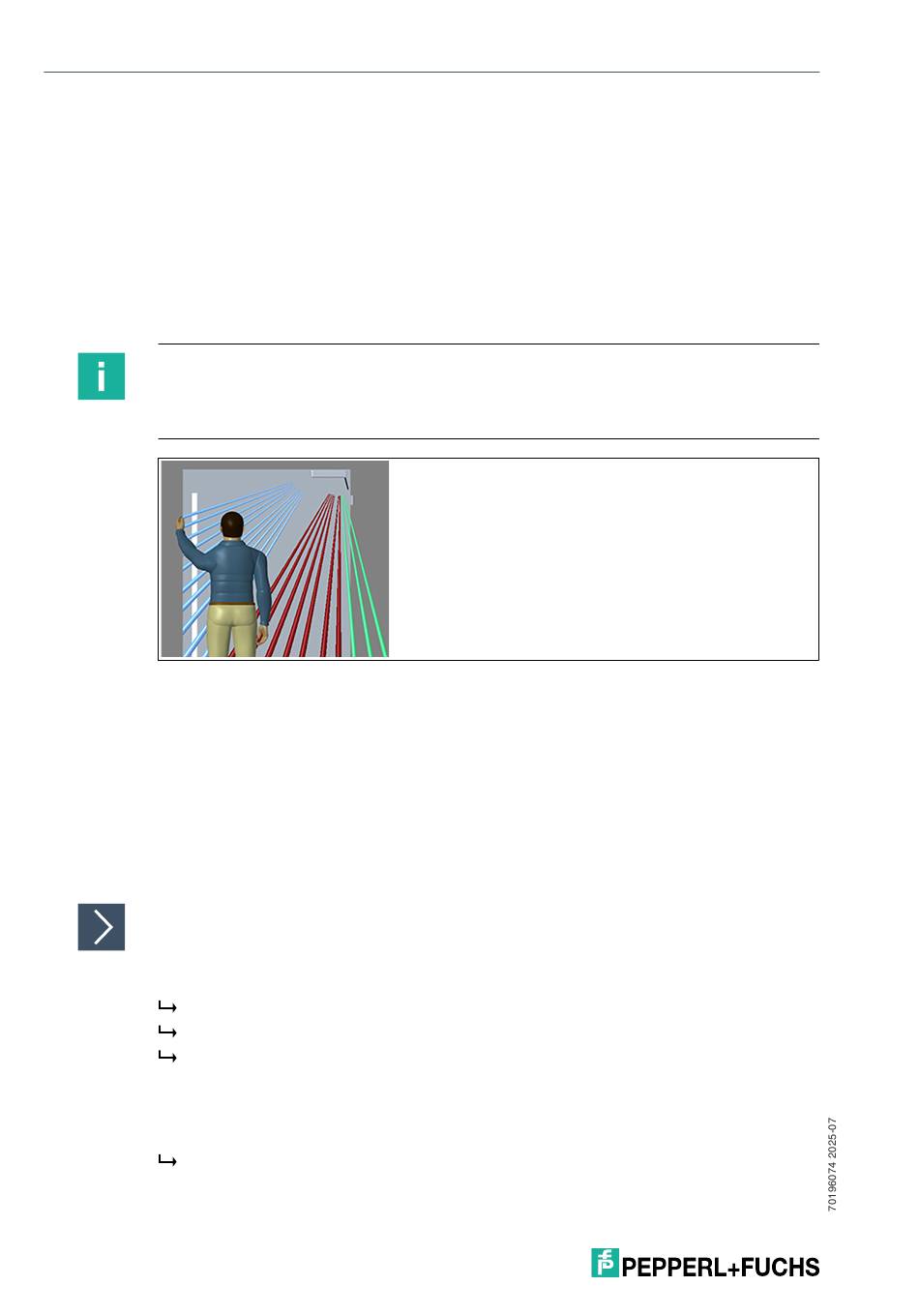

Détection des gestes
Notez la distance entre le point de contrôle des gestes et le mur. La distance par rapport au
mur doit être d'au moins 5 cm.
Figure 4.2
4.2

Fonction d'apprentissage unique

Si l'angle d'inclinaison est modifié par la suite, la fonction d'apprentissage unique permet un
apprentissage plus court. L'apprentissage du sol et le contrôle des gestes ne sont pas effec-
tués.
Si l'apprentissage du système n'a pas été effectué au préalable, la double pression de bouton
pour le mode d'apprentissage unique est ignorée.
Un changement significatif de la position angulaire peut rendre nécessaire l'exécution d'un
apprentissage complet.

Apprentissage de l'appareil en mode d'apprentissage unique

1.
Pour démarrer le processus d'apprentissage, appuyez deux fois le bouton d'apprentissage.
La LED d'état clignote en orange (une fois par seconde) :
Le mode d'apprentissage unique est actif des deux côtés de la porte.
Le bord de charnière est désactivé.
2.
Réglez l'angle d'inclinaison du détecteur d'un côté ou des deux côtés de la porte selon les
besoins. Pour confirmer l'efficacité, fermez et ouvrez la porte.
3.
Pour appliquer le réglage, appuyez une fois sur le bouton d'apprentissage.
Le bord de charnière est réactivé.
4.
Dès que la LED d'état clignote à nouveau en vert, lancez le cycle d'apprentissage de la porte.
26
