ShieldScan
Description du produit
2.2

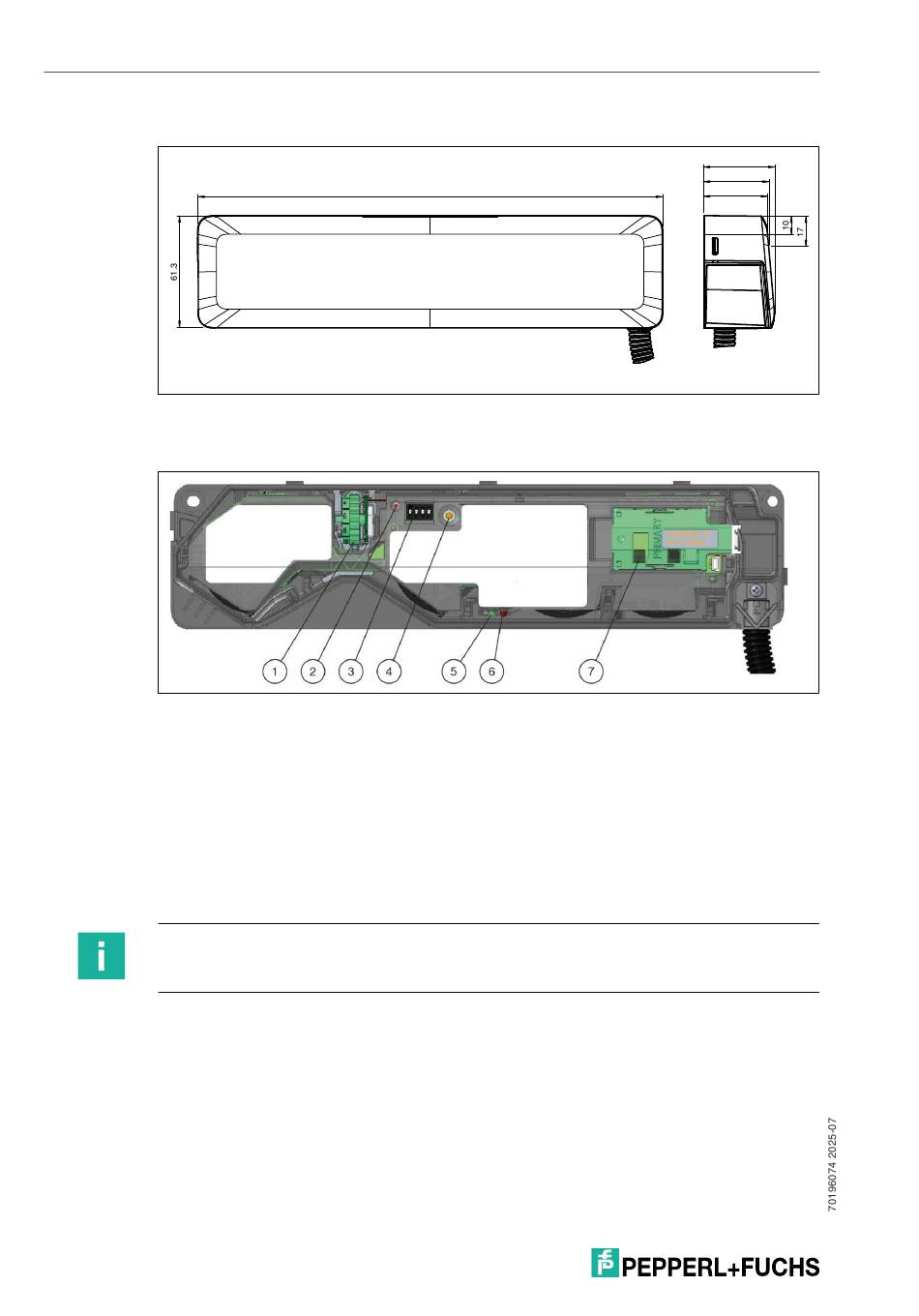

Dimensions
Figure 2.4
2.3
Indicateurs et éléments de commande
Figure 2.5
1
Molette de réglage de l'angle d'inclinaison
2
LED d'état rouge / verte / orange - apprentissage, erreur, état de commutation
3
Commutateur DIP
4
Bouton d'apprentissage
5
Indicateur de commutation vert, côté opposé à la charnière (COC)
6
Indicateur de commutation rouge (CC)
7
Module d'E/S
Remarque
L'état de commutation rouge ou vert dépend du côté de montage.
8
255
38.7
35.6
35
