ShieldScan
Installation
27.

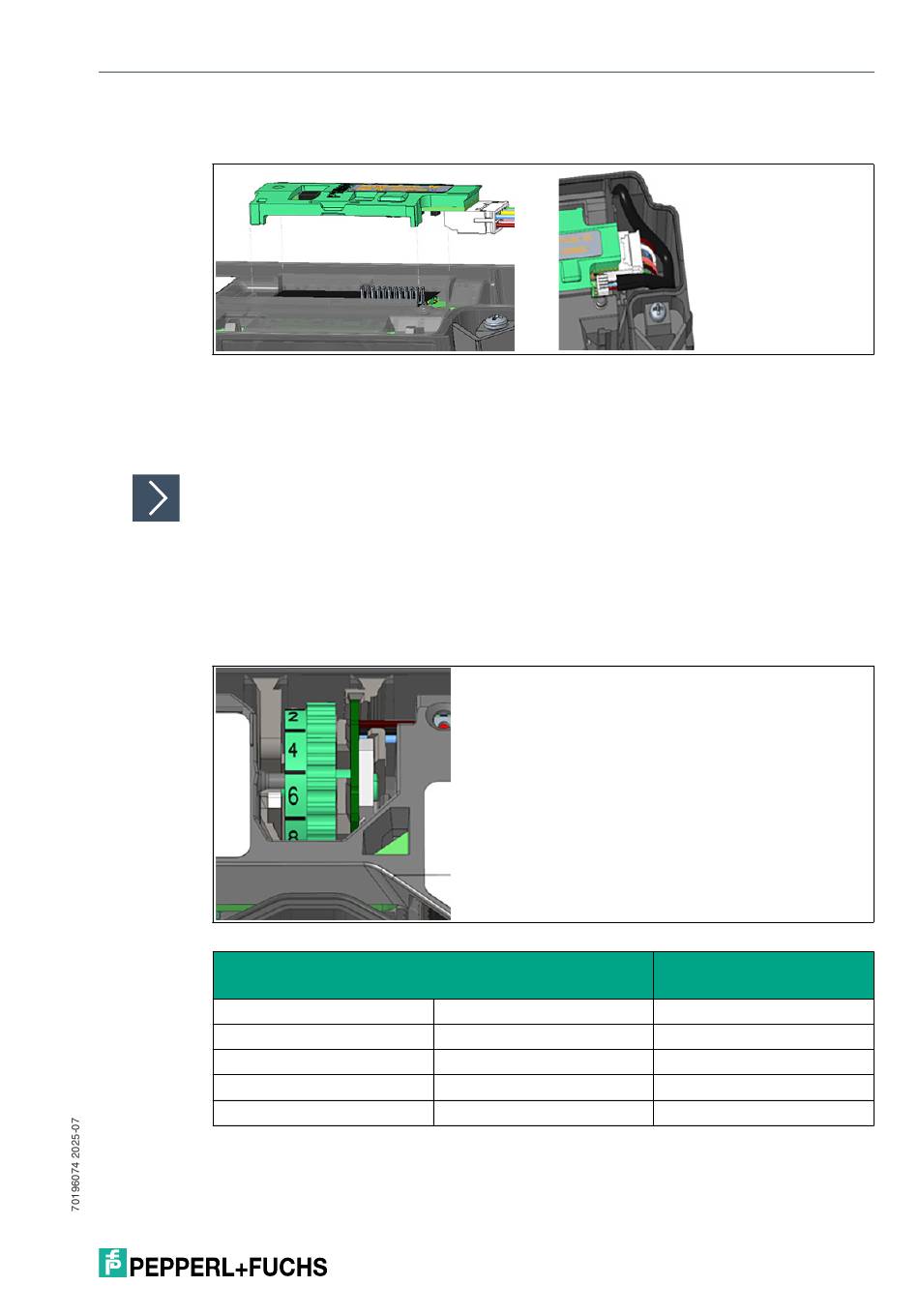

Reconnectez le module d'E/S à l'appareil. Rangez soigneusement tout excédent de câble
dans le compartiment de bornes.
Figure 3.19
28.
Acheminez le câble de transition de porte vers l'entraînement et connectez le câble à l'aide de
la borne à vis.
29.
Fixez le tuyau ondulé au support mural.
Réglage de l'angle d'inclinaison
L'installateur doit vérifier le bon fonctionnement de l'appareil à chaque modification de l'angle
d'inclinaison.
Paramètre d'usine : position 6 pour une hauteur de montage de 2,10 m.
1.
Réglez l'angle d'inclinaison sur le cadran en fonction du tableau et de l'échelle.
Réglages recommandés selon la norme DIN 18650 / EN 16005
Figure 3.20
Hauteur de montage (voir la fiche technique)
[cm]
190-220
250
300
350
Table 3.1
[pouce]
75-87
98
118
138
Position du cadran de
réglage
6 (paramètre d'usine)
4
3
2
