ShieldScan
Description du produit

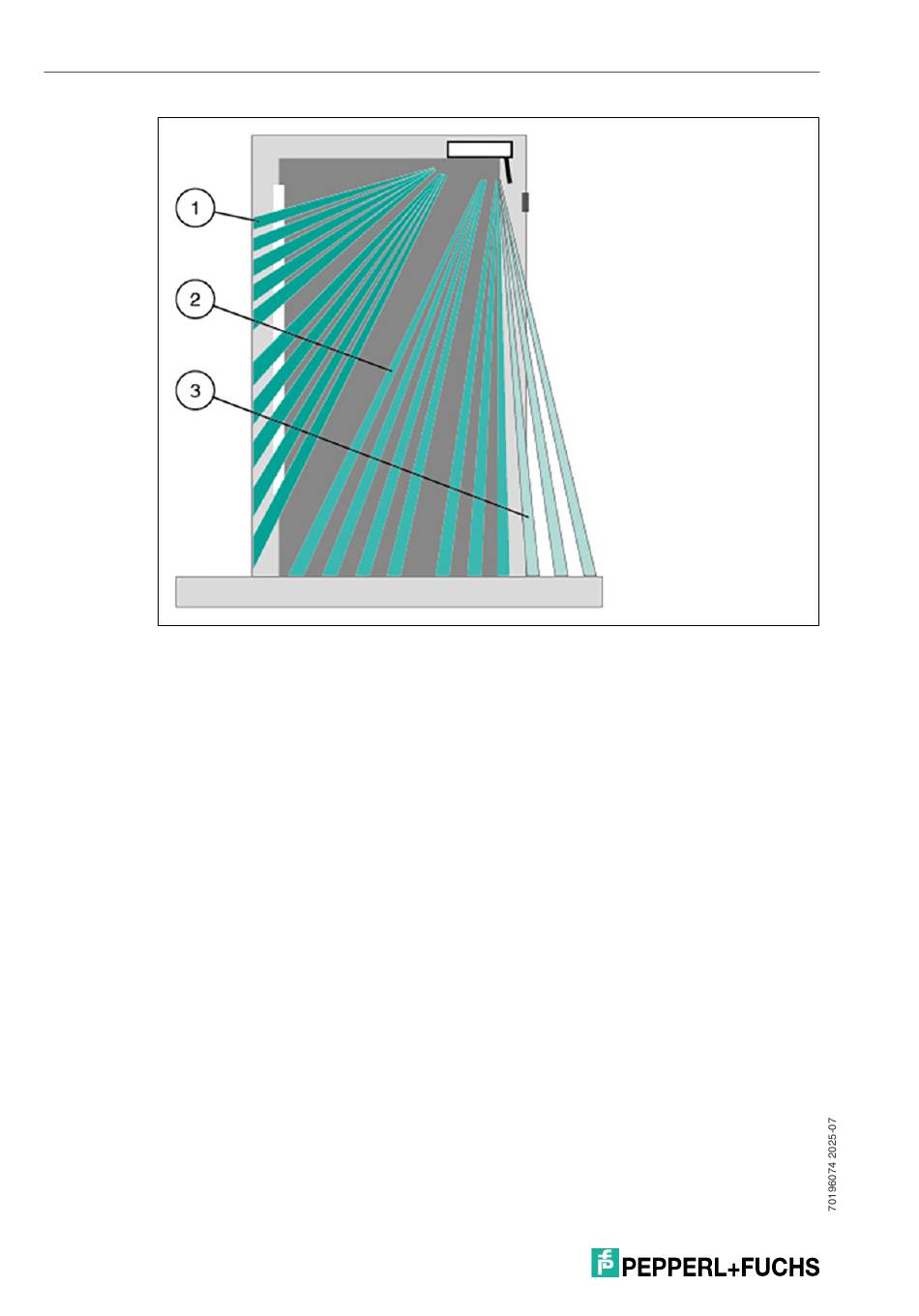

Figure 2.2
1 Faisceaux du bord d'attaque
2 Faisceaux de la lame de porte
3 Faisceaux du bord de charnière
Le système de détection s'adapte à différentes largeurs de porte. Les faisceaux du bord
d'attaque sont étendus d'environ 15 cm pendant le mouvement de la porte.
Pour les poignées de porte, le champ de détection doit se trouver devant la poignée.

Fonction de mur virtuel

L'appareil peut ajuster son champ de protection de manière dynamique et en fonction de
l'angle. Il n'est donc pas nécessaire de procéder à l'apprentissage explicite d'un mur derrière la
porte ouverte.
Lors de la mise en service, l'appareil détermine l'angle d'ouverture maximal de la porte. Lor-
sque la porte est ouverte, les faisceaux individuels du champ de protection sont masqués les
uns après les autres jusqu'à ce que chaque angle d'ouverture soit atteint.
Dans le même temps, tout changement se produisant derrière la porte ouverte est ignoré par
les faisceaux cachés.
Protection contre les pincements pour le bord de charnière
Le champ de faisceau est « incurvé » dans la zone située autour du bord de charnière. Le
champ de faisceau incurvé détecte l'arrivée d'une personne par le côté (protection contre les
pincements). L'appareil détecte la base de la main au niveau des portes battantes électriques
sans contact, avant tout pincement des doigts.
La zone de détection est basée sur le réglage du détecteur et la hauteur de la porte.
