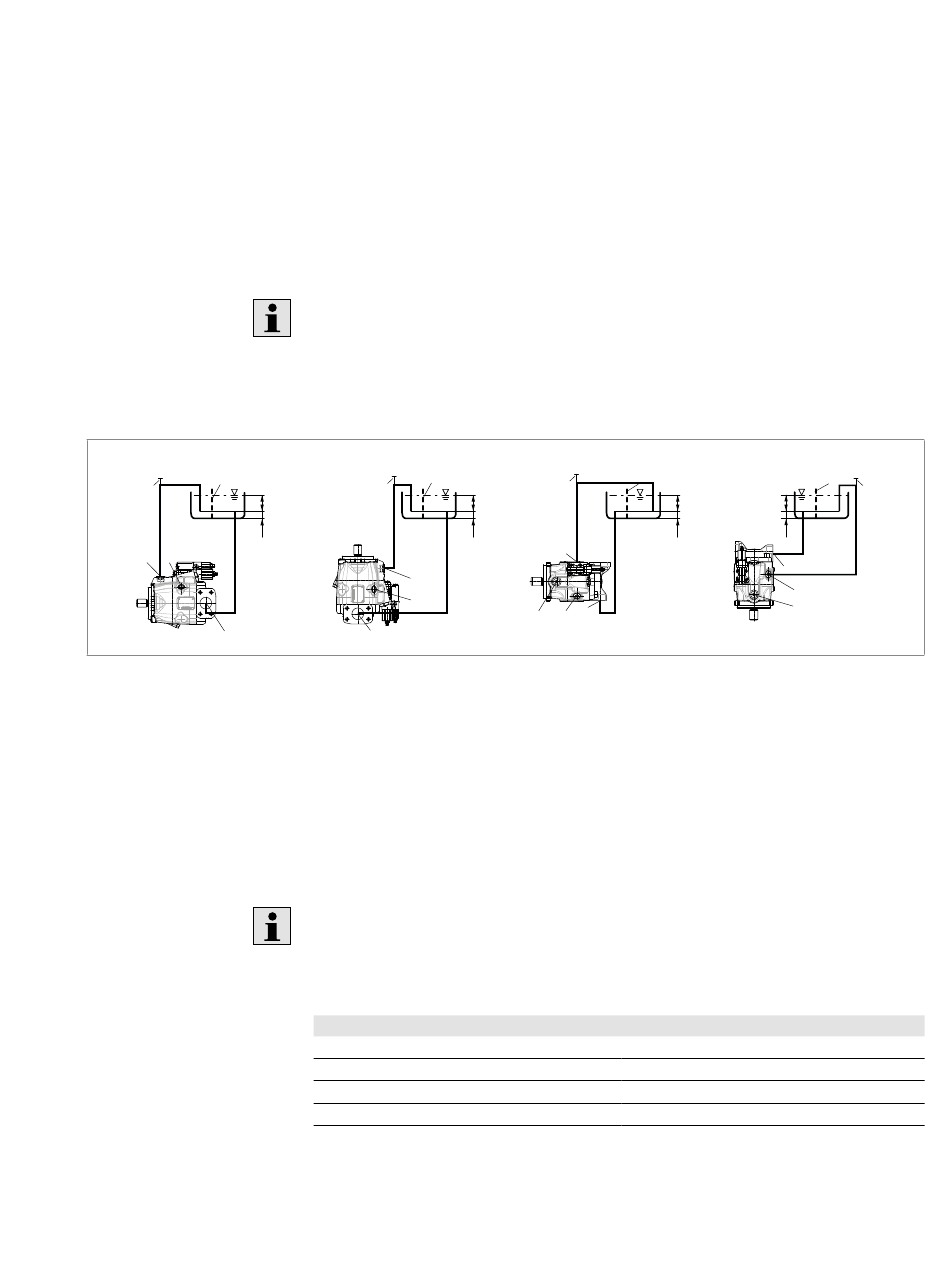

Fig. 7: Montage sous réservoir A10VO avec positions de montage 1–4
7.3 Position de montage
Les positions de montage suivantes sont admissibles. Le cheminement des
tuyauteries représenté correspond au cheminement de principe.
7.3.1 Montage sous réservoir (standard)
Le montage sous réservoir est présent lorsque l'unité à pistons axiaux est montée
sous le niveau minimal du fluide hors du réservoir.
Position de montage recommandée : 1 et 3.
Étant donné qu'une purge et un remplissage complets ne sont pas possibles dans
les positions de montage 2 et 4, l'unité à pistons axiaux devrait être purgée
et remplie en position horizontale avant le montage.
2
SB
F
t min
min
L
1
L
S
se trouve à l'opposé, le cas échéant, L doit ensuite être raccordé.
1
se trouve à l'opposé, le cas échéant, L doit ensuite être raccordé.
1
Raccord de fuite le plus haut placé
L, L , L
1 2
S Raccord d'aspiration
F Remplissage/purge d'air
L'orifice F fait partie de la tuyauterie extérieure et doit être mis à disposition par
le client pour faciliter le remplissage et la purge.
Tableau 8: Montage sous réservoir
Position de montage
1 (arbre d'entraînement horizontal)
2 (arbre d'entraînement vertical vers le haut)
3 (arbre d'entraînement horizontal)
4 (arbre d'entraînement vertical vers le bas)
