24/64 Transport et stockage
Transport avec une élingue
Bosch Rexroth AG, A10VO, A10VSO, A10VNO, A10VSNO séries 52 et 53, RF 92703-01-B/04.2018
▶ Utilisez pour le trou taraudé respectif un pivot à visser correspondant au niveau
du système de mesure et de la taille correcte.
▶ Pour ce faire, vissez entièrement un boulon à œillet dans le trou taraudé
de l'arbre d'entraînement. Pour obtenir des informations sur la taille du filetage,
reportez-vous au plan d'installation.
▶ Assurez-vous que le boulon à œillet est capable de supporter le poids de l'unité
à pistons axiaux plus environ 20 %.

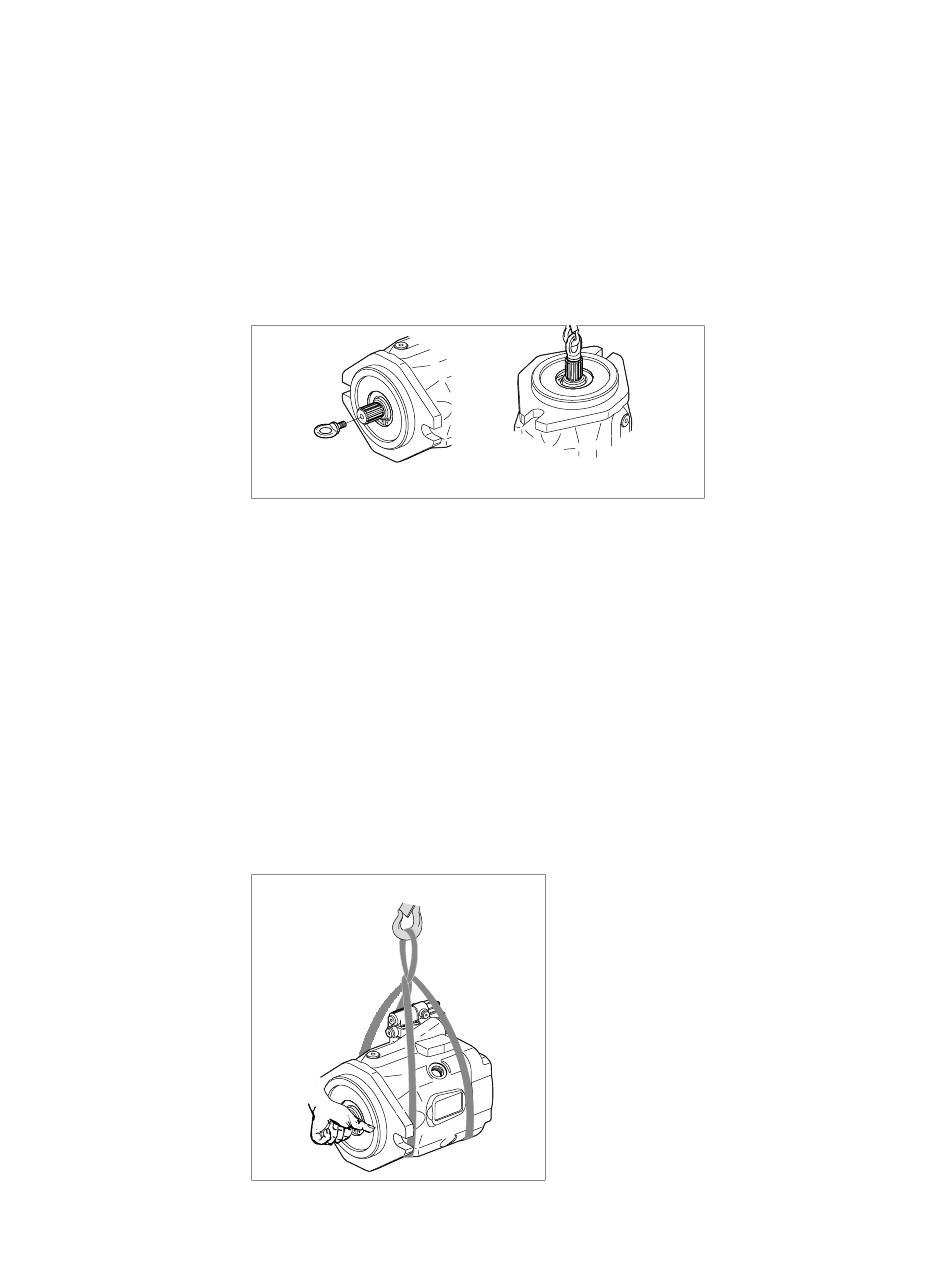

Comme illustré sur la Fig. 4, vous pouvez soulever l'unité à pistons axiaux à l'aide
d'un boulon à œillet vissé dans l'arbre d'entraînement.
Fig. 4: Fixation du boulon à œillet
AVERTISSEMENT ! Danger dû aux charges suspendues !
L'unité à pistons axiaux risque, lors du transport avec une élingue, de basculer/
glisser de la boucle et de vous blesser.
▶ Utilisez une élingue aussi large que possible.
▶ Veillez à ce que l'unité à pistons axiaux soit fixée en toute sécurité à l'aide
de l'élingue.
▶ Il n'est permis de déplacer l'unité à pistons axiaux à la main que pour vous
assurer qu'elle est bien en place et pour empêcher les oscillations.
▶ Ne vous placez jamais sous une charge suspendue.
▶ Placez l'élingue autour de l'unité à pistons axiaux de façon à ce qu'elle ne passe
pas sur les pièces rapportées (p. ex. valves, tuyauterie), et que l'unité à pistons
axiaux ne soit pas suspendue par les pièces rapportées (voir Fig. 5).
Fig. 5: Transport avec une élingue
