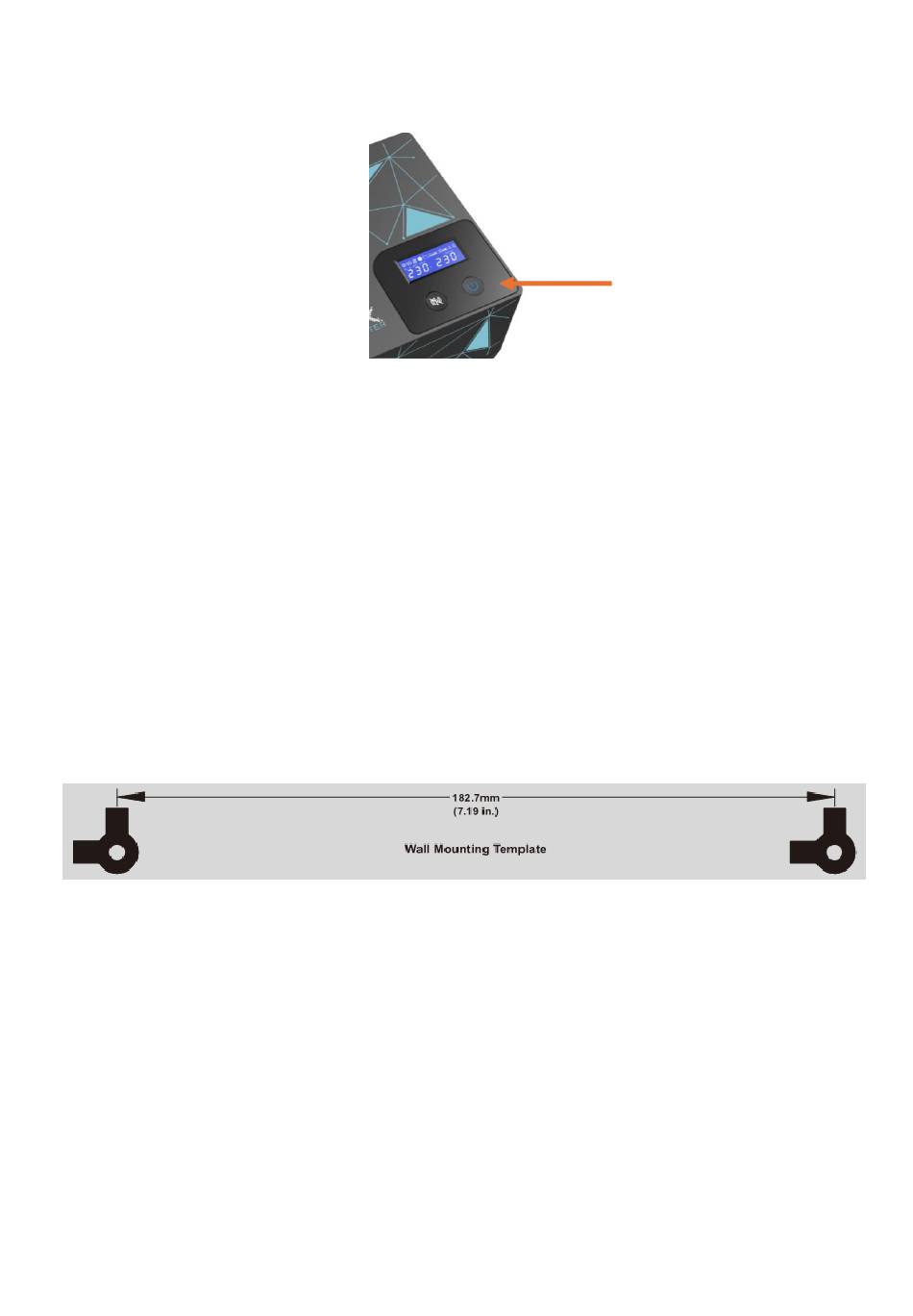

Démarrer et arrêter l'onduleur
Appuyez sur l'interrupteur à droite sous l'écran pendant 2 secondes pour allumer ou éteindre
l'onduleur.
Montage mural de l'onduleur
L'onduleur peut être monté verticalement ou horizontalement sur une surface murale. Utilisez le
schéma ci-dessous pour positionner les fixations de montage. Pour monter l'onduleur au mur, suivez
les étapes ci-après :
1.
Utiliser une règle et un niveau pour définir l'emplacement des chevilles selon le schéma
ci-dessous.
2.
Installez les fixations de montage aux emplacements marqués. Laissez la tête des deux fixations
dépasser de 8 mm (5/16) du mur. Les fixations doivent pouvoir supporter 6,8 kg.
3.
Positionnez les fentes en trou de serrure de l'onduleur sur les têtes des fixations de montage. Pour
un montage vertical, faites glisser l'onduleur vers le bas. Pour un montage horizontal, tournez-le
légèrement dans le sens antihoraire jusqu'à ce qu'il soit bien en place.
Attention, le schéma ci-dessous n'est pas à taille réelle.
12
