TC5109-5323
3.

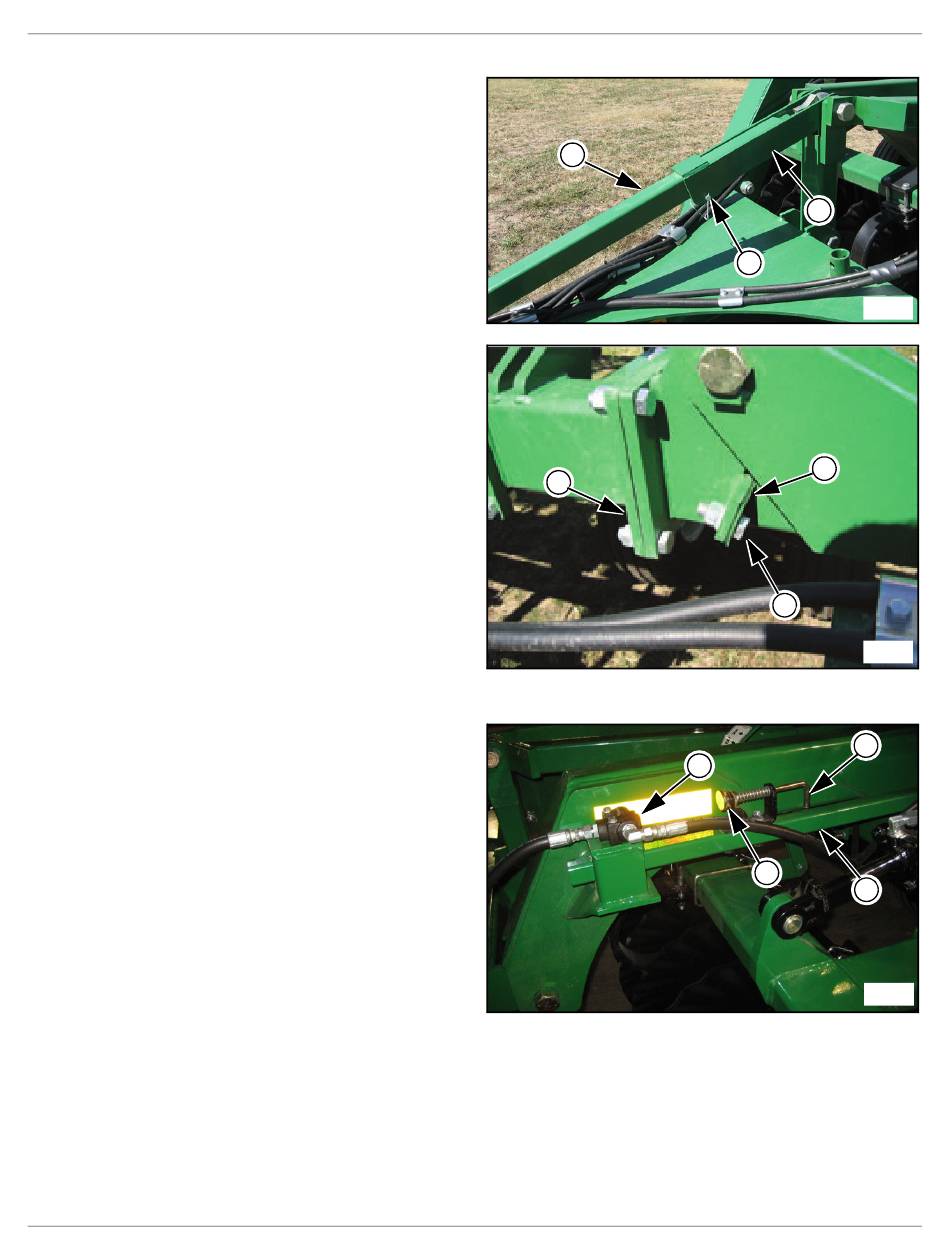

Si l'outil doit être mis de niveau de l'avant à l'arrière, retirer
la goupille de câble à enclencher (1) du verrou du tendeur
(2), faire pivoter le verrou pour le retirer du tendeur et régler
le tendeur d'attelage (3). Une fois le réglage effectué, veiller
à faire pivoter le tendeur de nouveau vers le bas et à le fixer
à l'aide de la goupille de câble à enclencher.
4.
Si l'outil n'est pas de niveau lorsque les vérins articulés sont
complètement déployés, replier les ailes vers le haut et ins-
taller des cales pour assurer le niveau au besoin.
Des cales supplémentaires (4) sont rangées dans le paquet
contenant le manuel. Les cales supplémentaires peuvent
être nécessaires par la suite si les trous des charnières ou
les boulons commencent à s'user. Les cales ont deux diffé-
rentes épaisseurs et plusieurs cales peuvent être utilisées
pour mettre les ailes de niveau.
5.
Retirer les deux boulons de 3/8 x 1 1/4 (5) et ajouter davan-
tage de cales (4) pour lever les ailes ou retirer des cales
pour abaisser les ailes.
6.
Installer de nouveau les boulons et serrer selon les spécifi-
cations indiquées au « Tableau des couples de serrage »
à la page 30.
7.
Si possible, utiliser l'outil avec une légère inclinaison des
rangées pour optimiser les résultats. Cela améliorera
l'écoulement des débris, permettra de déloger les pains ra-
cinaires et facilitera l'épandage des résidus de manière
égale sur tout le terrain.
8.
Lorsque l'outil est de niveau et réglé à la profondeur de tra-
vail souhaitée, régler la butée de profondeur (6) du tube de
butée de profondeur (7). Cet élément se trouve à l'avant de
l'outil. Cela permet de maintenir une profondeur constante
chaque fois après avoir relevé et abaissé l'outil. Un tour com-
plet de la poignée (8) modifie la profondeur d'environ 1/4 po.
Après avoir réglé la butée de profondeur, si la détente sur
le tracteur se déclenche avant que la butée d'arrêt n'entre
en contact avec le bouton (9) sur la butée de profondeur, ra-
lentir le débit hydraulique. Si ce problème survient, commu-
niquer avec le représentant du service après-vente de
l'usine pour connaître les autres réglages possibles. Sur les
tracteurs munis d'un réglage de détente programmée, ré-
gler la détente pour que, lors du levage de l'outil, la pompe
se mette en marche pendant 1/2 à 1 seconde complète
après le levage complet. Si elle reste en marche plus long-
temps, les joints des vérins de levage risquent d'être
endommagés.
22
3
4
9
2
1
41987
4
5
42051
8
6
7
41984
Great Plains | 566-224M-FRC
