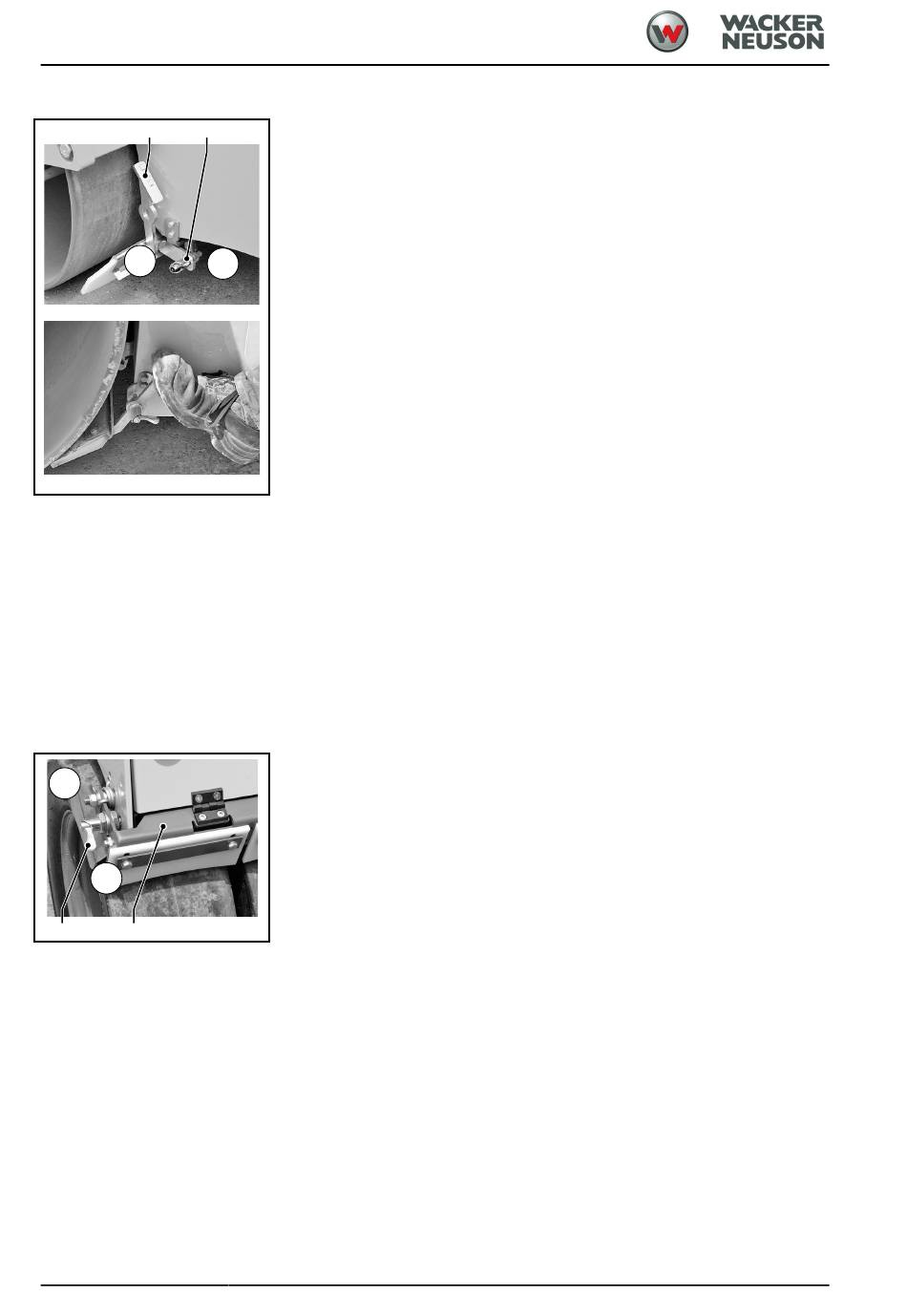

Modèle : Bandage basse
Le racleur peut être déplacé loin du bandage via un arrêt. Selon la
position du levier d'arrêt [A], l'arrêt bloque ou libère le racleur.
Dispositif d'arrêt libre — position I
(Racleur posé sur le bandage)
Dispositif d'arrêt bloque — position 0
(Racleur retiré du bandage)
Poser le racleur :
1. Laisser le levier d'arrêt en position I jusqu'à ce que l'arrêt valide le
racleur (le racleur se place sur le bandage).
2. Placer le levier d'arrêt en position 0.
Placer loin le racleur :
1. Enclenchez le levier d'arrêt en position 0 (si nécessaire).
2. Activer la pédale [B] jusqu'à ce que l'arrêt s'enclenche.
0536-223
536
Arrêtage de racleur
Variante 1
Modèle : Pneus
Au moyen de la vis d'arrêt le racleur est fixé dans une position
déterminée ou appuyé au pneu.
Racleur en contact — desserré
Racleur dégagé — desserré
Variante 2
Modèle : Pneus
Le racleur peut être déplacé par un blocage des pneus. Selon la position
du levier d'arrêt [A], l'arrêt bloque ou libère le racleur.
Dispositif d'arrêt libre — position I
(racleur placé sur les pneus)
Dispositif d'arrêt bloque — position 0
(racleur retiré du pneu)
Poser le racleur :
0536-222
1. Laisser le levier d'arrêt en position I jusqu'à ce que l'arrêt valide le
racleur (le racleur s'adapte au pneu). Pour cela, lever quelque peu la
console du racleur [B].
2. Placer le levier d'arrêt en position 0.
Placer loin le racleur :
1. Enclenchez le levier d'arrêt en position 0 (si nécessaire).
2. Lever la console du racleur [B] jusqu'à ce que l'arrêt s'enclenche.
