2.01
Vue d'ensemble de la machine
2.01.01
Châssis / dispositifs de sécurité
BA RD 24_RD 27 fr 02
Ces instructions de service ont été rédigées pour différents
types de machines de cette série de construction. Il est donc
possible que ces instructions détaillent des éléments de
commande non présents dans votre machine.
Tenez également compte du chapitre 6. Vous trouverez ici
la description, la commande et la maintenance de dispositifs
supplémentaires.
K
[A]
Plaques signalant des dangers
[C]
Capot du moteur
[E]
Châssis
[G]
Marche-pied
[J]
Plaque signalétique de la
machine
[L]
Oeillet d'attelage

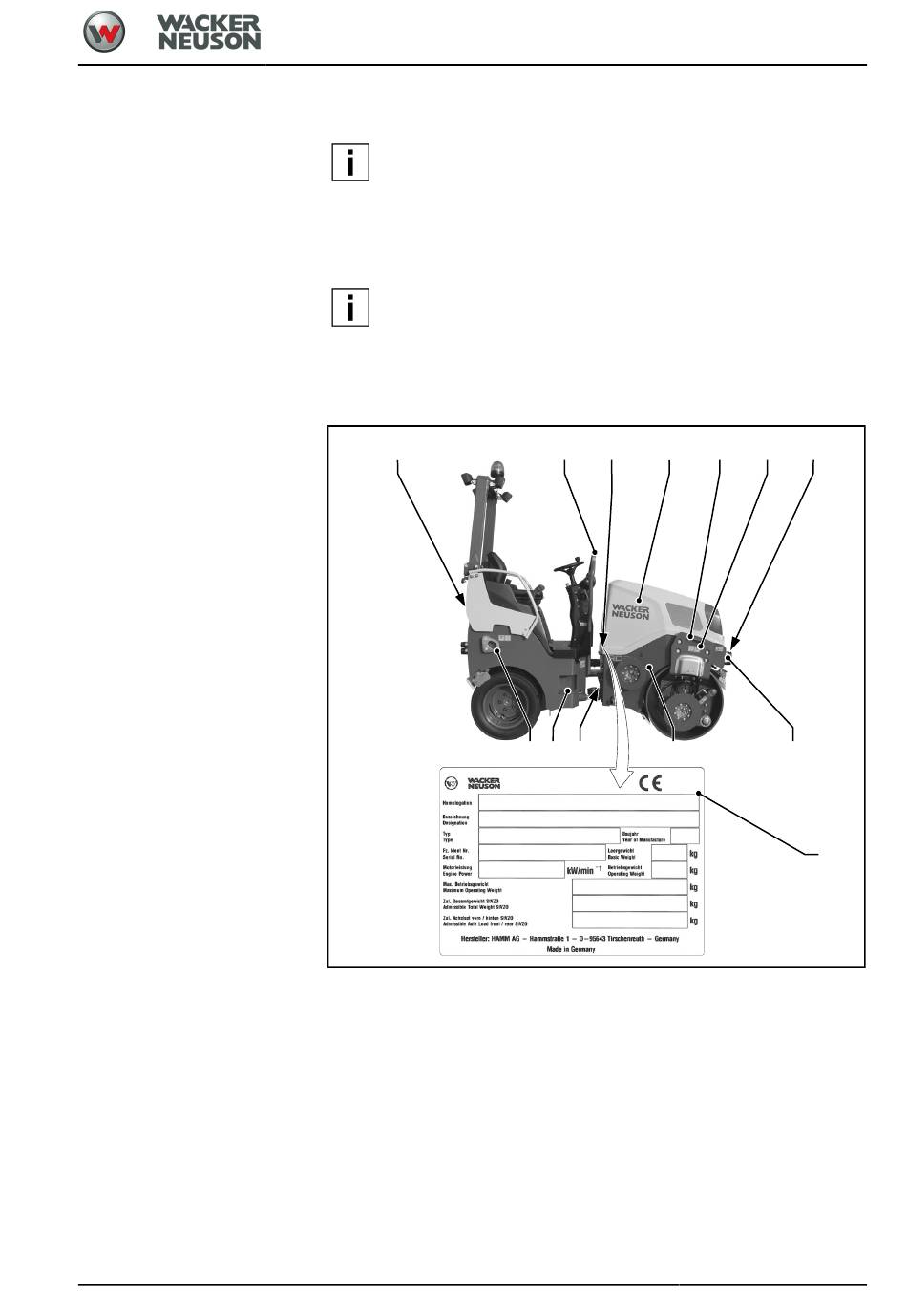

Vue d'ensemble de la machine
B
J
C
D G
F
E
[B]
Oeillet d'attelage pour grutage
[D]
Point d'arrimage
[F]
Barre de blocage
[H]
N° d'ident. du véhicule
[K]
Emplacement de l'*extincteur
Description
D
A
L
H
J
