Maintenance
Entraînement
Variante 2

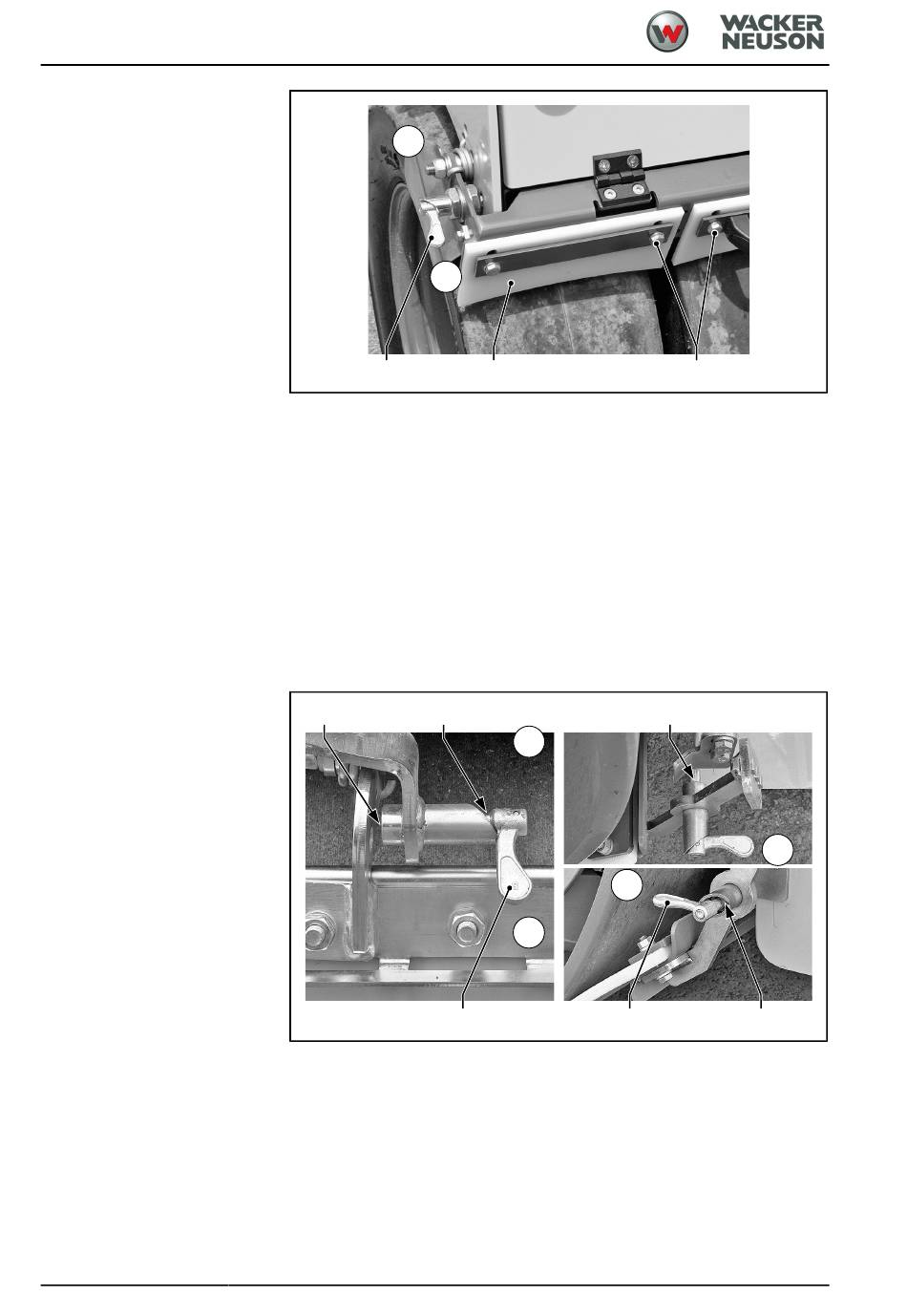

Rajuster le racleur (réglage
de base)
4.04.04
Graisser le levier d'arrêt de racle
128
I
0
536
Si les racleurs sont fortement usés, que la saleté adhérant durant le
travail ne peut plus être éliminée des pneus, les racleurs doivent alors
être réglés sur la jonction par serrage [B] ou remplacés.
1. Arrêter le moteur diesel et retirer la clé de contact.
2. Enclencher le levier d'arrêt [536] en position 0 et retirer le racleur [A].
3. Desserrer la jonction de serrage [B] (2x).
4. Pousser le racleur [A] vers le pneu. Etablir une distance de 10 mm
entre pneu et racleur.
5. Serrer la jonction de serrage [B].
A
A
536
1. Arrêter le moteur diesel et retirer la clé de contact.
2. Nettoyer l'arrêt [536] de la saleté adhérant.
3. Enclencher brièvement le levier d'arrêt [536] en position I.
4. Graisser les broches guide du levier d'arrêt aux points [A] avec de
l'huile.
5. Déplacer plusieurs fois le levier d'arrêt entre la position 0 et I pour
que la graisse se répartisse dans la glissière.
A
0
I
I
536
B
16937
A
0
A
16938
BA RD 24_RD 27 fr 02
