Maintenance
Agrégat moteur – moteur diesel
4.02.05
Remplacement de la cartouche du préfiltre de carburant
Remplacer la cartouche
filtrante
114
Carburant inflammable !
Risque de blessures dû au feu ou à l'explosion.
Ne pas fumer, pas de feu ouvert.
Ne pas respirer les vapeurs du carburant.
Collecter le carburant déversé resp. le puisard d'eau, ne pas le
laisser s'infiltrer dans le sol.

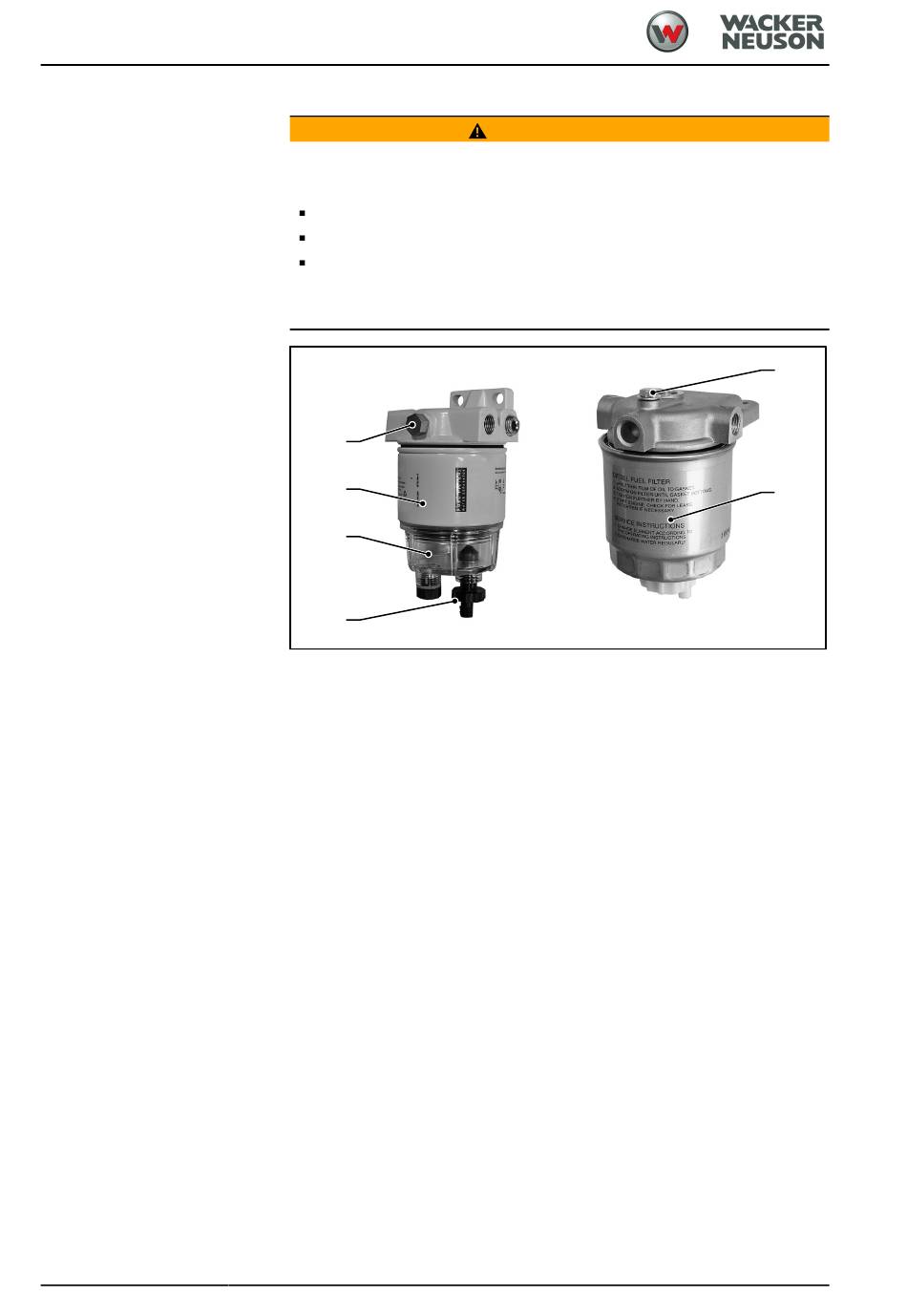

D
C
B
A
1. Arrêter le moteur diesel et retirer la clé de contact.
2. Laisser refroidir la machine à une température au-dessous de
30 °C (86 °F).
3. Ouvrir la soupape de drainage [A] (visser la bague bicône dans le
boîtier).
4. Ouvrir la vis de purge d'air [D].
5. Vider le carburant ou le puisard d'eau du filtre.
6. Dévisser la cartouche filtrante [C].
7. Dévisser la boîte de purge [B] de la cartouche filtrante et la nettoyer.
8. Nettoyer la soupape de purge [A] (contrôler le bon fonctionnement).
9. Visser la boîte de purge [B] avec le nouveau joint d'étanchéité sur la
cartouche filtrante [C] et la serrer à la main. Fermer la soupape de
purge [A] (dévisser la bague bicône du boîtier jusqu'à la butée).
10. Huiler légèrement le joint en caoutchouc avant le montage et visser
la nouvelle cartouche filtrante [C] jusqu'à ce que le joint soit serré.
Serrer la cartouche du filtre à la main d'un demi-tour encore.
11. Remetter et serrer la vis de purge [D].
12. Ouvrir la vis de purge d'air [F] de la cartouche filtrante à carburant [G]
en la tournant d'un tour.
13. Faire marcher l'installation électrique [310] jusqu'à ce que du
carburant sorte de l'orifice de purge d'air [F] de la cartouche filtrante à
carburant [G].
14. Remettre et serrer la vis de purge [F].
15. Contrôler l'étanchéité après le montage.
AVERTISSEMENT
F
G
15593
BA RD 24_RD 27 fr 02
